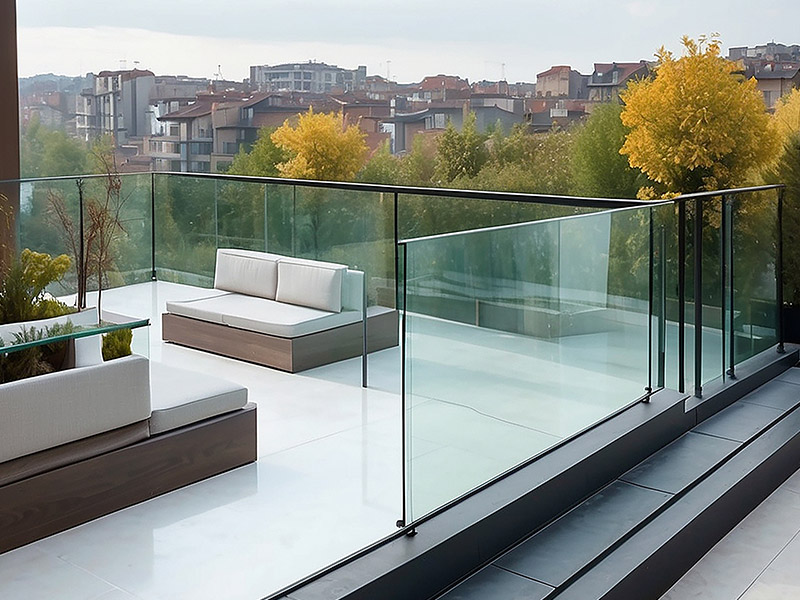

اجرای سازه‌های شفاف جان‌پناه در پروژه‌های مدرن ساختمانی، صرفاً یک انتخاب دکوراتیو یا اکسپوز معماری نیست؛ بلکه پیاده‌سازی یک المان سازه‌ای باربر تحت نیروهای جانبی، بارهای استاتیکی، دینامیکی و فشار باد مطابق مقررات ملی ساختمان است. در معماری معاصر، پیاده‌سازی جان پناه شیشه ای مدرن نیازمند شناخت عمیق از رفتار اتصالات، جزئیات شاپ‌درایینگ، ترکیب شیشه‌های لمینت سکوریت و مهاربندی‌های دقیق کف و پیشانی است تا مرز میان شفافیت بصری و ضریب اطمینان جانی با خطای صفر درصد برقرار شود. عدم تطابق ضخامت شیشه با ارتفاع دست‌انداز، نادیده گرفتن لنگر خمشی پای نرده یا استفاده از مقاطع آلومینیومی غیرمهندسی، مخاطرات جدی سقوط و شکست ناگهانی را به همراه دارد.
تیم‌های مهندسی، دفاتر فنی و مجریان سازه در مواجهه با سیستم‌های محافظتی نما و ویدهای داخلی باید متغیرهای مکانیکی متعددی را از تراز کف تا لبه نهایی دست‌انداز تحلیل کنند. عملکرد یک سیستم جان پناه شیشه ای مدرن وابسته به زنجیره یکپارچه‌ای شامل بیس‌شوهای آلومینیوم آلیاژی اکسترودشده، رول‌بولت‌های محاسباتی، لاستیک‌های درزبندی EPDM و ساختار چندلایه شیشه ایمنی است که در صورت حذف یا تضعیف هر قطعه، پایداری کلی سازه به مخاطره می‌افتد.
تحلیل بارگذاری سازه‌ای و الزامات مقررات ملی در طراحی جان‌پناه شفاف
بر اساس ویرایش‌های معتبر آیین‌نامه بارگذاری مبحث ششم مقررات ملی ساختمان و استانداردهای بین‌المللی نظیر ASTM E2358 و BS 6180، دست‌اندازها و سیستم‌های حفاظتی باید برای سه تیپ بارگذاری هم‌زمان یا بحرانی طراحی شوند: بار خطی افقی اعمال‌شده بر دستگرد (Line Load)، بار متمرکز نقطه‌ای بر هر نقطه از سطح پانل (Point Load) و بار یکنواخت گسترده ناشی از فشار و مکش باد (Wind Load). در پروژه‌های مرتفع، بار باد در ترازهای بالای ساختمان می‌تواند لنگرهای واژگونی شدیدی در پای پروفیل‌های نگهدارنده ایجاد کند.
تحلیل لنگر خمشی در پایه‌های نگهدارنده و ضریب رفتار الاستیک شیشه
از منظر مکانیک سازه، سیستم شیشه مهارشده در کف عملکردی کاملاً شبیه به یک تیر طره‌ای قائم (Cantilever) دارد. نیروی افقی ناشی از تکیه دادن افراد یا فشار باد بر بالاترین نقطه پانل، لنگر خمشی ماکزیمم را دقیقاً در تراز فونداسیون یا تراز نصب اتصالات به وجود می‌آورد. این ممان خمشی باید بدون کوچک‌ترین خیز غیرمجاز توسط پکینگ‌ها و انکرهای سازه‌ای به دال بتنی یا تیرآهن شاسی‌کشی منتقل گردد. خیز بیش از اندازه لبه آزاد، علاوه بر افت حس ایمنی کاربر، ریسک تماس شیشه با اجسام صلب اطراف و شکست پیش‌رونده را به شدت بالا می‌برد.
الزامات شیشه‌های لمینت حرارتی و نقش لایه‌های بین‌کابلی
مطلقاً نباید از شیشه‌های تک‌جداره سکوریت خام در ارتفاع استفاده شود. ساختار اصولی یک جان پناه شیشه ای مدرن بر پایه ترکیب حداقل دو لایه شیشه سکوریت حرارت‌دیده با لایه‌های پلیمری میانی (Interlayer) شکل می‌گیرد:
- لایه‌های پلی‌وینیل بوتیرال (PVB): گزینه استاندارد برای محیط‌های داخلی و فضاهای تجاری کم‌تردد با ضخامت‌های ۰.۷۶ تا ۱.۵۲ میلی‌متر که در صورت شکست شیشه، قطعات خردشده را منسجم نگه می‌دارد.
- لایه‌های پلیمری ساختاری (SentryGlas / SGP): لایه‌های با صلبیت بسیار بالا با مقاومت برشی تا ۱۰۰ برابر PVB معمولی؛ این لایه‌ها مانع از افتادگی و فروریختن پانل حتی پس از شکست هم‌زمان هر دو لایه شیشه در برابر طوفان و فشارهای سهمگین می‌شوند.
- استفاده از شیشه فلوت سوپر کلیر اردکان: ارائه‌دهنده بالاترین میزان شفافیت بصری بدون کدری یا ته‌رنگ سبز نامطلوب در لبه‌های اکسپوز، به همراه فرآیند سکوریت یکنواخت جهت پیشگیری از تنش‌های حرارتی موضعی.
بررسی فنی و مقایسه‌ای سیستم‌های چهارگانه نصب جان‌پناه شیشه‌ای
انتخاب جزئیات اجرایی اتصال به کفسازی مستقیماً تابع پیش‌بینی‌های معماری، نازک‌کاری کف، دیتیل‌های آب‌چکان نما و میزان صلبیت تکیه‌گاه پایه است. سیستم‌های نصب معمولاً به چهار روش اصلی دفنی، اکسپوز روکار، فیکس‌پوینت و اسپیگات تقسیم می‌شوند که هریک ویژگی‌های باربری و ظاهری متفاوتی در یک جان پناه شیشه ای مدرن رقم می‌زنند.
۱. سیستم یوچنل دفنی (In-Floor Concealed Profile)؛ اوج یکپارچگی معماری
در پروژه‌های لوکس و نماهای با سبک مینیمال، بیس‌شوهای آلومینیومی تماماً درون ضخامت کفسازی یا کف کاذب مدفون می‌شوند؛ به شکلی که شیشه مستقیماً از دل سنگ، سرامیک یا متریال کف بیرون آمده به نظر می‌رسد. این سیستم بیشترین تمرکز مهندسی را روی مراحل زیرساختی می‌طلبد:
- نیازمند زیرسازی دقیق تراز (Subframe): پروفیل‌های آلومینیومی ۶۰۶۳-T6 اکسترودشده سنگین باید پیش از اجرای پوکه و سنگ نهایی، با کد ارتفاعی دقیق روی شاسی فلزی تراز گردند.
- پیش‌بینی گاتر و تخلیه آب (Drainage): تعبیه مسیرهای خروج آب باران و رطوبت درون پروفیل دفنی الزامی است تا مانع از آب‌گرفتگی دائم و آسیب به لایه‌های لمینت شیشه شود.
- پکینگ گوه و رگلاژ خشک: استفاده از بلوک‌های تنظیم زاویه گوه و گوه‌های پلی‌آمیدی به نصاب اجازه می‌دهد خطای شاغولی شیشه را میلی‌متری و بدون تزریق ملات‌های صلب تنظیم کند.
۲. سیستم اکسپوز روکار (Surface-Mounted Base Shoe)؛ استحکام و سهولت در رگلاژ
این روش رایج‌ترین راهکار سازه‌ای برای تراس‌ها، بام‌ها و پرتگاه‌ها پس از پایان عملیات کفسازی است. پروفیل‌های یوچنل با کاورهای آلومینیومی آنودایز یا رنگ الکترواستاتیک روی سطح تمام‌شده بتن پیچ و رول‌پلاک می‌شوند:
- انتقال یکپارچه بار: پروفیل‌های پیوسته فشار جانبی را در تمام طول تیر یا دال توزیع می‌کنند و تنش نقطه‌ای ایجاد نمی‌نمایند.
- سرعت بالای تعویض و خدمات: در صورت بروز هرگونه حادثه و نیاز به تعویض پانل، باز کردن اتصالات و تعویض شیشه بدون تخریب سنگ و سرامیک کف انجام می‌پذیرد.
- درزبندی با لاستیک‌های EPDM: آب‌بندی درزهای فوقانی بیس‌شو با نوار لاستیکی EPDM با مقاومت بالا در برابر اشعه UV مانع نفوذ غبار و باران به محفظه داخلی گیره‌ها می‌گردد.
۳. سیستم اتصالات نقطه‌ای فیکس‌پوینت (Point-Fixed / Standoff)؛ شفافیت پیشانی سازه
سیستم فیکس‌پوینت شیشه‌ها را به پیشانی دال بتنی، تیرهای فلزی یا لبه پله‌ها متصل می‌کند و هیچ‌گونه فضایی از کف مفید بالکن یا وید را اشغال نمی‌نماید:
- نیاز به شیشه‌بری دقیق CNC: سوراخ‌کاری دقیق و یکدست پیش از فرآیند سکوریت شیشه الزامی است تا هیچ‌گونه تلرانس ابعادی رخ ندهد.
- متریال استنلس استیل ۳۰۴ و ۳۱۶: تمامی قطعات بولت‌ها، واشرها و پایه‌ها باید از استیل نگیر ضدزنگ با مقاومت در برابر محیط‌های خورنده و رطوبتی تولید شوند.
- استفاده از واشرهای ضربه‌گیر پلی‌اورتان: مهار تنش‌های پیچشی و ارتعاشاتی در اطراف سوراخ‌های شیشه جهت ممانعت از تماس مستقیم فلز با شیشه و جلوگیری از شکست ناگهانی.
۴. سیستم پایه‌های اسپیگات (Spigot Clamps)؛ اجرای سریع در محوطه‌ها
پایه‌های اسپیگات، پایه‌های کوتاه استوانه‌ای یا مکعبی هستند که با
تایپوگرافی
پس‌زمینه
فاصله
حاشیه
سایه
نمایش در دستگاه‌ها
انیمیشن
شناسه‌ها و کلاس‌ها
الزامات فنی شاسی‌کشی، انکربولت‌های باربر و درزبندی سیستم‌های جان‌پناه
استحکام هر سیستم جان پناه شیشه ای مدرن دقیقاً به کیفیت اتصال آن به اسکلت اصلی ساختمان متکی است. نشستن مستقیم رول‌بولت‌های باربر روی لایه‌های فوم بتن، پوکه ساختمانی یا ملات ماسه سیمان زیر سنگ، خطای غیرقابل‌بخششی است که منجر به بیرون کشیده شدن (Pull-out) بولت تحت اولین فشار جانبی باد یا ضربه خواهد شد.
مهندسی اتصالات زیرسازی و انکرهای محاسباتی
برای برقراری صلبیت کامل تکیه‌گاه، اجرای شاسی‌کشی فلزی با قوطی‌های ناودانی و سپری‌های فولادی متصل به تیرهای باربر یا صفحه پلیت‌های بتنی پیش از نازک‌کاری ضرورت دارد:
- به‌کارگیری انکربولت‌های مکانیکی استاندارد و رول‌بولت‌های ضربه‌ای: رول‌بولت‌ها باید حداقل در عمق محاسباتی مشخص و مستقیماً داخل بتن سازه‌ای با عیار استاندارد کاشته شوند.
- استفاده از سیستم‌های انکر شیمیایی (کاشت میلگرد با رزین اپوکسی): در پروژه‌های بازسازی و مقاطعی که ضخامت بتن کم بوده یا ریسک ترک‌خوردگی لبه بالکن وجود دارد، انکر بولت‌های رزینی مانع از ترکیدگی بتن تحت بارهای لرزه‌ای می‌شوند.
- تراز لیزری و جلوگیری از تله‌های تنشی: پروفیل‌ها باید توسط تکنسین‌های اجرایی با تلرانس کمتر از یک میلی‌متر در امتداد کل خط نما هم‌راستا شوند؛ هرگونه اعوجاج در شاسی موجب ایجاد خمش ناخواسته بر پانل‌های شیشه‌ای پس از سفت کردن پیچ‌ها خواهد شد.
آب‌بندی، ارتعاش‌گیری و حفاظت در برابر خوردگی گالوانیک
در پروژه‌های ساحلی یا مناطق مرطوب، تماس مستقیم میان سازه فولادی زیرین، انکرهای استیل و قطعات اکسترود آلومینیومی منجر به واکنش گالوانیک و تخریب زودهنگام فلزات می‌شود. اجرای پرایمرهای عایق، اسپیسرهای تفلونی، صفحات لاستیکی نئوپرن و نوار درزبندی الاستومری EPDM در محل تماس، ضامن حفظ خواص مکانیکی اتصالات در گذر زمان است. همچنین لبه‌های برش‌خورده شیشه لمینت نباید در آب راکد غوطه‌ور بمانند، زیرا رطوبت نفوذی سبب دلامینه شدن (جدایش طلق از شیشه) و کدر شدن زودهنگام لبه‌ها خواهد گشت.
هندریل‌های یکپارچه‌ساز و استانداردهای تکمیلی حفاظت جانی
در بسیاری از آیین‌نامه‌ها، استفاده از هندریل خطی فلزی یا پروفیل باریک آلومینیومی بر روی لبه فوقانی شیشه‌ها به عنوان یک سیستم یکپارچه‌کننده (Continuous Cap Rail) توصیه می‌شود. هندریل لبه بالایی در یک جان پناه شیشه ای مدرن دارای دو کارکرد سازه‌ای اساسی است:
- پخش بارگذاری ضربه‌ای موضعی: هنگامی که یک بار متمرکز به یک پانل شیشه وارد می‌شود، پروفیل لبه بار را میان پانل‌های مجاور توزیع کرده و مانع از تمرکز تنش بحرانی روی یک تک پانل می‌گردد.
- سیستم نگهدارنده افزونه (Redundancy): در فرضیه نادری که هر دو لایه یک پنل شیشه‌ای دچار شکست هم‌زمان شوند، هندریل سرتاسری لبه مانند یک کابل و کمربند اتصالی مانع از سقوط افراد به پرتگاه خواهد شد.
بررسی انواع هندریل‌های سازگار با شیشه لمینت
مهندسان بر اساس معماری پروژه میان مقاطع مختلف دستگرد انتخاب می‌کنند:
- مقطع U باریک آلومینیومی با شیار داخلی: با قرار گرفتن لاستیک EPDM بر روی لبه شیشه سوار شده و کمترین خط افقی بصری را در راستای دید ایجاد می‌کند.
- هندریل‌های کنسولی استنلس استیل با براکت جانبی: اتصال به بدنه پانل بدون پوشش لبه بالایی، که زیبایی شفاف شیشه را در لبه آزاد حفظ می‌کند و کاربری دستگیره مناسبی برای پله‌ها فراهم می‌آورد.
- اتصال شیشه‌به‌شیشه بدون هندریل (Frameless Cantilever): مجاز منحصراً در صورت استفاده از شیشه‌های لمینت با طلق سخت سازه‌ای SGP و انجام آزمایش‌های تست بارگذاری ضربه کیسه شن مطابق استاندارد.
تضمین دقت مهندسی با شاپ‌درایینگ و تولید مکانیزه
پیاده‌سازی موفق این سیستم‌ها در پروژه‌های مسکونی و برج‌های اداری بدون برداشت دقیق نقشه‌های میدانی، مدل‌سازی سه‌بعدی و شاپ‌درایینگ اختصاصی عملاً غیرممکن است. نقشه اجرایی محل کاشت انکرها، شکست خطوط پلان، درزهای انبساطی حرارتی میان شیشه‌ها و تقاطع‌های گوشه (Corner details) باید در کارخانه پیش از سفارش‌گذاری شیشه‌ها تعیین تکلیف شوند.
استفاده از شیشه‌های فلوت سوپر کلیر کوره اردکان، فرآوری لبه‌ها با دستگاه‌های تراش مستر و لول براق صنعتی، گاززدایی و خطوط لمینت در اتاق‌های ایزوله تمیز (Clean Room)، تفاوت اصلی یک اجرای مهندسی بادوام با پروژه‌های کارگاهی غیرحرفه‌ای است. هماهنگی میان خطوط تولید مکانیزه آلومینیوم، انطباق قطعات لاستیکی و کنترل کیفیت قطعات پیش از ارسال به سایت، خطاهای نصب را در محل پروژه به صفر می‌رساند.
برای دریافت مشاوره‌های فنی دقیق، ارزیابی مقاومت بار باد، طراحی نقشه‌های شاپ‌درایینگ و اجرای مهندسی سیستم‌های حفاظتی شفاف متناسب با اقلیم و هندسه پروژه، با کارشناسان و دفاتر فنی برنا پنجره و برنا ویو در ارتباط باشید تا با بررسی نقشه‌های معماری، بهترین و ایمن‌ترین ساختار برای پروژه‌تان پیاده‌سازی گردد.
