اجرای بازشوها و پوسته‌های شفاف ساختمانی در اقلیم‌های ساحلی با شرایط جوی حاد، آزمونی جدی برای تفکر مهندسی، محاسبات سازه‌ای و دوام متریال به شمار می‌رود. منطقه آزاد چابهار و سواحل مکران به دلیل مجاورت با اقیانوس هند، پیوسته در معرض بادهای موسمی پرفشار (مانسون)، رطوبت نسبی فرساینده و پدیده موسوم به مه نمکی یا سلت اسپری (Salt Spray) قرار دارند. در چنین بستری، نصب سیستم‌های سنتی یا پنجره‌های بدون شکست حرارتی استاندارد، ظرف مدت کوتاهی به دفورماسیون مقاطع، شکست هوابندی و نفوذ مستقیم آب شور به داخل نازک‌کاری می‌انجامد. انتخاب و پیاده‌سازی پنجره ترمال بریک در چابهار صرفاً تصمیمی برای صرفه‌جویی در مصرف انرژی و انطباق با مبحث ۱۹ مقررات ملی ساختمان نیست؛ بلکه یک الزام سازه‌ای راهبردی است تا از تخریب زودهنگام کلاف‌ها، اکسیداسیون یراق‌آلات و هوازدگی زودرس پوسته خارجی بنا جلوگیری شود.
تنش‌های وارده بر جداره‌های شیشه‌ای در چابهار از دو جهت سازه‌ای و شیمیایی وارد عمل می‌شوند. از یک سو، تندبادهای اقیانوسی با ایجاد نیروهای مکش و فشار متناوب، اتصالات نما و ممان اینرسی پروفیل‌ها را به چالش می‌کشند. از سوی دیگر، کلریدها و املاح معلق در هوای شرجی، هرگونه آلیاژ آلومینیوم غیرمرغوب، یراق‌آلات آبکاری‌نشده یا لاستیک‌های درزبندی غیراستاندارد را به سرعت تجزیه می‌کنند. به همین دلیل، رویکرد مهندسی به طراحی پنجره ترمال بریک در چابهار مستلزم یکپارچه‌سازی فرآیند از محاسبات استاتیکی شاپ‌درایینگ تا انتخاب نوع شیشه، نحوه مهاربندی لامل‌ها و جزئیات دقیق هوابندی کارگاهی است تا ضریب اطمینان طرح به بالاترین حد استاندارد برسد.

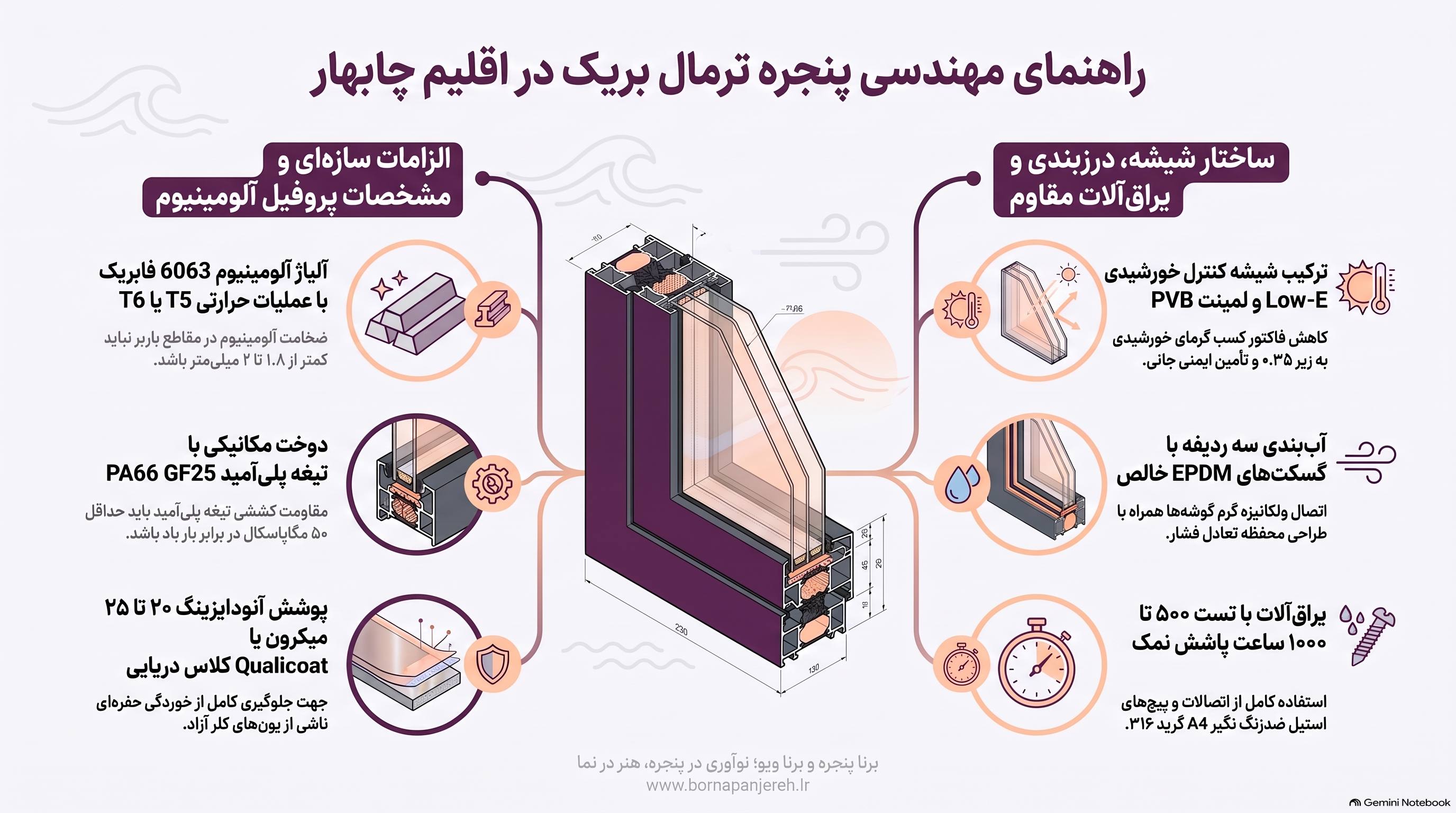

مبانی مهندسی و الزامات طراحی پنجره ترمال بریک در اقلیم پرفشار چابهار
طراحی سیستم‌های بازشو در مناطق اقیانوسی نیازمند شناخت دقیق رفتار ترمودینامیکی و مکانیکی مقاطع آلومینیومی در تقابل با بارهای باد و شوک‌های حرارتی روز و شب است. مقاطع اکسترود شده در این سامانه‌ها با تکیه بر تیغه‌های پلی‌آمید مسلح به الیاف شیشه، پل حرارتی میان جبهه گرم و سرد را قطع می‌کنند؛ اما در سواحل جنوب، عملکرد این تیغه‌ها فراتر از عایق‌بندی دمایی صرف، به پایداری مکانیکی تحت نیروهای خمشی نیز مرتبط است.
تحلیل رفتار مکانیکی تیغه پلی‌آمید و آلیاژ آلومینیوم تحت تنش باد
پروفیل‌های مورد استفاده در ساخت پنجره ترمال بریک در چابهار باید با بیلت استاندارد آلومینیوم 6063 فابریک و عملیات حرارتی دقیق T5 یا T6 تولید شده باشند تا استحکام تسلیم لازم را در برابر بارهای دینامیکی تأمین کنند. استفاده از مقاطع ضایعاتی یا نامرغوب به دلیل افت الاستیسیته، تحت وزش مداوم باد دچار خستگی سازه‌ای و انحراف دائمی می‌شود. در این میان، پیوند مکانیکی دو جداره آلومینیومی از طریق تیغه‌های پلی‌آمید PA66 GF25 (پلی‌آمید ۶۶ تقویت‌شده با ۲۵ درصد الیاف شیشه) شکل می‌گیرد که ضریب انبساط حرارتی آن همپوشانی کاملی با آلومینیوم دارد و مانع از گسست کلاف در نوسانات دمایی شرجی چابهار می‌شود.
- مقاومت کششی تیغه‌های پلی‌آمید در برابر کشش ناشی از باد حداقل باید برابر با ۵۰ مگاپاسکال باشد تا از لغزش مکانیکی یا پدیده بازشدگی دوخت پروفیل در درازمدت جلوگیری شود.
- فرآیند دوخت تیغه پلی‌آمید باید به روش مکانیزه و با دستگاه‌های رولینگ دندانه‌دار انجام گیرد تا با ایجاد شیارهای دقیق در جان پروفیل، پیوند برشی کامل بدون لقی شکل گیرد.
- ضخامت گوشت آلومینیوم در مقاطع باربر و لنگه‌های بازشو در این پروژه‌ها نباید کمتر از ۱.۸ تا ۲ میلی‌متر انتخاب شود تا ممان اینرسی کافی جهت جلوگیری از کمانش فراهم گردد.
مقاومت سطحی در برابر مه نمکی شدید و خوردگی گالوانیک
هوای چابهار سرشار از یون‌های کلر آزاد است که نفوذپذیری بالایی در ریزساختارهای سطحی فلزات دارند. برای جلوگیری از پدیده خوردگی حفره‌ای (Pitting Corrosion) و تخریب زیرلایه آلومینیوم، پوشش نهایی پروفیل‌ها باید از استانداردهای سخت‌گیرانه‌ای پیروی کند. عملیات آنودایزینگ با ضخامت حداقل ۲۰ تا ۲۵ میکرون بر اساس استاندارد Qualanod یا پوشش‌های پودری الکترواستاتیک مقاوم به اشعه فرابنفش و محیط‌های دریایی با تأییدیه Qualicoat کلاس دریایی (Seaside Class) تنها گزینه‌های پایدار هستند. علاوه بر پروفیل، تقابل میان آلومینیوم و سایر فلزات مانند پیچ‌ها و زیرسازی‌های آهنی می‌تواند فاجعه‌بار باشد:
- تمام پیچ‌ها، بست‌ها و اتصالات واسط در کلاف پنجره ترمال بریک در چابهار باید بدون استثنا از جنس استیل ضدزنگ نگیر A4 (گرید ۳۱۶) انتخاب شوند تا مانع از بروز خوردگی گالوانیک شوند.
- در محل اتصال براکت‌های فولادی به مقاطع آلومینیومی، استفاده از گسکت‌ها و جداکننده‌های الاستومری عایق‌ساز (E-Coating و لاستیک‌های ایزولاتور) برای حذف اتصال مستقیم دو فلز غیرهمجنس الزامی است.
- زهوارهای نگه‌دارنده شیشه و درپوش‌های تخلیه آب باید دارای خروجی‌های آب شیب‌دار و فاقد زوایای مرده باشند تا از تجمع نمک‌های کریستالیزه و رسوب رطوبت جلوگیری کنند.
محاسبات بار باد و آنالیز ممان اینرسی لامل‌ها در کرتین‌وال و بازشوهای ساحلی
محاسبه بارهای سازه‌ای بر پوسته شفاف در چابهار بر اساس مبحث ششم مقررات ملی ساختمان و استانداردهای معتبر نظیر ASTM E1300 و ASCE 7 صورت می‌پذیرد. فشار باد پایه در این خطه به دلیل عدم وجود موانع طبیعی در جبهه دریا و حضور جریان‌های مونسون، ضرایب بارگذاری را به شدت افزایش می‌دهد. هرگونه برآورد تجربی و غیردقیق در انتخاب ابعاد لامل یا قیدهای بازشو، به کمانش سازه نما، شکست شیشه تحت بار مکش و در نهایت تخریب یکپارچگی نما منجر خواهد شد.
روش‌شناسی استخراج ممان اینرسی لامل‌های عمودی (Mullion)
در نماهای لامل و کرتین‌وال متصل به سیستم‌های پنجره ترمال بریک در چابهار، لامل‌های عمودی نقش المان‌های اصلی باربر را ایفا می‌کنند. جهت تعیین ممان اینرسی مورد نیاز حول محور اصلی ($Ix$)، ابتدا فشار استاتیکی معادل باد ($q$) با لحاظ ضرایب جهت‌گیری، ارتفاع از سطح زمین و شرایط توپوگرافی استخراج می‌گردد. سپس با در نظر گرفتن فاصله آکس به آکس لامل‌ها ($B$) و ارتفاع دهانه طبقه ($H$)، ممان اینرسی بحرانی برای محدود کردن حداکثر تغییر شکل نسبی سازه تعیین می‌شود:
- میزان مجاز تغییر شکل نسبی یا خمش لامل بر اساس استانداردها برای دهانه‌های شیشه‌خور نباید از مقدار $L/200$ یا حداکثر ۲۰ میلی‌متر (هرکدام کمتر باشد) تجاوز کند تا آب‌بندی لبه شیشه حفظ شود.
- در دهانه‌های با ارتفاع بیشتر از ۳.۵ متر و طبقات فوقانی برج‌های ساحلی، استفاده از مقاطع لامل با ممان اینرسی بالا و تقویت با قوطی‌های فولادی یا تیغه‌های تقویت‌کننده داخلی امری اجتناب‌ناپذیر است.
- ترنسوم‌ها (قیدهای افقی) نیز علاوه بر تحمل سهم بار باد، باید نیروی ثقلی وزن شیشه‌های دوجداره سنگین لمینت را بدون انحراف بیش از ۳ میلی‌متر تحمل و از طریق بلاک‌های لغزشی به لامل‌های عمودی منتقل سازند.
الزامات شاپ‌درایینگ و نقشه‌کشی دقیق برای مهار اتصالات لرزه‌ای و باد
در پروژه‌های مهندسی نما و درب و پنجره چابهار، فرآیند تولید نمی‌تواند بر اساس نقشه‌های معماری اولیه فاز دو کلید بخورد. استخراج نقشه‌های شاپ‌درایینگ (Shop Drawings) با در نظر گرفتن جزئیات ژوئن‌های حرارتی، اتصالات انبساطی، ابعاد ساخت کارگاهی و لقی‌های ساختاری الزامی است:
- تعریف اتصالات اسلایدینگ (Sliding Connection) در محل براکت‌های اتصال لامل به سازه اصلی ساختمان برای مهار ارتعاشات باد و جلوگیری از قفل شدن انبساط طولی پروفیل‌های آلومینیومی.
- محاسبه دقیق فاصله انقطاع آلومینیوم در درزهای افقی و عمودی با توجه به نوسان دمایی تا ۶۰ درجه سانتی‌گراد روی سطح نما به منظور جلوگیری از پدیده تاب‌برداشتگی کلاف‌ها.
- طراحی مقاطع سفارشی زیرسازی در شاپ‌درایینگ به نحوی که بارهای مرده و باد به طور کاملاً مستقیم به تیرها و ستون‌های سازه اسکلت منتقل شود و فشار نقطه‌ای به کف طبقات وارد نسازد.
پیکربندی شیشه‌های چندجداره و صنعتی متناسب با تابش حاد و فرسایش مکران
جداره شفاف بیش از ۸۰ درصد سطح یک بازشو را پوشش می‌دهد؛ بنابراین ضعف در این بخش، راندمان مکانیکی و حرارتی پروفیل را خنثی می‌کند. در منطقه چابهار، تابش مستقیم آفتاب با شاخص خورشیدی بالا در کنار رطوبت پیوسته، چالش دوگانه‌ای را پدید می‌آورد: دفع گرمای تابشی شدید بدون کاهش ملموس شفافیت بصری و دفع خطر دلامینه شدن یا خفگی شیشه‌ها ناشی از رطوبت.
مشخصات ساختاری، ضخامت و لایه‌بندی شیشه‌های مهندسی
در تمام پروژه‌هایی که از پنجره ترمال بریک در چابهار بهره می‌برند، استفاده از شیشه‌های سنتی یا دوجداره‌های دستی و کارگاهی به منزله هدررفت قطعی سرمایه است. ساختار شیشه باید حاصل خطوط صنعتی پیشرفته و ترکیب مهندسی زیر باشد:
- جداره خارجی: شیشه فلوت سوپر کلیر کارخانه‌ای (مانند اردکان) با ضخامت ۶ یا ۸ میلی‌متر سکوریت، با پوشش لایه‌نشانی سخت یا نرم کم‌گسیل و کنترل‌کننده خورشیدی (Solar Control Low-E) جهت دستیابی به فاکتور کسب گرمای خورشیدی (SHGC) زیر ۰.۳۵.
- لایه میانی: اسپیسر آلومینیومی یا وارم‌اج یکپارچه خم‌خورده ماشینی مجهز به سوپاپ تزریق گاز آرگون، پر شده با گرانول‌های رطوبت‌گیر سیلیکاژل فعال با چگالی استاندارد.
- جداره داخلی: ترکیب شیشه دو لایه ۴+۴ میلی‌متر لمینت شده با فیلم پلیمری PVB یا SentryGlas با ضخامت حداقل ۰.۷۶ میلی‌متر به منظور مقاومت در برابر موج ضربه ناشی از طوفان‌های موسمی و تأمین ضریب ایمنی جانی ساکنان.
مهار بخارگرفتگی با اسپیسر یکپارچه دستگاهی و درزبندهای پایه سیلیکون سازه‌ای
یکی از بزرگ‌ترین چالش‌های مناطق شرجی، بخارگرفتگی بین دوجداره شیشه ناشی از شکست درزگیر اولیه و ثانویه است. در روش‌های غیراستاندارد با چسب‌های پلی‌سولفاید معمولی، رطوبت به مرور چسب را تجزیه کرده و ظاهر شیشه را کدر می‌سازد. در اجرای سیستم‌های معتبر، تدابیر زیر ضامن دوام شیشه است:
- اسپیسر دوجداره باید از نوع بندینگ (Bending) ماشینی و بدون قطعه‌های کرنر بازاری گوشه‌ای باشد تا منافذ گوشه کاملاً مسدود بمانند.
- سیل دوم شیشه حتماً باید از چسب سیلیکون سازه‌ای دوجزئی مقاوم به UV و رطوبت پایدار اجرا شود و عمق تزریق چسب بر اساس بارهای محاسباتی باد به دقت کنترل گردد.
- شیشه‌های لمینت خارجی در مجاورت اقلیم مرطوب باید دارای درزبندی محافظ لبه لایه پلیمری باشند تا تماس مستقیم قطرات نمکی سبب جدایش لایه‌ها از یکدیگر نگردد.
مهندسی درزبندی، آب‌بندی چندلایه و رفتار لاستیک‌های EPDM
تندبادهای موسمی در سواحل چابهار پدیده‌ای خلق می‌کنند که در آن آب باران تحت فشار باد افقی با زاویه مایل بر سطح نما کوبیده می‌شود. اگر سیستم بازشو فاقد طراحی تخلیه فشار هیدرواستاتیک و لاستیک‌های آب‌بند تخصصی باشد، آب با فشار باد به داخل فریم و شیارهای بازشو هدایت خواهد شد.
کاربرد لاستیک‌های EPDM خالص در تقابل با ازون و اشعه فرابنفش
استفاده از گسکت‌های پی‌وی‌سی (PVC) یا لاستیک‌های بازیافتی و لاستیک‌های با پلاستیسایزرهای نامرغوب، در تابش مداوم آفتاب مکران و دمای بالای ساحلی، در کمتر از شش ماه منجر به خشکیدگی، ترک‌خوردگی و افت الاستیسیته درزگیر می‌شود. به همین علت، استاندارد حاکم بر پنجره ترمال بریک در چابهار الزامات سخت‌گیرانه‌ای برای واشرها وضع می‌کند:
- گسکت‌ها باید از جنس EPDM خالص (اتیلن پروپیلن دی‌ان منومر) با سختی ۶۰ تا ۷۰ شور آ (Shore A) و قابلیت ارتجاعی پایدار در دامنه حرارتی منفی ۴۰ تا مثبت ۱۲۰ درجه سانتی‌گراد باشند.
- گوشه‌های لاستیک در دور تا دور لنگه و فریم باید از طریق فرآیند ولکانیزه گرم یا گوشه‌های قالبی تزریقی (Corner Vulcanization) به یکدیگر متصل شوند؛ بریدن سر به سر و چسب‌کاری موضعی گوشه‌ها هرگز مانع نفوذ آب تحت فشار باد نخواهد شد.
- طراحی بازشو باید از سیستم آب‌بندی سه ردیفه بهره ببرد: لاستیک بادگیر خارجی، گسکت هوابندی میانی با هندسه لایه‌ای در تماس مستقیم با تیغه پلی‌آمید و لاستیک درزگیر محیطی داخلی.
مبانی تخلیه آب و تعادل فشار بر اساس محفظه پلنوم (Decompression Chamber)
برای کنترل نفوذ باران شدید همراه با باد در نمای کرتین‌وال و پنجره‌های ترمال بریک، باید از اصل تعادل فشار (Pressure Equalization) استفاده شود. در این فرآیند، محفظه‌ای میانی میان پوسته خارجی و داخلی پیش‌بینی می‌گردد که فشار هوای داخل آن با فشار باد خارجی برابر می‌شود:
- سوراخ‌های خروج آب باران (Weep Holes) به همراه سوپاپ‌های یک‌طرفه تعبیه می‌شوند تا باد قادر نباشد آب جمع‌شده در شیار زیرین را به سمت بالا و به سمت درزهای داخلی هل دهد.
- ایجاد مسیرهای زه‌کشی پله‌ای در نشیمنگاه شیشه و شیب‌بندی دقیق کف فریم با شیب حداقل ۵ درجه به منظور تخلیه ثقلی آب به خارج از سازه نما پیش از تجمع آب راکد.
- استفاده از فوم‌های پلی‌اتیلن متراکم و ماستیک‌های پلی‌اورتان ضد رطوبت در زیر لبه‌های کف‌پنجره جهت قطع مسیرهای نفوذ مویینگی به لایه‌های گچ و کناف دیواره‌ها.
انتخاب یراق‌آلات تنظیمی باربر و استانداردهای نصب میدانی در محیط‌های مهاجم
یراق‌آلات، پیچیده‌ترین اجزای مکانیکی در پنجره‌های ترمال بریک هستند که وزن لنگه‌های شیشه‌خور سنگین را حمل و آب‌بندی فشرده را تأمین می‌کنند. استفاده از یراق‌آلات غیراستاندارد با پوشش‌های آبکاری ضعیف در چابهار ظرف چند ماه به زنگ‌زدگی اسپانیولت، شل شدن پین‌های لولا و قفل شدن مکانیزم‌های بازشو می‌انجامد.
مشخصات یراق‌آلات فولادی ضدخوردگی و مکانیزم‌های بازشوی باربر
در مناطقی با فشار باد بالا، نیروهای وارده به لنگه می‌تواند سبب فاصله گرفتن لاستیک از کلاف شود، مگر آنکه یراق بتواند نیروی فشردگی پیرامونی یکنواختی ایجاد کند. در پیکربندی پنجره ترمال بریک در چابهار، یراق‌آلات تنظیمی دوحالته (Tilt & Turn) یا سیستم‌های لیفت اند اسلاید (Lift & Slide) ارجحیت مطلق دارند:
- پین‌های قفل‌کننده قارچی‌شکل و متحرک باید در تمام چهار جهت لنگه بازشو توزیع شوند تا با درگیر شدن در کیپرهای فولادی، مقاومت لازم در برابر نیروهای کششی باد تأمین گردد.
- تمامی قطعات فلزی یراق‌آلات باید آزمون پاشش نمک (Salt Spray Test) طبق استاندارد DIN EN 1670 را با موفقیت در کلاس ۴ یا ۵ (حداقل ۵۰۰ تا ۱۰۰۰ ساعت مقاومت در برابر پاشش نمک بدون خوردگی سرخ) سپری کرده باشند.
- لولاهای باربر در بازشوهای بزرگ باید از نوع متصل به دیواره تقویت‌شده با قابلیت رگلاژ سه‌بعدی باشند تا افتادگی لنگه ناشی از وزن شیشه‌های لمینت به سرعت قابل اصلاح باشد.
چک‌لیست نظارت کارگاهی و الزامات اتصال شاسی پنجره به اسکلت بنا
پیاده‌سازی دقیق مهندسی در کارخانه اگر با نصب غیراصولی در کارگاه همراه شود، کل محاسبات را بی‌اثر می‌کند. هنگام تحویل‌گیری و نصب در پروژه‌های ساحلی، مهندسان ناظر و کارفرمایان باید الزامات اجرایی زیر را به عنوان معیار پذیرش قطعی مد نظر قرار دهند:
- سازه زیرسازی (ساب‌فریم): ساب‌فریم باید پیش از نصب کلاف پنجره کاملاً ضدزنگ اپوکسی شده باشد یا از مقاطع گالوانیزه گرم با پوشش مناسب استفاده شود تا زنگ‌آب به نمای ساختمان نفوذ نکند.
- بادخور نصب و فوم‌کاری: بادخور جانبی کلاف پنجره نسبت به نعل درگاه و دیوار باید دقیقاً بین ۱۰ تا ۱۵ میلی‌متر تنظیم شود و فضای خالی منحصراً با فوم پلی‌اورتان سلول‌بسته با جذب رطوبت نزدیک به صفر پر شود.
- چسب‌کاری پیرامونی: آب‌بندی حدفاصل فریم آلومینیومی و سنگ نما باید با چسب‌های ماستیک سیلیکونی خنثی (Neutral Sealant) با مقاومت کششی بالا و چسبندگی عالی به سنگ و فلز اجرا شود؛ استفاده از چسب‌های استیک اسیدی به دلیل خورندگی آلومینیوم و بوی تند ممنوع است.
- تراز لیزری و کنترل ناشاقولی: ناشاقولی مجاز لبه‌های فریم حداکثر ۱.۵ میلی‌متر در هر متر ارتفاع است تا بازشوها در هنگام طوفان دچار لقی یا درگیری نامتقارن با زاماک‌ها نشوند.
تضمین دوام و بهره‌برداری آسوده از پوسته‌های شفاف در سواحل چابهار حاصل برآیند پیوسته محاسبات دقیق سازه‌ای، نقشه‌کشی شاپ‌درایینگ، انتخاب متریال مقاوم در برابر یون‌های کلر و اجرای بدون تساهل درزبندی است. پیش از اقدام به خرید و عقد قرارداد در پروژه‌های مسکونی و عمرانی، ارائه نقشه‌های بارگذاری باد، گواهی تست پاشش نمک یراق‌آلات و جزئیات اجرایی درز انقطاع را از تیم‌های فنی مطالبه فرمایید تا سرمایه‌گذاری ملکی شما در برابر اقلیم خشن اقیانوس هند برای ده‌ها سال پایدار و مصون بماند.
