نفوذ قطرات باران و جمع شدن آب روی دست‌انداز پنجره، یکی از آزاردهنده‌ترین چالش‌هایی است که ساکنان ساختمان‌ها پس از پرداخت هزینه‌های سنگین تعویض یا نصب پنجره‌های مدرن با آن روبرو می‌شوند. در باور عمومی، تعویض پنجره‌های قدیمی آهنی با سیستم‌های یو پی وی سی یا آلومینیومی ترمال بریک باید به معنای پایان قطعی ورود رطوبت باشد؛ اما در عمل، مواجهه با علت آب دادن پنجره دوجداره نیازمند بررسی دقیق فنی، شناخت رفتار باد و بازرسی مکانیزم‌های مکانیکی تخلیه آب در مقاطع پروفیل است. در مهندسی نما و سازه، پنجره به عنوان یک سد نفوذناپذیر صلب تعریف نمی‌شود، بلکه یک سامانه هیدرولیکی کنترل‌شده به شمار می‌آید که وظیفه دارد ضمن مقاومت در برابر فشار دینامیکی باد، آبی را که به واسطه باران‌های مایل به داخل درزها هدایت می‌شود، در مسیری ایزوله جمع‌آوری کرده و به محیط خارجی بازگرداند. هنگامی که آب از پروفیل سرریز می‌کند یا از زیر فریم اصلی به گچ‌کاری نفوذ می‌نماید، نشان‌دهنده گسست در این چرخه مهندسی است که ریشه در خطاهای ساختگاهی، متریال مصرفی نامرغوب یا خطاهای اجرایی در کارگاه دارد.
تجربه میدانی در پروژه‌های متعدد ساختمانی و مسکونی نشان می‌دهد که عمده کارفرمایان و مالکان در زمان مواجهه با نشتی، فوراً پروفیل یو پی وی سی را متهم می‌کنند. واقعیت فنی این است که پروفیل یو پی وی سی استاندارد ذاتاً نفوذناپذیر است و آب نمی‌تواند از بدنه پلیمری آن عبور کند؛ بنابراین شناسایی ریشه‌ای علت آب دادن پنجره دوجداره باید در محل‌های اتصال، نحوه هوابندی شیشه، بازشوها، شیارهای خروجی آب و درزهای پیرامونی جستجو شود. چنانچه آب از شیارهای زیرین فریم تخلیه نشود یا اتصال فریم به ساب‌فریم فلزی فاقد پل‌های آب‌بندی اصولی باشد، تخریب دیوارهای پیرامونی، پوسته شدن رنگ و نم‌زدگی کف اتاق اجتناب‌ناپذیر خواهد بود. بررسی گام‌به‌گام این اجزا امکان می‌دهد تا بدون اتلاف هزینه و قبل از تخریب ساختاری، منشأ اصلی نشتی شناسایی شده و تدابیر اصلاحی پیاده‌سازی گردد.
مکانیسم هدایت آب باران در پنجره‌های دوجداره و چرایی تجمع آب در چمبرها

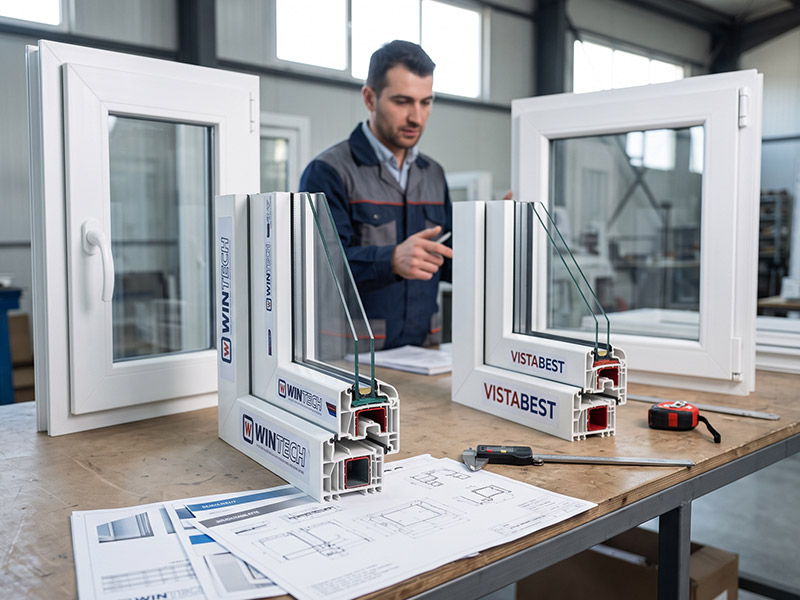

برای درک مهندسی علت آب دادن پنجره دوجداره، ابتدا باید با معماری داخلی پروفیل‌های نوین آشنا شد. پروفیل‌های یو پی وی سی و آلومینیومی استاندارد، قطعاتی توپر نیستند، بلکه از چندین حفره طولی مجزا به نام چمبر (Chamber) تشکیل شده‌اند. هر یک از این چمبرها نقشی مشخص در عایق‌بندی حرارتی، جای‌گیری گالوانیزه‌های تقویتی و مدیریت آب باران ایفا می‌کنند. چمبر بیرونی که شیشه دوجداره روی آن مستقر می‌شود، چمبر آبریز یا محفظه زهکشی نام دارد. طبق آیین‌نامه‌های بین‌المللی نظیر استاندارد RAL-GZ 716 آلمان، هیچ پنجره‌ای نباید در شرایط بارندگی شدید با فرضیه نفوذ صفر رطوبت به داخل شیار شیشه طراحی شود؛ بلکه منطق مهندسی ایجاب می‌کند که آب نفوذی از لبه‌های لاستیک، در این چمبر کنترل شده و با نیروی ثقل و شیب تعبیه‌شده به بیرون هدایت شود.
هنگامی که باران مایل همراه با تندباد به شیشه برخورد می‌کند، یک اختلاف فشار معنادار میان فضای داخل و بیرون پنجره شکل می‌گیرد. این اختلاف فشار می‌تواند آب را به داخل کانال‌های لنگه بازشو یا قاب هدایت کند. در صورتی که سامانه مدیریت هیدرولیکی پروفیل سالم باشد، آب باران پس از ورود به کف فریم، درون کانال تخلیه جریان یافته و از طریق خروجی‌های معین به نما بازمی‌گردد؛ اما در صورت بروز نقص فنی در این چرخه، محفظه پر شده و آب به سمت چمبرهای داخلی، پیچ‌های اتصال گالوانیزه و در نهایت فضای نشیمن طغیان می‌کند. بنابراین آگاهی از دینامیک آب در داخل فریم، اولین گام برای درک این نکته است که تجمع موقت آب در مجرای خارجی طبیعی است، اما باقی ماندن و سرریز کردن آن زنگ خطر اختلال در سامانه زهکشی به حساب می‌آید.
- چمبر هدایت آب با شیب مهندسی رو به بیرون طراحی شده تا آب بر اثر گرانش به سمت شیارهای تعبیه‌شده حرکت کند.
- چمبر میانی مخصوص قرارگیری گالوانیزه C-Channel یا U-Channel است و تحت هیچ شرایطی نباید رطوبت به آن نفوذ کند؛ زیرا نفوذ آب باعث پوسیدگی مقاطع گالوانیزه با ضخامت ۱.۵ میل و تخریب اتصالات رگلاژ می‌شود.
- تعادل فشار در محفظه زهکشی (Pressure-equalized drainage) ضامن خروج خودکار آب در زمان طوفان‌های با شدت بالا است.
چک‌لیست تخصصی ریشه‌یابی: چرا پنجره دوجداره در بارندگی شدید نشتی می‌دهد؟
نشت رطوبت از بازشوها یا فریم اصلی پنجره معلول عوامل گوناگونی است که تفکیک آن‌ها نیازمند بررسی دقیق فنی است. سازندگان پروژه‌ها و مالکان منازل می‌توانند با مرور این عوامل ساختگاهی و اجرایی، ریشه دقیق علت آب دادن پنجره دوجداره را ردیابی کنند.
۱. گرفتگی، عدم تعبیه یا ابعاد غیراستاندارد شیار تخلیه آب (Drainage Slot)
اصلی‌ترین و رایج‌ترین عامل سرریز آب باران به داخل واحد، ایراد در شیارهای تخلیه آب است. این سوراخ‌ها یا شیارهای لوبیایی‌شکل باید در کف فریم پنجره و بخش پایینی لنگه بازشو توسط دستگاه‌های تمام‌اتوماتیک شیت‌زن (Water Slot Router) با فواصل دقیق ایجاد شوند. اگر این شیارها به دلیل گردوغبار ساختمانی، رنگ‌کاری نما یا براده‌های پی‌وی‌سی مسدود گردند، آب راهی برای خروج نیافته و پس از پر شدن شیارها به روی قرنیز سرازیر می‌شود. همچنین در بسیاری از کارگاه‌های غیرتخصصی، این شیارها به صورت دستی با مته سوراخ می‌شوند که به دلیل قطر ناکافی، عدم رعایت شیب خروج یا سوراخ کردن اشتباه چمبر گالوانیزه به جای چمبر آب، مسیر خروج آب مختل می‌گردد.
۲. تخریب، دفرمگی یا عدم مرغوبیت لاستیک‌های درزبندی (EPDM در برابر PVC)
لاستیک‌های درزبندی خط مقدم مهار باد و باران هستند. در پنجره‌های استاندارد مهندسی باید از گسکت‌های لاستیکی اتیلن پروپیلن داین مونومر یا همان EPDM استفاده شود که در بازه دمایی منفی ۴۰ تا مثبت ۱۲۰ درجه سانتی‌گراد انعطاف و جهندگی خود را حفظ می‌کنند. متاسفانه در بسیاری از پروژه‌ها برای کاهش هزینه‌ها از نوارهای پلاستیکی بازیافتی PVC یا لاستیک‌های تی‌پی‌وی بی‌کیفیت استفاده می‌شود که ظرف کمتر از دو سال بر اثر تابش اشعه فرابنفش آفتاب، خشک، شکننده و جمع می‌شوند. کوتاه شدن گسکت در گوشه‌های جوش‌خورده پروفیل سبب ایجاد درزهای مویین چند میلی‌متری شده و به عنوان یک علت آب دادن پنجره دوجداره عمل می‌کند.
۳. عدم رگلاژ صحیح یراق‌آلات و ضعف در نیروی قفل‌شوندگی لنگه به فریم
پنجره دوجداره برای هوابندی و آب‌بندی نیازمند فشردگی یکنواخت لنگه به قاب در تمامی جهات است. این فشار توسط پیم‌های قارچی‌شکل و زاماک‌های موجود در یراق‌آلات دوحالته یا تک‌حالته تامین می‌شود. در صورتی که ابعاد لنگه با فرمول دقیق ساخته نشده باشد، لولاها در وزن‌های بالای شیشه صنعتی افت پیدا کنند، یا نصاب رگلاژ فصلی یراق‌آلات (تنظیم میزان کیپ شدن از طریق پیچ آلن بادامک‌ها) را انجام نداده باشد، لنگه بر فریم چفت نمی‌شود. در این وضعیت باد می‌تواند با فشردن لنگه به عقب، آب باران را از فاصله بین گسکت‌ها با نیروی مکش به درون واحد بکشد.
۴. نقص در اجرای آب‌بندی محیطی و پیرامونی فریم (تزریق غیراصولی فوم و چسب سیلیکون)
بسیاری از مواقع نشتی آب ربطی به بدنه خود پنجره ندارد، بلکه از درز میان پروفیل و دیوار ساختمان رخ می‌دهد. نصب اصولی بر اساس استاندارد مهندسی نیازمند بادخور محیطی یک سانتی‌متری است که باید ابتدا با فوم پلی‌اورتان متراکم جهت هوابندی و عایق صوت پر شود و سپس از سمت نمای بیرونی و داخلی با چسب سیلیکون ماستیک خنثی (Neutral Silicone) ضد آب به صورت یک‌دست عایق‌کاری گردد. حذف فوم، استفاده از ملات ماسه‌سیمان به‌جای فوم، کشیدن لایه‌های بسیار نازک ماستیک اکریلیک پایه آب (که در بارندگی شسته می‌شود)، یا ترک خوردن خط اتصال به علت انقباض و انبساط حرارتی، راه نفوذ آب را به پشت قاب باز می‌کند.
۵. خطاهای تولید شیشه دوجداره و نفوذ آب از لبه‌های اسپیسر
یونیت شیشه دوجداره باید با اسپیسر آلومینیومی یکپارچه دستگاهی همراه با سوپاپ تزریق گاز آرگون و چسب بوتیل اولیه و پلی‌سولفاید ثانویه تولید شده باشد. در شیشه‌های غیراستاندارد کارگاهی که با شیشه‌های شیت متفرقه و بدون چسب پلی‌سولفاید صنعتی و پودر رطوبت‌گیر استاندارد (سیلیکاجل) مونتاژ می‌شوند، آب انباشته‌شده در لبه زهوار به داخل لایه‌های شیشه مکیده شده و باعث ایجاد قطرات مات بین دو جدار می‌شود؛ پدیده‌ای که علاوه بر از دست رفتن عایق حرارتی، زهوار داخلی را مستعد عبور رطوبت به داخل اتاق می‌سازد.
راهنمای عملی اصلاح و رفع خطاهای شیار تخلیه آب در پنجره‌های دوجداره
حل چالش تخلیه آب باران مستلزم اقدامات مهندسی در چند فاز کارگاهی و ساختمانی است. اگر مشکل ناشی از شیارهای خروجی آب باشد، بدون نیاز به تخریب کلی یا تغییر مقاطع می‌توان با راهکارهای فنی زیر سیستم را بازیابی کرد:
- بازرسی، تمیزکاری و دودهاب‌زدایی مسیر شیارها: ابتدا لنگه بازشو را به طور کامل باز کرده و کف فریم را با مکنده صنعتی پاکسازی کنید. با استفاده از یک سیم مفتولی منعطف، مجرای شیارهای لوبیایی را از هرگونه لجن، گردوغبار، چسب‌های ماسیده یا زایده‌های گچ بررسی و تخلیه نمایید. پس از بازگشایی، تست جریان آب را با ریختن نصف لیوان آب در محفظه داخلی انجام دهید تا سرعت تخلیه به سمت بیرون مشاهده گردد.
- اصلاح یا تعبیه شیارهای جدید تخلیه استاندارد: اگر در هنگام ساخت پنجره، تعبیه شیار تخلیه آب فراموش شده باشد یا ابعاد آن ناکافی باشد، باید با فرز دستی مینیاتوری یا دریل و مته شیارزن مخصوص، شیارهایی با طول حداقل ۲۰ الی ۳۰ میلی‌متر و عرض ۵ الی ۸ میلی‌متر در دیواره چمبر بیرونی ایجاد شود. نکته حیاتی مهندسی این است که مته نباید به چمبر پایینی یا میانی که محل قرارگیری تسمه گالوانیزه است آسیب وارد کند؛ در غیر این صورت گالوانیزه دچار زنگ‌زدگی پنهان می‌شود.
- نصب درپوش‌های استاندارد شیار آب باران (Drainage Caps): دهانه بیرونی شیار تخلیه هرگز نباید بدون پوشش رها شود. عدم نصب درپوش باعث می‌شود که وزش باد تند روبرو مانع از خروج ثقلی آب شده و حتی آب را با اثر پس‌رانش به داخل بازگرداند. درپوش‌های دارای سوپاپ وزنی یک‌طرفه مانع ورود باد به چمبر شده و اجازه می‌دهند آب به راحتی به بیرون چکه کند.
- اصلاح آب‌بکشی شیشه و تعبیه تاکوز (Bridge Packers): تاکوزها یا قطعات پلاستیکی زیر شیشه باید با فاصله استاندارد از گوشه‌ها نصب شده باشند تا مانع از انسداد حرکت آب درون چمبر زهوار به سمت شیارهای تخلیه کف فریم نشوند. شیارها باید همواره فضای تنفس و حرکت آزادانه آب را داشته باشند.
اصول هوابندی و آب‌بندی تخصصی اتصالات پیرامونی به فریم و نما
بخش اعظم مواجهه ناخوشایند ساکنان با علت آب دادن پنجره دوجداره در فصول پرباران، ناشی از گسستگی درزهای محیطی پنجره با پوسته بیرونی ساختمان است. در مهندسی بازسازی و پروژه‌های نوساز، مقطع فریم پنجره بر روی یک کلاف فلزی موسوم به ساب‌فریم (فریم انتظار) سوار می‌شود. چنانچه ساب‌فریم دارای شیب منفی به سمت داخل باشد یا تراز و شاغول آن در هنگام جوشکاری کنترل نشده باشد، آب باران به طور طبیعی میل به ورود به زیر پنجره پیدا می‌کند.
برای مهار دائمی این معضل، اجرای یک سامانه آب‌بندی چندلایه ضروری است. نصاب متخصص باید از چسب‌های سیلیکون خالص با مدول الاستیسیته متناسب با ضریب انبساط حرارتی یو پی وی سی و سنگ نما استفاده کند. چسب‌های متفرقه خمیری با تغییر فصل ترک خورده و لایه‌لایه می‌شوند. پیش از چسب‌کاری، بستر اتصال باید کاملاً عاری از چربی، گردوغبار سنگ و رطوبت باشد؛ استفاده از پرایمر در اتصالات سیمانی یا سنگی چسبندگی سیلیکون را تا چند برابر افزایش می‌دهد. همچنین در محل تماس فریم زیرین با سنگ کف پنجره، توصیه می‌شود فلاشینگ فلزی آب‌چکان‌دار با لبه برگشته نصب گردد تا باران پیش از رسیدن به خط اتصال، به بیرون هدایت شود.
رگلاژ مکانیکی یراق‌آلات و تعویض گسکت‌ها برای مقابله با پس‌زدگی رطوبت
بسیاری از افراد تصور می‌کنند آب‌بندی پنجره صرفاً حاصل مواد چسبنده و پلاستیک است، در حالی که نیروی فشرده‌سازی مکانیکی (Clamping Force) یراق‌آلات نقشی بنیادی دارد. هنگامی که دستگیره پنجره چرخانده می‌شود، پیم‌های استوانه‌ای یا قارچی‌شکل یراق باید با فشار وارد جایگاه خود در زاماک‌ها شوند. اگر این اتصال شل باشد، آب باران با کمترین وزش باد وارد لایه‌های داخلی خواهد شد.
- تنظیم بادامک‌های قفل‌کننده (رگلاژ زمستانه): اکثر یراق‌آلات دوحالته اروپایی و ترک مجهز به بادامک‌های خارج از مرکز با علامت شاخص هستند. با چرخاندن این بادامک‌ها توسط آچار آلن ۴ یا آچار ستاره‌ای به سمت داخل لنگه، فاصله زاماک با لولا فشرده‌تر شده و لاستیک EPDM تا ۲ میلی‌متر بیشتر فشرده می‌شود که مانع عبور کوچک‌ترین رطوبت در بوران‌های سنگین خواهد شد.
- اصلاح افتادگی لنگه از طریق لولای پایینی: افتادگی لنگه در اثر سنگینی شیشه باعث باز ماندن درز بالای پنجره می‌شود. با آچارکشی پیچ‌های تنظیمی ارتفاع و زاویه در لولای پایین (Pivot Hinge)، لنگه در هر دو محور افقی و عمودی هم‌راستا شده و درزها کاملاً مسدود می‌گردند.
- تعویض گسکت‌های فرسوده با EPDM شیاردار: در صورت پاره شدن یا از دست رفتن خاصیت ارتجاعی لاستیک، نوار کهنه باید از شیار پروفیل جدا شده و گسکت نو از جنس EPDM اصل، بدون کشیدگی بیش از حد جا زده شود. در محل گوشه‌ها، نوار باید با چسب سیانوآکریلات مخصوص درزگیری شود تا درزی برای عبور مویین آب باقی نماند.
نقش حیاتی شاپ‌درایینگ، ماشین‌آلات تولید صنعتی و نظارت در تضمین آب‌بندی
آب‌بند بودن یک پنجره رویدادی تصادفی نیست؛ بلکه برآیند مستقیم خط تولید، دقت ماشین‌آلات و محاسبات دقیق در مرحله تهیه نقشه‌های شاپ‌درایینگ است. خطاهای رایجی که به عنوان علت آب دادن پنجره دوجداره شناخته می‌شوند، معمولاً در کارگاه‌های مونتاژ سنتی شکل می‌گیرند؛ جایی که برش پروفیل‌ها، سوراخ‌کاری شیارهای تخلیه آب و جا زدن یراق‌آلات به صورت تقریبی و با خطای دست انجام می‌شود. انحراف یک میلی‌متری در جوش چهارگوشه پروفیل کافی است تا قاب دچار پیچیدگی غیرقابل‌اصلاح شده و فشردگی گسکت‌ها در یک گوشه از بین برود.
در فرایندهای صنعتی استاندارد، محاسبات بار باد بر مبنای طبقه ساختمان و موقعیت جغرافیایی سنجیده شده و ممان اینرسی مقاطع به گونه‌ای انتخاب می‌شود که لنگه زیر فشار باد مایل خمیده نشود. استفاده از شیشه فلوت سوپر کلیر اردکان با اسپیسر دستگاهی و چسب‌زنی تمام‌مکانیزه اطمینان می‌دهد که ساختار شیشه صلب مانده و آب را به درستی به کانال‌های هدایت می‌فرستد. در نهایت، انجام تست‌های آب‌بندی کارگاهی مطابق با استانداردهای EN 1027 پیش از ارسال به پروژه و نظارت ناظر کیفی بر نحوه تراز بودن فریم، تنها مسیری است که ریسک نفوذ آب را در درازمدت به صفر نزدیک می‌کند.
اگر با نفوذ آب باران، نم‌زدگی گچ دیوارهای اطراف پنجره یا عدم تخلیه آب از فریم مواجه هستید، پیش از هرگونه اقدام پرهزینه یا تخریب، اجازه دهید ابعاد فریم، کارکرد شیارها، سلامت گسکت‌ها و رگلاژ یراق‌آلات توسط مهندسان فنی ما به صورت دقیق در محل بررسی شود تا راهکار اصلاحی پایدار و متناسب با شرایط سازه‌ای پروژه شما پیاده‌سازی گردد.
