بسیاری از مالکان پس از اتمام پروژه نوسازی منزل با این معضل روبرو می‌شوند که علی‌رغم خرید پنجره‌های دوجداره با برندهای مطرح، ورود صدا، گردوغبار و حتی جریان هوای سرد قطع نشده است. واقعیت کارگاهی این است که عملکرد یک پنجره صرفاً حاصل مواد اولیه و نام نشان تجاری پروفیل نیست، بلکه خروجی نهایی زنجیره‌ای شامل پروفیل استاندارد، گالوانیزه تقویتی درونی، شیشه صنعتی مکانیزه، یراق‌آلات تنظیمی باربر و در رأس همه این‌ها، عملیات نصب دقیق و درزبندی اصولی است. اطلاع دقیق از نحوه تحویل پنجره از نصاب مانع از تضییع سرمایه و بروز هزینه‌های ثانویه تخریب، تعمیر و اتلاف انرژی در فصول سرد و گرم سال خواهد شد.
در پروژه‌های تعویض پنجره بدون تخریب، حساسیت مرحله تحویل‌گیری چندین برابر پروژه‌های نوساز است؛ زیرا قاب پنجره جدید بر روی بستر فریم آهنی یا آلومینیومی قدیمی سوار می‌شود. کوچک‌ترین خطای میلی‌متری در تراز شاقولی، بکارگیری پیچ نامناسب، کم‌فروشی در تزریق فوم پلی‌اورتان و چسب سیلیکون ماستیک یا استفاده از شیشه‌های دوجداره کارگاهی می‌تواند کارایی سیستم را تا بیش از ۶۰ درصد کاهش دهد. یادگیری نحوه تحویل پنجره از نصاب به کارفرما این قدرت نظارتی را می‌دهد تا قبل از تسویه‌حساب نهایی، تمام عیوب پنهان را آشکار و برطرف کند.
بازرسی فونداسیون فیزیکی و مقاومت استاتیکی پنجره پیش از تست بازشوها
اولین گام عملیاتی در بررسی نحوه تحویل پنجره از نصاب، سنجش سلامت فیزیکی فریم، جوش گوشه‌ها و اتصال صلب سازه به دیوار است. پنجره باید بارهای ناشی از وزن شیشه‌های سنگین صنعتی و فشارهای دینامیکی باد را بدون کوچک‌ترین انحراف تحمل کند. هرگونه لغزش، انحنا یا بازی کردن قاب هنگام اعمال فشار دستی، نشانه مستقیم ضعف در اتصالات مکانیکی و عدم اتصال به قوطی فلزی یا ساب‌فریم زیرین است.
تست شاغول، تراز لیزری و کنترل هم‌پوشانی قاب‌ها
خطای شاقولی یکی از رایج‌ترین اشتباهات اکیپ‌های نصبی کم‌تجربه است. نصاب موظف است در حضور کارفرما تراز بودن اضلاع افقی و عمودی را اثبات کند:
- کنترل دویدگی یا پیچیدگی قاب (تست ضربدری): طول قطرهای فریم مستطیلی باید دقیقاً با متر اندازه‌گیری شود. اختلاف طول دو قطر نباید بیش از ۲ میلی‌متر باشد؛ هرگونه اختلاف بالاتر نشانه لوزی شدن چارچوب و از بین رفتن هوابندی است.
- استفاده از تراز لیزری یا تراز دستی دقیق: انحراف لنگه بازشو در حالت عمودی و افقی نباید بیش از ۱ میلی‌متر در هر متر طول باشد. اگر لنگه بازشو در حالت نیمه‌باز خودبه‌خود بسته یا بیش از حد باز شود، پنجره قطعاً از شاقول خارج شده است.
- عدم شکم‌دادگی پروفیل در مرکز دهانه: پروفیل‌های بلند در میانه دهانه نباید به سمت داخل یا خارج انحنا پیدا کرده باشند. این خطا ناشی از فشار نامتعادل فوم انبساطی یا عدم نصب ساپورت‌های باربر است.
ارزیابی اتصالات مکانیکی، پیچ‌های بولتکس و گالوانیزه تقویتی
استحکام پنجره به پیچ‌ها و آهن تقویتی درونی وابسته است. در بررسی نحوه تحویل پنجره از نصاب، نقاط مهاربندی فریم باید با دقت سانتی‌متری بررسی گردند:
- فاصله استاندارد پیچ‌های نصب: فاصله اولین پیچ از گوشه‌های داخلی پروفیل باید بین ۱۵ تا ۲۰ سانتی‌متر باشد. همچنین فاصله بین هر دو پیچ متوالی در طول ضلع نباید از ۶۰ تا ۷۰ سانتی‌متر تجاوز کند.
- نوع پیچ مصرفی: برای اتصالات در بستر قوطی آهنی بازسازی باید از پیچ‌های سرمته‌دار با ضخامت و طول استاندارد و برای دیوارهای بتنی و بنایی از پیچ‌های بولتکس خودتراش استفاده شده باشد؛ استفاده از رولپلاک‌های پلاستیکی ضعیف در بارهای سنگین تخلف اجرایی است.

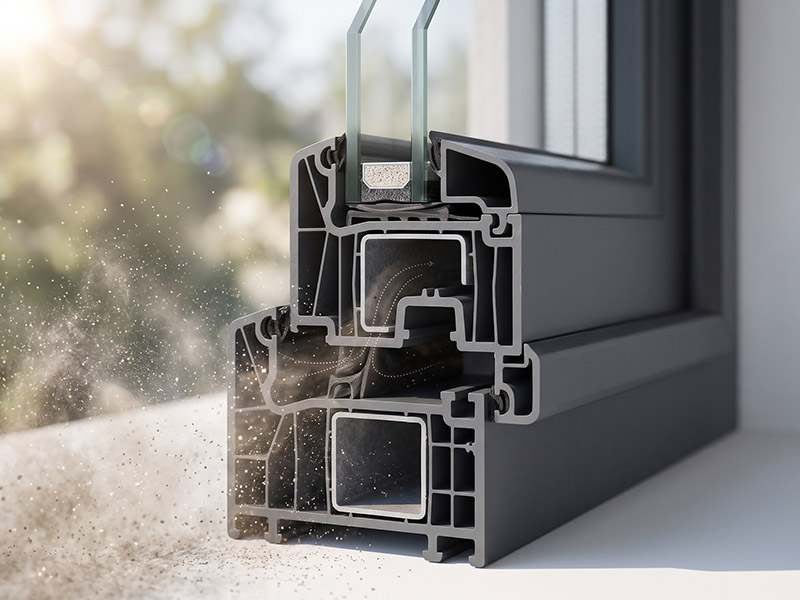

- آزمون وجود گالوانیزه یکپارچه: طبق ضوابط فنی، در تمام طول مقاطع پروفیل UPVC باید ورق گالوانیزه C-Channel یا U-Channel با حداقل ضخامت ۱.۵ میلی‌متر وجود داشته باشد تا پیچ‌های لولا و اتصالات به آهن درگیر شوند، نه به گوشت پی‌وی‌سی. با بررسی سفتی پیچ‌های لولا و عدم هرز بودن آن‌ها، از درگیری مناسب اطمینان حاصل کنید.
چک‌لیست مهندسی عایق‌بندی، تزریق پلی‌اورتان و درزگیری ماستیک EPDM
تفاوت اساسی یک پنجره استاندارد با نمونه‌های بازاری ناکارآمد، در لایه‌های درزبندی و مهار نفوذ صوت و رطوبت نهفته است. در پروژه‌های نوسازی، فاصله بادخور بین فریم پنجره جدید و قوطی قدیمی باید به درستی پر شود تا انتقال صوت و حرارت از جداره‌ها به صفر نزدیک گردد. تسلط بر نحوه تحویل پنجره از نصاب مستلزم دقت به لایه‌های پنهان زیر فینیشینگ است.
تزریق عمیق فوم پلی‌اورتان ضدصدا در برابر ماستیک‌کاری صوری
بسیاری از نصاب‌های غیرمتخصص برای کاهش هزینه‌ها، فضای خالی پشت فریم لبه‌دار بازسازی (پروفیل رنوویشن) را خالی رها کرده و صرفاً یک لایه سطحی چسب ماستیک می‌زنند:
- تراکم و پرشدگی کامل شکاف با فوم PU: کل عمق فاصله بادخور (حداقل ۵ تا ۱۰ میلی‌متر) باید با فوم پلی‌اورتان متراکم پر شود. فوم پلی‌اورتان پس از پف کردن، نقش عایق صوتی و حرارتی صلب را ایفا می‌کند.
- برش تمیز فوم اضافی قبل از چسب‌کاری: فوم‌های بیرون‌زده پس از خشک‌شدن کامل باید با کاتر به صورت صاف و زاویه‌دار بریده شوند تا بستری مناسب برای اعمال چسب سیلیکون ماستیک فراهم شود.
- چسب سیلیکون ماستیک خنثی (Neutral): لایه رویی آب‌بندی در درزهای بیرونی و داخلی باید با چسب سیلیکون ماستیک آنتی‌یووی (مقاوم در برابر تابش آفتاب و تغییرات دمایی) با ضخامت یکنواخت و بدون بریدگی اجرا شده باشد.
سلامت، جنس و عدم کشیدگی نوارهای لاستیکی EPDM
لاستیک‌های آب‌بندی در خط مقدم جلوگیری از نفوذ گردوغبار، باد و باران هستند. در چک‌لیست نحوه تحویل پنجره از نصاب باید وضعیت لاستیک‌ها جزءبه‌جزء بازرسی شود:
- اصالت متریال EPDM: لاستیک‌های مرغوب اتیلن پروپیلن داین مونومر (EPDM) بر خلاف لاستیک‌های پی‌وی‌سی یا بازیافتی، در سرمای شدید خشک و شکننده نشده و در گرمای تابستان نرم و چسبنده نمی‌شوند و بوی مواد نفتی نامرغوب نمی‌دهند.
- پیوستگی در گوشه‌ها: لاستیک‌های درزبندی نباید در چهار گوشه لنگه و فریم بریده شده و منگنه شوند؛ نوار باید به صورت یکپارچه چرخیده و اتصال آن صرفاً در یک نقطه با چسب مخصوص لاستیک چسبانده شود.
- تست فشردگی لاستیک با کاغذ: یک برگ کاغذ A4 را بین لنگه و فریم قرار داده و دستگیره را ببندید. هنگام کشیدن کاغذ، نباید کاغذ به راحتی و بدون مقاومت خارج شود؛ خروج آسان کاغذ نشان‌دهنده نبود هوابندی و عدم رگلاژ صحیح است.
ارزیابی تخصصی یونیت شیشه دوجداره و تایید فرآیند تولید صنعتی
شیشه صنعتی بیش از ۸۰ درصد مساحت یک پنجره را تشکیل می‌دهد؛ بنابراین کوچک‌ترین افت کیفی در آن، کل کارایی سیستم را مختل می‌کند. آگاهی از نحوه تحویل پنجره از نصاب به شما کمک می‌کند تا شیشه‌های دوجداره صنعتی و استاندارد را از نمونه‌های بی‌کیفیت کارگاهی که با چسب‌های غیراستاندارد ساخته می‌شوند تشخیص دهید.
تایید شیشه فلوت سوپر کلیر، عدم اعوجاج نوری و نبود گاز متفرقه
شیشه‌های مورد استفاده باید حداکثر شفافیت نوری و کمترین ضریب خطای دید را داشته باشند:
- بررسی یکنواختی و شفافیت شیشه: شیشه‌های دوجداره باکیفیت حاصل شیشه فلوت سوپر کلیر کوره صنعتی (مانند فلوت اردکان) هستند. هنگام نگاه زاویه‌دار به شیشه نباید هیچ‌گونه اعوجاج، موج‌های افقی یا موج‌های ناشی از تنش سکوریت غیراستاندارد مشاهده شود.
- شفافیت بین دو جداره و عدم وجود غبار: فضای درونی یونیت دوجداره باید کاملاً پاکیزه، بدون پرز، لکه اثر انگشت یا قطرات رطوبت باشد. هرگونه تیرگی داخلی نشانگر تولید غیربهداشتی و عدم وکیوم استاندارد است.
- تست شعله فندک برای بررسی ضخامت و لایه‌ها: شعله فندک را به جداره شیشه نزدیک کنید. در شیشه دوجداره باید ۴ بازتاب شعله دیده شود. اگر شیشه از نوع Low-E (کنترل‌کننده حرارت) باشد، رنگ یکی از شعله‌های بازتابی متمایل به صورتی یا بنفش خواهد بود که نشان‌دهنده وجود پوشش نانومتری نقره است.
کنترل اسپیسر یکپارچه، سوپاپ گاز آرگون و چسب بوتیل و پلی‌سولفاید
طول عمر یونیت شیشه دوجداره کاملاً به لایه‌های سیلر و درزبندی محیطی آن بستگی دارد:
- اسپیسر آلومینیومی بندینگ (یکپارچه خم‌شده): در خطوط تولید مکانیزه، اسپیسر در چهار گوشه برش نمی‌خورد بلکه با دستگاه خم می‌شود و فقط یک نقطه اتصال دارد. اسپیسرهای برش‌خورده با گوشه‌های پلاستیکی دستی معمولاً پس از دو سال دچار نشت گاز آرگون می‌شوند.
- تزریق چسب اولیه بوتیل (Primary Seal): بین اسپیسر و سطح شیشه باید یک لایه مشکی یکنواخت چسب بوتیل قرار داشته باشد تا مانع نفوذ بخار آب به محفظه داخلی شود.
- چسب ثانویه پلی‌سولفاید ساختاری (Secondary Seal): لبه خارجی شیشه باید با چسب پلی‌سولفاید مشکی دومکشی به عمق حداقل ۳ تا ۵ میلی‌متر پوشانده شده باشد. این چسب باید کاملاً خشک، الاستیک و بدون حباب هوا یا چسبندگی به دست باشد.
- سوپاپ‌های تزریق گاز آرگون: وجود دو دریچه یا سوپاپ پلاستیکی در قطر اسپیسر نشان‌دهنده تزریق گاز آرگون با دستگاه و خروج هوای مرطوب داخلی است. همچنین مواد رطوبت‌گیر (سیلیکاژل) داخل اسپیسر باید استاندارد باشند تا از بخارزدگی داخلی جلوگیری کنند.
موقعیت و ضخامت تاکوزها (تاکوزهای زیر شیشه جهت انتقال بار به لولاها)
نحوه نشاندن شیشه در داخل لنگه بازشو یکی از کلیدی‌ترین مراحل نصب است. در اصول نحوه تحویل پنجره از نصاب، باید مطمئن شوید نصاب از قطعات پلاستیکی تنظیم‌کننده ارتفاع موسوم به تاکوز (Bridge Blocker / Setting Block) در موقعیت‌های مهندسی استفاده کرده است:
- شیشه نباید هرگز مستقیماً با پروفیل UPVC یا آلومینیوم تماس داشته باشد، زیرا تنش‌های موضعی منجر به شکست حرارتی و ترک‌خوردگی شیشه می‌شود.
- در لنگه‌های لولایی، تاکوزها باید به شکل ضربدری (یکی در گوشه پایین سمت لولا و دیگری در گوشه بالا سمت دستگیره) تعبیه شوند تا وزن شیشه، لنگه را دچار افتادگی (Sagging) نکند.
تست سلامت مکانیزم یراق‌آلات، بازشوها و آزمون‌های میدانی رگلاژ
یراق‌آلات پنجره قلب تپنده آن هستند. اگر پنجره‌ای به درستی رگلاژ نشود، بهترین پروفیل‌ها و گالوانیزه‌ها نیز نمی‌توانند مانع ورود آلودگی صوتی به محیط مسکونی شوند. در فرآیند نحوه تحویل پنجره از نصاب، باید تمامی مکانیزم‌های حرکتی به طور مجزا زیر بار عملیاتی تست شوند.
تست عملکرد نرم، چرخش دستگیره و قفل‌شوندگی زاماک‌ها
لنگه بازشو در تمام وضعیت‌های خود باید حرکتی روان و بی‌صدا داشته باشد:
- حرکت ۹۰ و ۱۸۰ درجه دستگیره: دستگیره پنجره باید بدون نیاز به اعمال نیروی بیش‌ازحد یا فشار دست، نرم بچرخد. گیر کردن دستگیره در زاویه ۴۵ درجه یا عدم چرخش کامل به سمت پایین، نشانه عدم هم‌راستایی زبانه اسپانیولت با زاماک‌های روی فریم است.
- درگیری هم‌زمان پلیت‌های قارچی (i-Cam): در پنجره‌های دوجداره استاندارد، اسپانیولت‌ها مجهز به بادامک‌های قارچی شکل ضدسرقت هستند. هنگام چرخاندن دستگیره، تمامی این بادامک‌ها باید به صورت هماهنگ وارد زاماک‌های فولادی روی قاب شوند و لنگه را با قدرت به سمت لاستیک فشرده سازند.
- عدم سایش لنگه به قاب هنگام باز و بسته شدن: لنگه بازشو نباید در هیچ نقطه‌ای با قاب پایینی یا بالایی اصطکاک داشته باشد. صدای جیرجیر یا کشیده شدن گوشه لنگه به فریم نشان‌دهنده افتادگی لنگه و عدم تنظیم پیچ‌های آلن لولاهای تنظیمی سه‌بعدی است.
عملکرد سیستم‌های دوحالته (Tilt & Turn) و کشویی/لیفت
در صورتی که پنجره شما از نوع دوحالته یا سیستم‌های کشویی است، موارد زیر را کنترل کنید:
- تست حالت کلنگی (Tilt): با چرخاندن دستگیره به سمت بالا (زاویه ۱۸۰ درجه)، بالای لنگه باید با زاویه‌ای استاندارد (حدود ۱۵ درجه) به سمت داخل باز شود و قیچی یراق وزن لنگه را بدون لرزش نگه دارد.
- تست مکانیزم ضد چرخش اشتباه (Mis-handling Device): این قطعه مانع از باز شدن هم‌زمان پنجره در حالت لولایی و کلنگی می‌شود. هنگام باز بودن لنگه، دستگیره نباید بتواند آزادانه بچرخد.
- حرکت بارهای سنگین در سیستم‌های کشویی یا لیفت‌انداسلاید: در سیستم‌های کشویی، غلطک‌های بلبرینگی با مغزی برنجی یا تفلون ضدسایش باید وزن سنگین لنگه را مهار کرده و حرکت روی ریل استیل با فشار یک انگشت انجام گیرد؛ هرگونه پرش، لرزش یا صدای اضافی نشان از تاب‌برداشتگی ریل یا خرابی غلطک دارد.
تست‌های سرانگشتی و میدانی کارفرما برای ارزیابی نهایی درزبندی
پس از بررسی‌های بصری و مکانیکی، نوبت به آزمایش‌های کاربردی و حسی در چارچوب نحوه تحویل پنجره از نصاب می‌رسد. این تست‌ها ابزارهایی سریع، بدون هزینه و بسیار دقیق برای شناسایی منافذ عبور صوت و هوا هستند.
تست نفوذ نور و تست اصطکاک خط‌کش فلزی
برای بررسی درزهای محیطی بسته شدن پنجره:
- تست چراغ‌قوه در تاریکی: در هنگام شب، چراغ‌قوه پرنور گوشی همراه را در امتداد شیار خارجی پنجره بگیرید و از داخل اتاق درزها را بررسی کنید. عبور کوچک‌ترین پرتو نور نشانه عدم تطابق لنگه و ضعف لاستیک است.
- تست ضخامت‌سنجی با فیلر یا خط‌کش نازک: یک خط‌کش پلاستیکی نازک نباید بتواند از بین لاستیک‌های درزبندی لنگه بسته عبور کند. فشرده‌شدن لاستیک باید در سرتاسر محیط پیرامونی کاملاً یکدست باشد.
تست هدایت آب، شیارهای تخلیه و تست دود سنجش کوران هوا
آب‌بندی در شرایط باران‌های سیل‌آسا مسئله‌ای حیاتی برای جلوگیری از نم‌زدگی گچ و کاغذدیواری است:
- تست ریختن آب در کف فریم: یک پارچ آب را داخل ناودانی کف فریم بریزید. آب باید در عرض چند ثانیه از طریق شیارهای تخلیه آب (Water Drainage) تعبیه شده در بدنه خارجی پروفیل به بیرون ساختمان تخلیه شود و نباید به هیچ عنوان در محفظه داخلی فریم تجمع یافته یا به سمت دیوار اتاق سرریز کند.
- کپ‌های خروجی آب باران: شیارهای خارجی تخلیه آب باید حتماً دارای درپوش‌های پلاستیکی یک‌طرفه (Drainage Caps) باشند تا باد مخالف مانع خروج آب نشده و صدای سوت ناشی از کوران باد ایجاد نگردد.
- تست دود یا شعله برای تشخیص نشتی هوا: یک عود روشن یا شعله کبریت را در اطراف لبه‌های پنجره بسته حرکت دهید. هرگونه انحراف شعله یا دود نشانه مستقیم نشت جریان هوا و عایق‌نبودن درزهاست که نیازمند رگلاژ مجدد بادامک‌های اسپانیولت است.
بررسی جزئیات تحویل تمیز، اکسسوری‌ها و چک‌لیست اقلام تحویلی
در آخرین مرحله از نحوه تحویل پنجره از نصاب، نظافت، عدم آسیب‌دیدگی مصالح پیرامونی و مستندات فنی باید ارزیابی و صورت‌جلسه گردند.
جداسازی چسب‌های محافظ و عدم خط‌وخش روی پروفیل‌ها
لیبل‌های محافظ پروفیل نباید به مدت طولانی پس از نصب روی پنجره باقی بمانند:
- کندن فوری برچسب‌های محافظ: تابش آفتاب ظرف چند هفته چسب لیبل‌های محافظ را به پی‌وی‌سی می‌پزد و پاک کردن آن‌ها ناممکن می‌شود. نصاب موظف است پس از نصب و درزبندی، برچسب‌ها را به صورت کامل بکند تا خط‌وخش‌های احتمالی ناشی از حمل، سنگ فرز یا رنده‌کاری آشکار شوند.
- عدم پلیسه در شیارهای زهوار: زوایای برش زهوارهای نگه‌دارنده شیشه باید با زاویه فارسی ۴۵ درجه کامل جفت شده باشند و پلیسه پلاستیکی یا فاصله بین درز زهوارها وجود نداشته باشد.
- وجود تمام کاورهای لولا و درپوش‌ها: تمامی لولاها باید دارای کاورهای پلاستیکی دکوراتیو همرنگ باشند تا از ورود گردوغبار به گریس روان‌کاری لولا جلوگیری شود.
صورت‌جلسه تحویل‌گیری، گارانتی کتبی و تسویه‌حساب مرحله‌ای
تسویه‌حساب مالی با اکیپ اجرایی باید تنها پس از رضایت از چک‌لیست فوق و امضای صورت‌جلسه صورت پذیرد:
- دریافت ضمانت‌نامه مکتوب شرکتی برای عدم تغییر رنگ پروفیل، عدم بخارزدگی بین دو جداره شیشه صنعتی و کارکرد بدون نقص یراق‌آلات تنظیمی.
- تعهد مکتوب نصاب برای انجام یک نوبت رگلاژ رایگان دوره‌ای پس از نشست احتمالی ساختمان یا تغییر فصل اول.
- تحویل آچار مخصوص آلن رگلاژ لولاها و اسپانیولت‌ها به همراه راهنمای نحوه نگهداری دوره‌ای لاستیک‌ها با سیلیکون مایع.
اجرای دقیق این آزمون‌ها تضمین می‌کند که پروژه تعویض پنجره بدون تخریب شما به بالاترین بازدهی صوتی و حرارتی دست یابد و آرامش ماندگاری را در فضای زندگی رقم بزند. کارشناسان فنی و مهندسی برنا پنجره همواره آماده ارائه مشاوره‌های دقیق میدانی، نقشه‌کشی شاپ‌درایینگ و نظارت بر فرآیندهای تولید و نصب استاندارد هستند تا سرمایه‌گذاری ساختمانی شما به امن‌ترین شیوه ممکن محقق گردد.
