ورودی یک ساختمان تجاری، اداری یا عمومی پرتردد، گلوگاه ارتباطی معماری و بهره‌برداری پروژه است. در پروژه‌های پررفت‌وآمد، اختلال چندساعته در عملکرد لنگه‌های متحرک یا از‌تنظیم‌خارج‌شدن سنسورها نه‌تنها جریان تردد مراجعان را مختل می‌کند، بلکه اتلاف شدید برودت و حرارت، تحمیل هزینه‌های سنگین به تأسیسات مرکزی و ایجاد نارضایتی عمومی را در پی دارد. تجربه میدانی در نظارت پروژه‌های ساختمانی نشان می‌دهد تفکر سنتیِ خرید اپراتور بدون توجه به محاسبات مهندسی وزن، شاسی‌کشی سازه‌ای و مشخصات شیشه، شایع‌ترین عامل خرابی زودهنگام سیستم‌های بازشو است. انتخاب و اجرای درب اتوماتیک شیشه‌ای صرفاً سفارش چند لت شیشه سکوریت و نصب یک موتور بالای بازشو نیست؛ این فرآیند، تلفیقی دقیق از تحلیل بارهای دینامیکی، مقاومت سازه‌ای در برابر نیروی مکش و فشار باد، جانمایی مکانیزم‌های الکترومکانیکی و هوابندی اصولی پیرامون دهانه است. در این بررسی تحلیلی، الزامات اجرایی انتخاب سیستم اسلایدینگ، فاکتورهای زیرساختی و چک‌لیست‌های پیشگیرانه را از زاویه دید مهندسی سازه و نظارت فنی بررسی می‌کنیم.
الزامات سازه‌ای، تحلیل بار دینامیک و انتخاب متریال لت‌ها در ورودی‌های پرتردد
پیش از اقدام به سفارش یا اجرای درب اتوماتیک شیشه‌ای، نخستین گام در دفتر فنی پروژه، محاسبه دقیق وزن شیشه‌ها، عرض بازشو و فرکانس تردد روزانه است. بی‌توجهی به انطباق مشخصات مکانیکی اپراتور با وزن لت‌های متحرک، تنش‌های برشی مستمری به هنگرها و تسمه انتقال قدرت وارد می‌کند که نتیجه آن سایش زودرس پولی‌ها، لرزش لنگه‌ها در سرعت‌های بالا و در نهایت توقف کامل سیستم است.
محاسبه ظرفیت باربری مکانیکی و نوع موتور در تردد مداوم

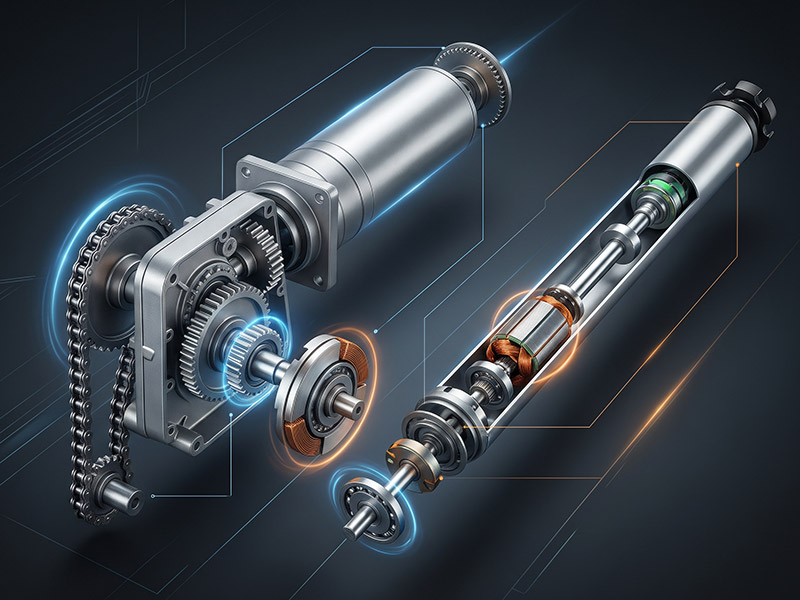

در پروژه‌های اداری و تجاری با حجم تردد بسیار بالا، انتخاب موتور باید بر پایه چرخه عملکرد پیوسته (Continuous Duty Cycle) صورت گیرد. موتورهای براشلس (Brushless) به دلیل حذف جاروبک، اصطکاک داخلی نزدیک به صفر و راندمان حرارتی بالا، اصلی‌ترین گزینه برای بازشوهای سنگین به شمار می‌روند:
- محاسبه لنگر و گشتاور دینامیکی: وزن هر لنگه متحرک در ابعاد استاندارد با فریم و شیشه لمینت یا سکوریت بین ۸۰ تا ۱۵۰ کیلوگرم متغیر است. اپراتور انتخابی باید دارای توان نامی کافی جهت تحمل شتاب اولیه مثبت در شروع حرکت و شتاب منفی در ترمز انتهایی باشد، بدون آنکه دچار افزایش دمای غیرمجاز در سیم‌پیچ شود.
- استحکام هنگرها و غلتک‌ها: غلطک‌های باربر باید از جنس پلی‌آمید تقویت‌شده با رینگ فولادی باشند تا در برابر فشارهای دینامیکی پیوسته تغییر فرم ندهند و حرکت لت‌ها بر روی ریل آلومینیومی بدون صدا و ارتعاش صورت گیرد.
- تسمه‌های انتقال نیرو: استفاده از تسمه‌های دندانه‌دار مسلح به الیاف کولار یا سیم‌های فولادی مانع از کشیدگی طولی و افت کشش تسمه در طول زمان می‌شود؛ پدیده‌ای که در صورت استفاده از تسمه‌های معمولی، خطای موقعیت‌یابی انکودر و ضربه زدن لنگه‌ها به استپرهای انتهایی را موجب می‌گردد.
مهندسی شیشه و پروفیل‌های دربرگیرنده در اجرای درب اتوماتیک شیشه‌ای
ایمنی عابران، عایق‌بندی صوت و دما، و پایداری در برابر فشارهای ضربه‌ای وابسته به مشخصات پکیج شیشه است. کارخانه‌های استاندارد و صنعتی همواره شیشه فلوت سوپر کلیر اردکان را به عنوان بیس تولید شیشه‌های ایمنی به کار می‌برند تا خطای اعوجاج بصری و شکست خودبه‌خودی ناشی از ناخالصی‌های سولفید نیکل به حداقل ممکن برسد:
- شیشه سکوریت در برابر لمینت: برای ورودی‌های استاندارد، شیشه ۱۰ میلی‌متر سکوریت حرارت‌دیده انتخاب رایج است. با این حال، در ساختمان‌های عمومی پرریسک، بانک‌ها و مجتمع‌های تجاری بزرگ، استفاده از شیشه لمینت دو لایه ۶ یا ۵ میلی‌متر همراه با طلق PVB شفاف به ضخامت ۱.۵۲ یا ۰.۷۶ میلی‌متر الزامی است تا در صورت هرگونه ضربه شدید، انسجام شیشه حفظ شده و خطری متوجه مراجعان نشود.
- فریم‌های اکسترود آلومینیومی: مقاطع آلومینیومی فریم نباید صرفاً جنبه زیبایی داشته باشند. ضخامت گوشت آلومینیوم فریم، نحوه لقمه‌بندی در گوشه‌ها و کیفیت آنادایز یا پوشش رنگ پودری الکترواستاتیک نقشی کلیدی در مقاومت پیچشی لت‌ها دارد. فریم‌های ضعیف در کورس‌های سرعتی دچار پیچش شده و فشار نامتقارن به غلتک‌ها وارد می‌سازند.
شاسی‌کشی، هوابندی و جزئیات تراز سازه‌ای در فاز نصب
دقیق‌ترین و گران‌ترین اپراتورهای دنیا نیز اگر بر روی بستر زیرسازی تراز، شاقول و بدون اعوجاج مستقر نشوند، در کمتر از شش ماه با نقص فنی روبه‌رو خواهند شد. حساسیت نظارتی در اجرای درب اتوماتیک شیشه‌ای دقیقاً بر اتصال صلب شاسی به اسکلت اصلی ساختمان متمرکز است.
الزامات قوطی‌کشی فلزی و پیشگیری از خمش تیر حامل
قوطی زیرسازی وظیفه انتقال کلیه بارهای ثقلی لنگه‌ها، ضربات ناشی از شتاب ترمز و بارهای جانبی باد را به سازه اصلی بر عهده دارد:
- مشخصات مقاطع شاسی: برای دهانه‌های تا عرض ۴ متر معمولاً از قوطی استاندارد ۸۰×۸۰ میلی‌متر با حداقل ضخامت ورق ۳ میلی‌متر استفاده می‌شود. در دهانه‌های بزرگتر یا بازشوهای تلسکوپی سنگین، استفاده از مقاطع ۱۰۰×۱۰۰ یا دوبل ناودانی با ضخامت ۴ میلی‌متر جهت جلوگیری از خیز (Deflection) الاستیک در وسط دهانه الزامی است.
- کنترل خیز تیر و شاقولی دو محوره: میزان خیز مجاز تیر حمال بر اساس استانداردهای مهندسی نباید از L/500 تجاوز کند. در غیر این صورت، ریل اپراتور در مرکز دهانه دچار افتادگی شده و فاصله لت‌ها از کف در طول مسیر حرکت تغییر می‌کند. همچنین تراز بودن قوطی با تراز لیزری ۳۶۰ درجه و بررسی شاقولی در هر دو راستای افقی و عمودی، شرط اصلی حرکت روان هنگرها است.
- جوشکاری و اتصالات باربر: اتصالات شاسی فلزی به تیرها یا ستون‌های بتنی و فولادی سازه باید به وسیله پلیت‌های رول‌بولت‌شده مکانیکی مستحکم یا جوش‌های گوشه با ابعاد محاسباتی انجام شود؛ اتصال شاسی به رابیتس، دیوارهای کاذب کناف یا وال‌پست‌های غیرباربر خطای مهندسی نابخشودنی محسوب می‌شود.
درزبندی محیطی، لاستیک‌های EPDM و هوابندی درزهای بازشو
یکی از کارکردهای اصلی درب‌های شیشه‌ای خودکار در مبحث ۱۹ مقررات ملی ساختمان، کنترل نفوذ هوا و کاهش بار برودتی/حرارتی لابی ورودی است. متأسفانه در برخی پروژه‌ها برای کاهش هزینه‌ها از نوارهای آب‌بندی PVC بی‌کیفیت یا پرزهای مویی متفرقه استفاده می‌شود که در کوتاه‌مدت دچار دفرمگی و ریزش می‌شوند:
- لاستیک‌های درزبندی EPDM: کلیه اتصالات پیرامونی فریم به شیشه و درزهای هوابندی مابین لت متحرک و لت ثابت باید به وسیله گسکت‌های استاندارد EPDM با الاستیسیته پایدار مجهز شوند. این لاستیک‌ها در بازه دمایی گسترده و در برابر تابش شدید اشعه فرابنفش (UV) خاصیت انعطاف‌پذیری خود را حفظ می‌کنند.
- پرزگیرهای متراکم صنعتی: در فواصل باریک حرکتی بین لنگه‌های متحرک و فریم اصلی، نصب پرزگیرهای متراکم پلی‌روپیلن تقویت‌شده با تیغه میانی الزامی است تا مانع از ورود گردوغبار، باد و هدررفت انرژی در زمان سکون لت‌ها شود.
- کف‌پوش و هدایت‌کننده‌های زمینی: راهنماهای کف (Floor Guides) باید به‌گونه‌ای رگلاژ شوند که لنگه‌ها کمترین لقی محوری را نسبت به باد داشته باشند، بدون آنکه اصطکاک بازدارنده‌ای در کف ایجاد کنند. استفاده از راهنماهای تفلونی مقاوم در برابر سایش درون ریل مخفی یا شیار زیرین لت، پایداری حرکتی را تضمین می‌نماید.
الکترونیک، سنسورهای مایکروویو و پایداری در قطعی برق
مغز متفکر سیستم اتوماتیک، برد الکترونیکی (میکروپروسسور) و ادوات تشخیصی آن است. در اجرای درب اتوماتیک شیشه‌ای برای ساختمان‌های پرترافیک، سیستم‌های الکترونیکی باید از بالاترین استانداردهای ایمنی و پایداری در مواجهه با نوسانات شبکه برق برخوردار باشند.
تحلیل فنی انواع سنسورهای تشخیص و ایمنی
انتخاب و تنظیم نادرست سنسور، زمینه بروز حوادث یا باز و بسته‌های بیهوده (Ghost Opening) را فراهم می‌سازد:

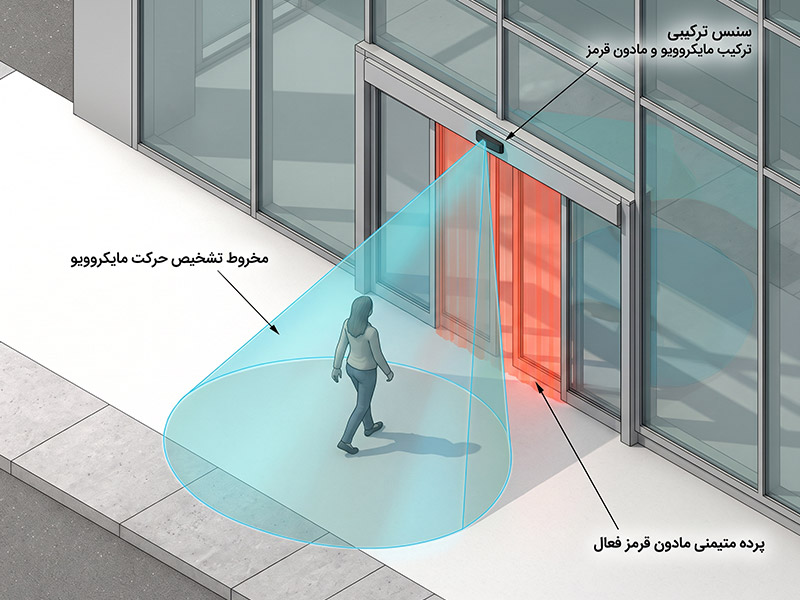

- سنسورهای ترکیبی مایکروویو و مادون قرمز (Radar + Infrared): بهترین انتخاب برای فضاهای عمومی، چشمی‌های دوکاره است. بخش مایکروویو حرکت افراد در زاویه روبرو را به سرعت تشخیص داده و دستور بازشو را صادر می‌کند، در حالی که پرده مادون قرمز فعال (Active Infrared Curtain) ناحیه آستانه درب را پوشش می‌دهد. چنانچه فردی در آستانه درب بی‌حرکت بایستد، پرده نوری از بسته شدن لنگه‌ها و برخورد با وی جلوگیری می‌کند.
- قابلیت جهت‌یابی و تفکیک حرکت: سنسورهای پیشرفته توانایی تشخیص حرکت رو به جلو از تردد عرضی را دارند. با این فناوری، افرادی که صرفاً از مقابل ورودی عبور می‌کنند بدون قصد ورود، موجب فعال شدن بی‌دلیل سیستم نمی‌شوند که این ویژگی افت تبادل انرژی لابی را تا ۳۰ درصد مهار می‌کند.
- سنسورهای فتوسل خطی ایمنی: تعبیه یک جفت چشمی خطی ایمنی بین لنگه‌ها در ارتفاع ۲۰ و ۶۰ سانتی‌متری از کف، لایه حفاظتی مضاعفی است تا موانع با ارتفاع کم (مانند چرخ‌دستی‌ها، ویلچر یا کودکان) بدون خطا شناسایی شوند.
زیرساخت تغذیه اضطراری، قفل‌های الکترومکانیکی و سیستم‌های خروج اضطراری
ایمنی ساکنان در شرایط بحرانی مانند حریق یا زلزله، تابع مستقیم طراحی مدارات فرمان و کنترلرهای ورود و خروج است:
- پکیج باتری پشتیبان (UPS داخلی): اپراتور باید مجهز به باتری بک‌آپ لیتیومی یا سرب‌اسیدی باشد تا در هنگام قطع برق شبکه شهری، حداقل قابلیت اجرای ۵۰ تا ۱۰۰ چرخه باز و بسته شدن کامل را تامین نموده و پس از افت ولتاژ نهایی، بنا بر پروتکل تعریف‌شده به صورت اتوماتیک در موقعیت «کاملاً باز» متوقف شود.
- قفل برقی بی‌استابل و حالت‌های عملکردی: در مراکز اداری و صرافی‌ها، قفل الکترومغناطیسی یا قفل‌های موتوردار بی‌استابل برای تثبیت لت‌ها در حالت قفل شبانه الزامی است. این قفل‌ها هنگام وارد آمدن فشار فیزیکی دستی، مانع از باز شدن لنگه‌ها به وسیله سارقین می‌شوند.
- سیستم خروج اضطراری (Break-Out): در راهروها و مسیرهای منتهی به پله فرار که مسیر تخلیه اضطراری به شمار می‌روند، اجرای درب اتوماتیک شیشه‌ای با مکانیزم لولایی-کشویی خروج اضطراری ضروری است. در این مکانیزم، لت‌های متحرک و حتی لت‌های ثابت در مواقع لزوم با فشار دست به سمت بیرون باز شده و عرض عبور کاملی جهت تخلیه ایمن جمعیت فراهم می‌کنند.
تفاوت کیفی اجرای مهندسی با راه‌اندازی‌های کارگاهی و بدون رگلاژ
در بازار ساخت‌وساز تفاوت قیمت‌های قابل‌توجهی میان شرکت‌های مهندسی معتبر و اکیپ‌های خرده‌پای نصب مشاهده می‌شود. ریشه این تفاوت‌ها در فرآیندهای فنی نهفته است که کارفرمایان ممکن است در مرحله اول تحویل پروژه متوجه آنها نشوند، اما طی سال‌های بهره‌برداری آثار خود را نشان می‌دهند:
- شیشه‌های کوره استاندارد در برابر شیشه‌های متفرقه: شرکت‌های پیشرو شیشه‌ها را مستقیماً از کارخانجات صنعتی معتبر نظیر شیشه فلوت سوپر کلیر اردکان تهیه می‌کنند که در کوره‌های افقی پیشرفته سکوریت شده و فاقد موج، خط و خش، یا تلورانس ضخامت هستند. شیشه‌های کارگاهی بی‌کیفیت اغلب تابیدگی دارند و این تابیدگی مانع از حرکت هم‌راستای دو لت و افزایش اصطکاک نوارهای آب‌بندی می‌شود.
- ریل‌های آلومینیومی تعویض‌پذیر و عایق صدا: در سیستم‌های مهندسی، مقطع ریل فوقانی از جنس آلومینیوم آلیاژی آنادایز با سختی بالا همراه با یک نوار لاستیکی صداگیر داخلی (Rubber Damper) است تا لرزش موتور به اسکلت انتقال نیابد. همچنین وجود سطح مقطع استیل ضدزایش روی ریل اصلی، امکان تعویض بخش سایشی را بدون نیاز به دمونتاژ کامل شاسی میسر می‌سازد. در نمونه‌های غیراستاندارد، غلتک مستقیماً روی آلومینیوم خام با ضخامت کم حرکت کرده و به سرعت شیار برمی‌دارد.
- سیم‌کشی استاندارد و داکت‌کشی پنهان: کابل‌های ارتباطی سنسورها، برق اصلی و قفل‌ها باید در داخل مقاطع شاسی با داکت‌های مجزا عبور داده شوند. استفاده از سیم‌های رشته‌ای افشان با سطح مقطع مناسب و پوشش شیلددار جهت جلوگیری از نویزهای محیطی الزامی است. عدم رعایت این اصل فنی به ارسال کدهای خطای کاذب در کنترل‌باکس می‌انجامد.
- رگلاژ دقیق زاویه و شتاب حرکتی: کالیبراسیون زاویه بازشو، تنظیم نرم‌افزاری فاصله ایست نرم (Soft Stop) و رگلاژ دقیق میکروسوئیچ‌ها یا انکودرها نیازمند دستگاه‌های پروگرامر پرتابل اختصاصی است. اپراتورهایی که با روش‌های تجربی دستی رگلاژ می‌شوند، تنش‌های ضربه‌ای پیاپی به سازه فریم تحمیل می‌کنند.
مدیریت ریسک تأمین، شاپ‌درایینگ و کنترل کیفی در برنا پنجره
یک کارفرمای هوشمند پیش از انعقاد قرارداد، صرفاً به شنیدن نام کشور سازنده موتور یا مارک‌های متداول بازار بسنده نمی‌کند، بلکه به زنجیره تأمین، توانایی مهندسی شرکت مجری و مستندات تضمین کیفیت توجه دارد. برنا پنجره با یکپارچه‌سازی فرآیند از طراحی تا نصب، کلیه خطرات ناشی از خطای انسانی و واسطه‌گری را در پروژه‌های ملی و مسکونی مهار می‌کند:
- دفتر فنی و نقشه‌های شاپ‌درایینگ (Shop Drawings): پیش از هرگونه جوشکاری و سفارش شیشه، تیم مهندسی برنا پنجره نقشه‌های ازبیلت دقیق، کد ارتفاعی تمام‌شده کف، جزئیات سازه نگه‌دارنده و بار باد منطقه را به کمک نرم‌افزارهای مهندسی مدل‌سازی کرده و تداخل‌های اجرایی با سایر تأسیسات سقف کاذب و سردر ورودی را حل‌وفصل می‌نماید.
- کنترل کیفی متریال و زنجیره تأمین مستقیم: کلیه پروفیل‌های فریم، یراق‌آلات، بلبرینگ‌ها و شیشه‌های مصرفی تحت پروتکل‌های بازرسی کیفی چندمرحله‌ای قرار می‌گیرند. استفاده انحصاری از شیشه‌های کارخانه‌ای صنعتی با برچسب اصالت سوپر کلیر، شفافیت و تاب‌آوری حداکثری پروژه را تضمین می‌کند.
- تعهد در شرایط ناپایدار اقتصادی: به دلیل وجود دپوی مستقل متریال، موتورها و مقاطع آلومینیومی، تحویل تجهیزات و اتمام فرآیند اجرای درب اتوماتیک شیشه‌ای دقیقاً بر اساس برنامه زمان‌بندی تعهدشده و بدون توقف‌های ناشی از نوسانات ارزی انجام می‌پذیرد.
- پایش دوره‌ای و خدمات نگهداری منظم: پایش دوره‌ای فشار کشش تسمه‌ها، تمیزکاری مسیر ریل، بررسی عملکرد باطری پشتیبان و روغن‌کاری یاتاقان‌ها در قالب قراردادهای مدون پشتیبانی، عمر مفید سیستم‌های هیدرولیک و الکترومکانیک نصب‌شده را بیش از دو برابر ارتقا می‌دهد.
تضمین کارکرد روان و پایدار ورودی‌های ساختمانی نیازمند تلفیق داده‌های فنی سازه، محاسبات بار ترافیکی و بهینه‌سازی تأسیسات مکانیکی است. اگر در مرحله طراحی فاز دو، بازسازی ورودی‌های قدیمی یا اجرای شاسی‌کشی پروژه‌های پرتردد خود با سوالات فنی مواجه هستید، تیم مهندسی و دفاتر طراحی تخصصی برنا پنجره آماده بررسی نقشه‌ها، برداشت دقیق میدانی و ارائه نقشه‌های شاپ‌درایینگ بهینه‌سازی‌شده برای پروژه شما هستند.
