انتخاب پیشرانه در ورودی‌های پرتردد ساختمانی، تفاوت میان عملکرد بی‌دغدغه ده ساله یا هزینه‌های مداوم تعویض سیم‌پیچ و گیربکس است. در پروژه‌های ساختمانی، پارکینگ‌های مجتمع‌های مسکونی و ورودی‌های صنعتی، درک دقیق تفاوت موتور ساید و توبلار کرکره نقشی حیاتی در تضمین ایمنی، جلوگیری از داغ کردن موتور در ساعات اوج رفت‌وآمد و مدیریت هزینه‌های بلندمدت ساختمان ایفا می‌کند. سازندگان و ناظران باتجربه می‌دانند که وزن نهایی تیغه‌ها، ضرایب اصطکاک ریل‌ها و رژیم ترافیکی رمپ پارکینگ، سیستم محرکه مناسب را دیکته می‌کنند و اکتفا به توان اسمی کاتالوگ‌ها بدون محاسبه بارهای استاتیکی و دینامیکی، بزرگ‌ترین خطای محاسباتی در سیستم‌های حفاظتی است.
در پروژه‌های عمرانی متعدد دیده‌ایم که انتخاب یک موتور صرفاً بر اساس اشغال فضای کمتر در دهانه، پس از چند ماه به سوختن خازن راه‌انداز، خرابی مدار فرمان و در نهایت انسداد کامل ورودی پارکینگ در ابتدای صبح انجامیده است. هدف از بررسی مهندسی تفاوت موتور ساید و توبلار کرکره، شناخت ماهیت سازه‌ای، ساختار گیربکس، نوع سیستم انتقال نیرو، استهلاک حرارتی و نحوه تعمیرپذیری این دو پیشرانه است تا مهندسان ناظر، مجریان و مدیران ساختمان پیش از ثبت سفارش، انتخابی مهندسی‌شده و منطبق بر استاندارد داشته باشند.

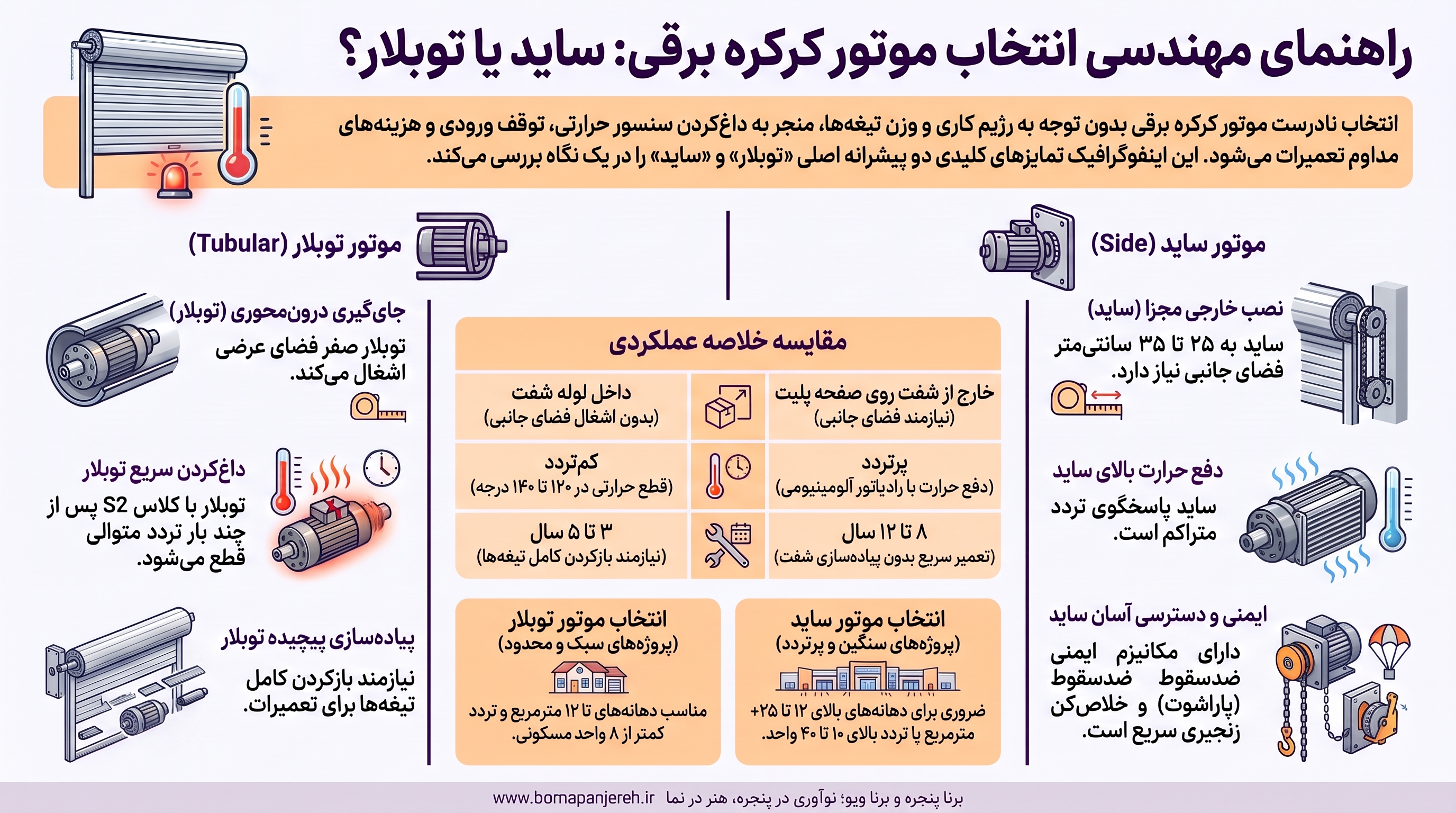

معماری مکانیکی و شیوه انتقال گشتاور در موتورهای ساید و توبلار
اصلی‌ترین تفاوت فنی میان این دو سیستم به شیوه جای‌گیری الکتروموتور نسبت به شفت درام و سازوکار انتقال گشتاور دورانی بازمی‌گردد. درک این تمایز ساختاری، علت تفاوت در ظرفیت باربری و ضریب کاربری آن‌ها را مشخص می‌کند.
کالبدشناسی و مونتاژ استوانه‌ای موتور توبلار (Tubular Motor)
موتور توبلار ساختاری لوله‌ای دارد و تمام قطعات آن شامل روتور، استاتور، ترمز مغناطیسی، گیربکس خورشیدی و میکروسوئیچ‌های تنظیم حد بالا و پایین، درون یک پوسته فلزی استوانه‌ای فشرده شده‌اند. این استوانه مستقیماً داخل شفت درام (لوله هشت‌ضلعی یا لوله گرد فولادی سایز ۸۰ یا ۱۱۰ میلی‌متر) قرار می‌گیرد. چرخش موتور از طریق آداپتور و کراون به بدنه شفت منتقل شده و تیغه‌ها را به دور لوله جمع می‌کند. مهم‌ترین ویژگی‌های کالبدی این موتورها عبارتند از:
- محدودیت شدید در تهویه و دفع حرارت ناشی از کارکرد مداوم، به دلیل حبس بودن موتور در محفظه بسته لوله شفت فلزی.
- بهره‌گیری از گیربکس‌های خورشیدی ظریف چندمرحله‌ای برای کاهش دور، که در مقابل ضربات وارده هنگام فرود اضطراری یا تغییر جهت ناگهانی حساس هستند.
- اشغال صفر فضای عرضی خالص بازشو، زیرا موتور به صورت درون‌محور تعبیه شده و برای پارکینگ‌هایی با محدودیت ابعادی دهانه ایده‌آل است.
- سیستم خلاص‌کن دستی که معمولاً به شکل آچار آلن یا هندل قلاب‌دار گردان به همراه چرخدنده مخروطی اجرا می‌شود و در زمان قطعی برق سرعت پایینی در باز کردن درب دارد.
مهندسی پیشرانه مستقل خارجی در موتور ساید (Side Motor)
موتور ساید بر خلاف مدل لوله‌ای، به عنوان یک واحد محرکه مستقل در کنار شفت و خارج از رول تیغه نصب می‌گردد. شاسی موتور روی صفحه پلیت ضخیم فولادی به سازه یا کلاف اصلی وال‌پست متصل شده و نیرو را از طریق مکانیزم زنجیر و چرخدنده دوتایی (Sprocket) به پولکی سر شفت منتقل می‌نماید. شناخت دقیق تفاوت موتور ساید و توبلار کرکره از منظر صنعتی در همین سیستم انتقال مشهود است:
- تبادل حرارتی بی‌واسطه با محیط آزاد به دلیل قرارگیری پوسته موتور در معرض جریان هوای پارکینگ یا سالن، که مانع از فعال شدن زودهنگام سنسور اورلود حرارتی می‌شود.
- گیربکس حلزونی (Worm Gear) با آلیاژ مقاوم فسفر-برنز که توانایی تحمل بارهای شعاعی و محوری سنگین و تنش‌های دینامیکی شدید باد را داراست.
- سیستم قفل‌کن خودکار گریز از مرکز یا پاراشوت (Parachute) تعبیه‌شده در صفحه پلیت مقابل، که در صورت پارگی زنجیر، شکستن دنده‌ها یا خلاص شدن گیربکس، شفت را در کسری از ثانیه قفل کرده و مانع سقوط پرده کرکره می‌گردد.
- مکانیزم خلاص‌کن دستی مبتنی بر زنجیر کششی جرثقیلی (Chain Hoist) که امکان بالا بردن دهانه‌های سنگین حتی با وزن بیش از ۱ تن را با نیروی دست اپراتور فراهم می‌کند.
بررسی چرخه کاری (Duty Cycle) و توان تاب‌آوری حرارتی در تردد مداوم
برای مهندس تأسیسات و مدیر پروژه، پارامتر تعیین‌کننده فراتر از وزن اسمی تیغه، مفهوم رژیم کاری یا Duty Cycle است. الکتروموتورهای جریان متناوب تک‌فاز در هر استارت، جریانی به مراتب بالاتر از جریان نامی خود می‌کشند که این امر به افزایش تصاعدی دما در سیم‌پیچ مسی می‌انجامد.
رفتار حرارتی موتور توبلار در مجتمع‌های با تردد متمرکز
موتورهای توبلار دارای کلاس کاری استاندارد S2 (کارکرد کوتاه‌مدت، عموماً ۴ تا ۵ دقیقه) هستند. از آنجا که بدنه موتور در تماس با هوای آزاد نیست، حرارت ناشی از چرخش روتور به سرعت انباشته می‌شود. هنگامی که دمای سیم‌پیچ به حدود ۱۲۰ تا ۱۴۰ درجه سانتی‌گراد می‌رسد، ترموستات حرارتی داخلی (Thermal Cut-off) جریان برق را قطع می‌کند تا عایق سیم‌پیچ نسوزد. پیامد اجرایی این مسئله:
- در پارکینگ مجتمعی با بیش از ۱۰ تا ۱۲ واحد، چنانچه ۳ یا ۴ خودرو پشت سر هم قصد ورود و خروج داشته باشند، موتور متوقف شده و حداقل ۲۰ تا ۳۰ دقیقه تا خنک شدن کامل بلااستفاده می‌ماند.
- استفاده مکرر از موتور توبلار در مجتمع‌های اداری یا مسکونی پرجمعیت، سبب خشک شدن گریس پایه لیتیومی گیربکس خورشیدی و فرسودگی سریع چرخ‌دنده‌های پلاستیکی یا برنجی آن خواهد شد.
پایداری دینامیکی و عملکرد زنجیره‌ای در موتورهای ساید
موتورهای ساید به سبب ساختار صنعتی‌تر، کلاس کاری بازتری (S3 یا کارکرد متناوب دوره‌ای تا ۳۰ الی ۴۰ درصد) دارند. سیم‌پیچ‌های به کار رفته در مدل‌های معتبر مسی با عایق‌بندی کلاس F یا H بوده و رادیاتورهای حرارتی آلومینیومی روی پوسته، حرارت را به سرعت دفع می‌کنند. این یک شاخص کلیدی در تفاوت موتور ساید و توبلار کرکره برای ساختمان‌های پرتراکم به حساب می‌آید:
- توانایی پاسخ‌گویی به ترددهای پشت سر هم در ساعات پیک ترافیکی پارکینگ‌های عمومی و مجتمع‌های مسکونی تا ۳۰ الی ۴۰ واحد مسکونی.
- کاهش استهلاک استاتور و بلبرینگ‌ها به دلیل استفاده از خازن‌های دائمی با ظرفیت بالا و جریان راه‌اندازی متعادل‌تر.
- امکان سفارش نسخه‌های صنعتی ۲۴ ولت DC مجهز به سیستم یو‌پی‌اس ممتد یا مدل‌های سه فاز ۳۸۰ ولت برای پروژه‌های کارخانه‌ای و رمپ‌های ویژه باربری بدون محدودیت توقف حرارتی.
تحلیل مقایسه‌ای طول عمر مفید، خرابی‌ها و سناریوهای بازسازی
نگاه مهندسی به تجهیزات بازشو، محاسبه هزینه کل چرخه عمر (Life Cycle Cost) است، نه صرفاً رقم فاکتور خرید اولیه. زمانی که هزینه‌های نگهداری، دوره‌های تعویض قطعه و دشواری عملیات اجرایی رگلاژ و اورهال محاسبه گردد، تفاوت میان این دو پیشرانه به وضوح نمایان می‌شود.
پیچیدگی فرایند دمونتاژ و تعمیرات میدانی
شاید بزرگ‌ترین چالش کارگاهی پس از اتمام نازک‌کاری ساختمان، نیاز به دسترسی به موتور کرکره باشد. در پروژه‌هایی که سقف کاذب کناف یا رابیتس اطراف شفت را پوشانده است، نحوه تعمیرات تعیین‌کننده است:
- تعمیر موتور توبلار: در صورت خرابی خازن، شکستگی چرخدنده یا سوختن موتور توبلار، تکنسین ناچار است تمام تیغه‌ها را تا پایین باز کرده، لوله شفت را از یاتاقان‌ها و بلبرینگ‌های انتهایی آزاد کند، کل سیستم رول سنگین را از ارتفاع پایین بیاورد و سپس موتور را از داخل لوله خارج سازد. این عملیات حداقل به دو تکنسین ماهر، یک نیم‌روز کاری کامل و تخریب احتمالی لبه‌های سقف کاذب نیاز دارد.
- تعمیر موتور ساید: الکتروموتور، برد کنترل، خازن و میکروسوئیچ‌ها کاملاً در بیرون شفت و در دسترس مستقیم قرار دارند. برای پیاده‌سازی یا تعویض موتور ساید، نیازی به باز کردن تیغه‌ها یا پایین آوردن شفت نیست. با مهار موقت تیغه و باز کردن چهار پیچ شاسی و قطع زنجیر، کل یونیت موتور در کمتر از نیم ساعت جدا شده، تعمیر یا جایگزین می‌گردد.
ارزیابی نقاط تمرکز تنش مکانیکی و نرخ استهلاک یاتاقان‌ها
نحوه توزیع بار در دو تکیه‌گاه شفت، طول عمر بلبرینگ‌ها و شفت فولادی را مستقیماً تغییر می‌دهد. درک تفاوت موتور ساید و توبلار کرکره از منظر تحلیل تنش‌های سازه‌ای، ابعاد فنی زیر را روشن می‌کند:
- در سیستم توبلار، وزن موتور نیز به عنوان یک بار مرده در داخل لوله و در یکی از تکیه‌گاه‌ها متمرکز است. افتادگی (Deflection) شفت در دهانه‌های بالای ۴.۵ متر به مرور زمان موجب اعمال بارهای خارج از محور به بدنه باریک موتور توبلار شده و گیربکس را تحت خمش قرار می‌دهد.
- در سیستم ساید، بار وزن تیغه بر روی صفحات فولادی جانبی ضخیم (حداقل ۳ تا ۴ میلی‌متر) و شفت‌های پولکی‌دار با یاتاقان‌های بلبرینگی گریس‌خورده صنعتی توزیع می‌شود؛ بنابراین گشتاور پیچشی بدون اعمال تنش برشی مستقیم به بدنه موتور انتقال می‌یابد.
- طول عمر استاندارد یک موتور توبلار باکیفیت در شرایط بهره‌برداری مسکونی کم‌تردد حدود ۳ تا ۵ سال است، در حالی که یک موتور ساید با سیم‌پیچ استاندارد مسی و نگهداری اصولی گیربکس و زنجیر، عمری معادل ۸ تا ۱۲ سال را بدون افت گشتاور ارائه می‌دهد.
ماتریس فنی انتخاب موتور بر پایه دهانه، وزن تیغه و ترافیک پارکینگ
برای مهندسان طراح و ناظران کارگاهی، انتخاب پیشرانه بدون فرمول و محاسبات عددی پذیرفته نیست. انتخاب صحیح سیستم محرکه حاصل برآیند سه فاکتور مساحت دهانه، نوع تیغه انتخابی و تعداد سیکل تردد روزانه است.
محاسبه بار مرده تیغه و برآیند گشتاور راه‌اندازی
ابتدا باید وزن واقعی پرده کرکره برآورد گردد. در تیغه‌های اکسترود دوجداره آلومینیومی استاندارد (مانند پروفیل‌های فابریک ۶۰۶۳)، وزن هر متر مربع بین ۵ تا ۶ کیلوگرم است. برای تیغه‌های فوم‌دار گالوانیزه یا آلومینیومی، این عدد حدود ۳.۵ تا ۴.۵ کیلوگرم، و برای تیغه‌های ضدسرقت پلی‌کربنات شفاف یا تیغه‌های رول‌گیتر امنیتی فولادی، وزن به ۱۰ تا ۱۲ کیلوگرم بر متر مربع می‌رسد. در نظر گرفتن پارامترهای زیر ضروری است:
- دهانه‌های تا ۱۲ متر مربع با تردد زیر ۸ واحد: موتورهای توبلار با ظرفیت نامی ۸۰ الی ۱۴۰ نیوتن‌متر پاسخی کاملاً مقرون‌به‌صرفه، بی‌صدا و منطقی از لحاظ ابعاد معماری هستند.
- دهانه‌های بین ۱۲ تا ۲۵ متر مربع یا ساختمان‌های ۱۰ تا ۲۵ واحد: مرز تصمیم‌گیری مهندسی است؛ اما توصیه قطعی، عبور از توبلار و بهره‌گیری از موتور ساید ۳۰۰ کیلوگرم با استاندارد سیم‌پیچ مس است تا ریسک توقف در زمان استارت‌های پیاپی مهار شود.
- دهانه‌های فراتر از ۲۵ متر مربع، تیغه‌های سنگین پلی‌کربنات/فولادی یا پارکینگ‌های بالای ۲۵ واحد: استفاده از موتور توبلار یک خطای فاحش طراحی است و باید بدون استثنا از موتورهای ساید ۵۰۰ یا ۶۰۰ کیلوگرم (و در ابعاد بزرگتر صنعتی تا ۸۰۰ یا ۱۰۰۰ کیلوگرم) مجهز به سیستم ضدسقوط پاراشوت بهره گرفت.
محدودیت‌های فضایی و ابعاد اجرایی در نقشه وال‌پست و شاپ‌درایینگ
یکی دیگر از وجوه مهم در بررسی تفاوت موتور ساید و توبلار کرکره، فضای لازم برای نصب صفحه پلیت و کلاف‌کشی است. پیش از جوشکاری فریم نهایی پارکینگ باید الزامات زیر لحاظ شود:
- موتور توبلار برای نصب در دهانه به هیچ‌گونه فضای جانبی اضافه نیاز ندارد؛ کل صفحه تکیه‌گاه شفت به عرض تقریبی ۸ تا ۱۰ سانتی‌متر در هر طرف تمام می‌شود که کاملاً در پشت سردر یا ریل مخفی می‌گردد.
- موتور ساید نیاز به اختصاص حداقل ۲۵ تا ۳۵ سانتی‌متر فضای جانبی در یک سمت دهانه دارد تا صفحه پایه، چرخ‌دنده‌ها، الکتروموتور و زنجیر خلاص‌کن بدون تداخل با دیوار یا رمپ جاگذاری شوند.
- در شرایطی که عرض مفید دهانه ورودی پارکینگ در مرز ضوابط شهرداری (مثلاً ۳۰۰ سانتی‌متر برای عبور دو خودرو) قرار دارد، عدم پیش‌بینی فضای موتور ساید می‌تواند به تنگی مسیر تردد منجر گردد؛ در این حالت مهندس ناظر باید یا قوطی وال‌پست را به عمق دیوار عقب بنشاند، یا در صورت کم‌بودن تردد، توبلار صنعتی انتخاب کند.
چک‌لیست نظارت کیفی و تحویل‌گیری کرکره برقی پارکینگ
چه در پروژه‌های نوساز و چه در تعویض بازشوهای سنتی، تحویل‌گیری نهایی صرفاً با فشردن دکمه ریموت تکمیل نمی‌شود. ناظر فنی یا خریدار باید جهت اطمینان از سلامت زنجیره تأمین و متریال، این موارد را در حضور پیمانکار اندازه‌گیری و ثبت کند:
- کنترل نوع آلیاژ سیم‌پیچ: برخی موتورهای غیراستاندارد با سیم‌پیچ آلومینیومی با روکش مس (CCA) روانه بازار می‌شوند که مقاومت الکتریکی بالا و طول عمر بسیار پایینی دارند؛ برگ ضمانت معتبر دال بر سیم‌پیچ تمام‌مس (Pure Copper) را کنترل کنید.
- تست عملکرد مکانیزم خلاص‌کن اضطراری: خلاص‌کن دستی باید توسط اپراتور معمولی و بدون فشار غیرعادی در زمان کمتر از یک دقیقه پرده را به حرکت درآورد. در موتورهای ساید، سلامت زنجیر جرثقیلی و عملکرد سوئیچ قطع‌کن برق هنگام کشیدن زنجیر حتماً چک شود.
- تست ضامن ایمنی ضد سقوط (پاراشوت): در موتور ساید، مکانیزم ترمز ایمنی نصب‌شده روی صفحه سر شفت مقابل باید فاقد لقی، تابیدگی و زنگ‌زدگی بوده و تست قفل‌شوندگی مکانیکی آن تایید گردد.
- هم‌راستایی و تراز لیزری شفت و ریل‌ها: کوچک‌ترین انحراف تراز یا ناشاقولی ریل‌ها، آمپراژ مصرفی موتور را به میزان ۴۰ تا ۶۰ درصد بالا برده و هر دو نوع موتور ساید و توبلار را در معرض سوختگی زودهنگام قرار می‌دهد. پرده کرکره در حالت خلاص دستی باید بدون اعمال نیروی مضاعف و بدون صدای اصطکاک شدید در ریل جابه‌جا شود.
- پایداری مدار فرمان و یو‌پی‌اس (UPS): در صورت انتخاب مدل‌های باتری‌دار، عملکرد حداقل ۳ سیکل کامل باز و بست پی‌درپی تنها با اتکا به انرژی ذخیره‌شده باتری‌ها بدون افت ولتاژ فاحش بررسی گردد.
مدیریت اصولی بازشوهای پارکینگی، پیوند میان دقت در اجرای شاپ‌درایینگ، انتخاب پروفیل‌های مستحکم و تناسب دقیق پیشرانه با ترافیک سازه است. آگاهی دقیق از تفاوت موتور ساید و توبلار کرکره این امکان را به مالکان و مهندسان پروژه می‌دهد که سرمایه خود را صرف سیستم‌هایی بادوام، ایمن و متناسب با واقعیت‌های کارگاهی نمایند. کارشناسان فنی ما در برنا پنجره آمادگی دارند نقشه‌های ورودی، ابعاد شفت و بار مرده پروژه‌های ساختمانی شما را پیش از آغاز ساخت کلاف‌ها بررسی کرده و دقیق‌ترین پیشنهاد پیشرانه و تیغه را متناسب با الزامات آیین‌نامه‌ای ارائه دهند.
