یکی از بزرگ‌ترین چالش‌های مهندسی در پروژه‌های ساختمانی، تبدیل نقشه‌های فاز دو معماری به فاز اجرایی در خطوط تولید است. در بسیاری از کارگاه‌های ساختمانی مشاهده می‌شود که پنجره‌ها پس از ساخت، در بازشوهای ساختمانی جا نمی‌روند، فریم‌ها دچار ناشاقولی شدید می‌شوند یا درزهای انبساطی به درستی عمل نمی‌کنند. دلیل ریشه‌ای این معضلات فنی، نبود مرحله‌ای کلیدی به نام تهیه شاپ درایینگ پنجره و نما بر اساس برداشت واقعی و ابعاد ازبیلت (As-Built) است. تولید صنعتی پنجره‌های یو پی وی سی و آلومینیوم ترمال‌بریک بر خلاف ساخت‌وساز سنتی، با تلورانس‌های میلی‌متری سر و کار دارد؛ در حالی که سازه‌های بتنی و فلزی همواره با انحرافات اجرایی، نشست‌های پیش‌بینی‌نشده و ناشاقولی ستون‌ها مواجه هستند. پر کردن این شکاف مهندسی تنها با ارائه یک نقشه اجرایی کارگاهی دقیق ممکن است.
یک کارخانه صنعتی معتبر پیش از برش اولین شاخه پروفیل، فرآیند تطابق نقشه‌ها را کلید می‌زند. کیفیت نهایی یک سازه نورگذر حاصل جمع پروفیل، گالوانیزه رینفورسمِنت، شیشه صنعتی، یراق‌آلات، آب‌بندی، نصب و رگلاژ دقیق است و زمانی که ابعاد دهانه‌ها با محاسبات سازه‌ای همخوانی نداشته باشد، مرغوب‌ترین متریال‌ها نیز بازدهی عایق‌بندی خود را از دست خواهند داد. فرآیند تهیه شاپ درایینگ پنجره و نما دقیقاً مرز میان مهندسی مدرن نما و خطاهای پرهزینه کارگاهی به شمار می‌رود. مهندسان ناظر و دفاتر فنی پروژه‌ها باید توجه داشته باشند که نقشه شاپ‌درایینگ، صرفاً ترسیم مجدد پنجره نیست، بلکه دفترچه محاسباتی جامعی شامل جزییات زیرسازی، بارهای استاتیکی، رفتار حرارتی و درزهای ژوئن است که ریسک نهایی پروژه را به صفر نزدیک می‌کند.

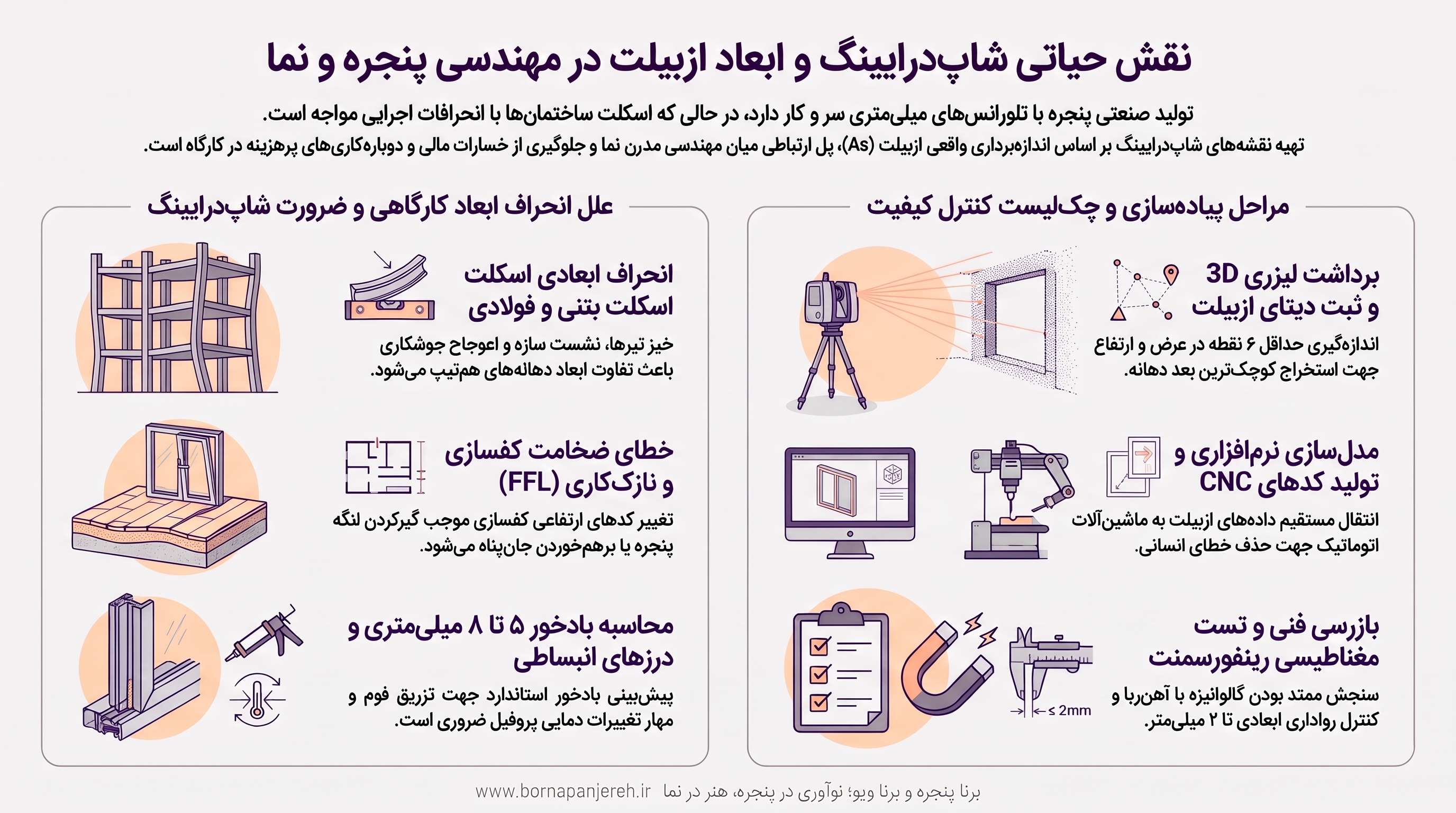

علل انحراف ابعاد ازبیلت کارگاهی از نقشه‌های مصوب فاز دو معماری
نقشه‌های فاز دو معماری نمایانگر ایدئال طراحی هستند؛ خطوط صاف، گوشه‌های کاملاً قائمه نود درجه و ترازهای ارتفاعی بی‌نقص. اما در کارگاه‌های عمرانی، واقعیت سازه زیر بار بتن‌ریزی، قالب‌بندی و جوشکاری تغییر می‌کند. بروز انحرافات هندسی امری اجتناب‌ناپذیر در مهندسی عمران است و عدم لحاظ کردن این تغییرات در اسناد فنی، نخستین گام در بروز خسارات مالی و اتلاف زمان پروژه خواهد بود. تهیه مستندات دقیق شاپ درایینگ پنجره و نما بر بستر ابعاد واقعی سازه، راهکاری قطعی برای پیشگیری از این تداخلات است.
انحرافات ناشی از اجرای اسکلت بتنی و فلزی
در سازه‌های بتنی، خیز تیرها پس از بارگذاری سقف‌ها، چرخش ستون‌ها هنگام بتن‌ریزی و انحراف قالب‌ها باعث می‌شود بازشوهایی که در نقشه معماری دقیقاً یکسان ترسیم شده‌اند، در عمل تفاوت‌های چند سانتی‌متری داشته باشند. در سازه‌های فولادی نیز اعوجاج حرارتی حاصل از جوشکاری، ناشاقولی ستون‌ها در طبقات بالا و نشست فونداسیون، ابعاد ساب‌فریم‌ها را تغییر می‌دهد. مهندس دفتر فنی هنگام تدوین شاپ درایینگ پنجره و نما نمی‌تواند به نقشه‌های سازه‌ای اولیه اعتماد کند؛ زیرا سنسورهای حرکتی و اندازه‌برداری لیزری در محل پروژه نشان می‌دهند که هیچ دو دهانه‌ای در طبقات متوالی دارای ابعاد صددرصد منطبق نیستند.
خطاهای ضخامت نازک‌کاری و کفسازی نهایی
تغییر کدهای ارتفاعی کف تمام‌شده (FFL) و ضخامت ملات سنگ یا سرامیک نما از دیگر عوامل بحرانی تغییر ابعاد بازشوها هستند. اگر ضخامت کفسازی در نقشه ۵ سانتی‌متر لحاظ شده باشد اما در اجرا به دلایل شیب‌بندی یا عبور تاسیسات به ۱۰ سانتی‌متر افزایش یابد، ارتفاع بازشوی لنگه پنجره با کف برخورد خواهد کرد یا جان‌پناه ایمن سقوط را بر هم خواهد زد. در جزییات شاپ درایینگ پنجره و نما، خطوط مبنای تراز (Benchmark) باید از نقشه معماری استخراج شده و با واقعیت گچ‌کاری، پلاستر سیمانی و ضخامت سنگ نما تطبیق یابد تا از گیر کردن لنگه‌های بازشو جلوگیری شود.
ناشاقولی و عدم توازی دیوارهای پیرامونی
پدیده‌های موسوم به دویدگی دیوار، تابیدگی و عدم توازی در اضلاع بازشو از چالش‌های مکرر در بازرسی کارگاهی است. نصب پنجره در دهانه‌ای که اضلاع آن گونیا نیست، منجر به اعوجاج فریم، فشار نامتقارن بر شیشه‌های دوجداره و در نهایت شکست حرارتی یا شکست یراق‌آلات می‌شود. مستندسازی ازبیلت نشان می‌دهد که یک فریم آلومینیومی یا یو پی وی سی صلب را نمی‌توان در یک فضای متوازی‌الاضلاع جای داد؛ بنابراین شاپ‌درایینگ با اعمال بادخورهای فنی، این خطای اجرایی را پیش از ارسال سفارش به کارخانه اصلاح و مهار می‌کند.
استانداردهای مهندسی اندازه‌برداری ازبیلت و ثبت دیتای میدانی
برداشت ابعاد برای تهیه شاپ درایینگ پنجره و نما نیازمند ابزار دقیق، متدولوژی تکرارپذیر و آگاهی از بارهای وارده بر بازشوها است. خطای یک کارگر با متر پارچه‌ای می‌تواند خط تولید کارخانه را با میلیاردها تومان زیان ناشی از پرت پروفیل و شیشه مواجه سازد. استانداردهای مدرن، پروتکل مشخصی برای مستندسازی هندسه واقعی دهانه‌ها پیش‌بینی کرده‌اند.
متدولوژی استفاده از متر لیزری، تراز لیزری سه‌بعدی و اسکنرهای سه‌بعدی
برداشت میدانی باید با استفاده از مترهای لیزری کالیبره‌شده با دقت میلی‌متر و ترازهای سه‌بعدی ۳۶۰ درجه انجام پذیرد. در پروژه‌های پیچیده و نماهای کرتین‌وال، استفاده از توتال استیشن‌های نقشه‌برداری یا اسکنرهای لیزری سه‌بعدی جهت ثبت ابر نقاط (Point Cloud) الزامی است. این تجهیزات موقعیت ساب‌فریم‌ها، نبشی‌های سازه‌ای و تیرهای اصلی را در مختصات سه‌بعدی X، Y و Z ثبت می‌کنند. برای هر دهانه پنجره، اندازه‌گیری در حداقل سه نقطه عرضی (پایین، وسط، بالا) و سه نقطه ارتفاعی (چپ، وسط، راست) و اندازه‌گیری قطرهای متقاطع به منظور اطمینان از گونیایی انجام می‌شود. کوچک‌ترین بعد به دست آمده به همراه انحراف قطرها در جدول ازبیلت ثبت خواهد شد.
تعیین کدهای ارتفاعی مرجع و خط تراز مبنا
انتقال تراز با شلنگ‌تراز سنتی در پروژه‌های بزرگ با خطای تجمعی همراه است. مهندسان اندازه‌برداری برنا پنجره بر روی هر طبقه یک خط تراز مبنا به ارتفاع ۱ متر از کد نهایی کفسازی پیاده می‌کنند. تمامی ارتفاعات ساب‌فریم‌ها، لامل‌های عمودی و زیر پنجره‌ها نسبت به این تراز واحد سنجیده می‌شود. بدین ترتیب اطمینان حاصل می‌شود که پنجره‌های واقع در نمای اصلی ساختمان حتی در صورت نشست یا خطای کفسازی، در یک خط تراز بصری مستقیم و چشم‌نواز قرار می‌گیرند.
ماتریس چک‌لیست داده‌های میدانی پیش از مدل‌سازی
- ثبت ابعاد عرض و ارتفاع ساب‌فریم در حداقل شش نقطه با دقت یک میلی‌متر.
- اندازه‌گیری هر دو قطر بازشو جهت احراز تلورانس گونیایی دهانه تا سقف ۳ میلی‌متر.
- بررسی شاقولی اضلاع عمودی با شاغول سنگین یا تراز لیزری سه‌بعدی.
- کنترل تراز بودن نعل‌درگاه و کف پنجره جهت جلوگیری از انباشت آب‌های سطحی.
- بررسی جنس مصالح پیرامونی (بتن، آجر، سنگ نما) جهت انتخاب پیچ‌های سرمته و بولت‌های باربر.
- بررسی فاصله لبه ساب‌فریم تا خط بیرونی سنگ نما برای طراحی فلاشینگ‌های آب‌چکان.
- ثبت موقعیت موانع تاسیساتی مانند لوله‌های آتش‌نشانی، داکت‌های اسپلیت و سقف‌های کاذب.
یکی از بزرگ‌ترین چالش‌های مهندسی در پروژه‌های ساختمانی، تبدیل نقشه‌های فاز دو معماری به فاز اجرایی در خطوط تولید است. در بسیاری از کارگاه‌های ساختمانی مشاهده می‌شود که پنجره‌ها پس از ساخت، در بازشوهای ساختمانی جا نمی‌روند، فریم‌ها دچار ناشاقولی شدید می‌شوند یا درزهای انبساطی به درستی عمل نمی‌کنند. دلیل ریشه‌ای این معضلات فنی، نبود مرحله‌ای کلیدی به نام تهیه شاپ درایینگ پنجره و نما بر اساس برداشت واقعی و ابعاد ازبیلت (As-Built) است. تولید صنعتی پنجره‌های یو پی وی سی و آلومینیوم ترمال‌بریک بر خلاف ساخت‌وساز سنتی، با تلورانس‌های میلی‌متری سر و کار دارد؛ در حالی که سازه‌های بتنی و فلزی همواره با انحرافات اجرایی، نشست‌های پیش‌بینی‌نشده و ناشاقولی ستون‌ها مواجه هستند. پر کردن این شکاف مهندسی تنها با ارائه یک نقشه اجرایی کارگاهی دقیق ممکن است.
یک کارخانه صنعتی معتبر پیش از برش اولین شاخه پروفیل، فرآیند تطابق نقشه‌ها را کلید می‌زند. کیفیت نهایی یک سازه نورگذر حاصل جمع پروفیل، گالوانیزه رینفورسمِنت، شیشه صنعتی، یراق‌آلات، آب‌بندی، نصب و رگلاژ دقیق است و زمانی که ابعاد دهانه‌ها با محاسبات سازه‌ای همخوانی نداشته باشد، مرغوب‌ترین متریال‌ها نیز بازدهی عایق‌بندی خود را از دست خواهند داد. فرآیند تهیه شاپ درایینگ پنجره و نما دقیقاً مرز میان مهندسی مدرن نما و خطاهای پرهزینه کارگاهی به شمار می‌رود. مهندسان ناظر و دفاتر فنی پروژه‌ها باید توجه داشته باشند که نقشه شاپ‌درایینگ، صرفاً ترسیم مجدد پنجره نیست، بلکه دفترچه محاسباتی جامعی شامل جزییات زیرسازی، بارهای استاتیکی، رفتار حرارتی و درزهای ژوئن است که ریسک نهایی پروژه را به صفر نزدیک می‌کند.
علل انحراف ابعاد ازبیلت کارگاهی از نقشه‌های مصوب فاز دو معماری
نقشه‌های فاز دو معماری نمایانگر ایدئال طراحی هستند؛ خطوط صاف، گوشه‌های کاملاً قائمه نود درجه و ترازهای ارتفاعی بی‌نقص. اما در کارگاه‌های عمرانی، واقعیت سازه زیر بار بتن‌ریزی، قالب‌بندی و جوشکاری تغییر می‌کند. بروز انحرافات هندسی امری اجتناب‌ناپذیر در مهندسی عمران است و عدم لحاظ کردن این تغییرات در اسناد فنی، نخستین گام در بروز خسارات مالی و اتلاف زمان پروژه خواهد بود. تهیه مستندات دقیق شاپ درایینگ پنجره و نما بر بستر ابعاد واقعی سازه، راهکاری قطعی برای پیشگیری از این تداخلات است.
انحرافات ناشی از اجرای اسکلت بتنی و فلزی
در سازه‌های بتنی، خیز تیرها پس از بارگذاری سقف‌ها، چرخش ستون‌ها هنگام بتن‌ریزی و انحراف قالب‌ها باعث می‌شود بازشوهایی که در نقشه معماری دقیقاً یکسان ترسیم شده‌اند، در عمل تفاوت‌های چند سانتی‌متری داشته باشند. در سازه‌های فولادی نیز اعوجاج حرارتی حاصل از جوشکاری، ناشاقولی ستون‌ها در طبقات بالا و نشست فونداسیون، ابعاد ساب‌فریم‌ها را تغییر می‌دهد. مهندس دفتر فنی هنگام تدوین شاپ درایینگ پنجره و نما نمی‌تواند به نقشه‌های سازه‌ای اولیه اعتماد کند؛ زیرا سنسورهای حرکتی و اندازه‌برداری لیزری در محل پروژه نشان می‌دهند که هیچ دو دهانه‌ای در طبقات متوالی دارای ابعاد صددرصد منطبق نیستند.
خطاهای ضخامت نازک‌کاری و کفسازی نهایی
تغییر کدهای ارتفاعی کف تمام‌شده (FFL) و ضخامت ملات سنگ یا سرامیک نما از دیگر عوامل بحرانی تغییر ابعاد بازشوها هستند. اگر ضخامت کفسازی در نقشه ۵ سانتی‌متر لحاظ شده باشد اما در اجرا به دلایل شیب‌بندی یا عبور تاسیسات به ۱۰ سانتی‌متر افزایش یابد، ارتفاع بازشوی لنگه پنجره با کف برخورد خواهد کرد یا جان‌پناه ایمن سقوط را بر هم خواهد زد. در جزییات شاپ درایینگ پنجره و نما، خطوط مبنای تراز (Benchmark) باید از نقشه معماری استخراج شده و با واقعیت گچ‌کاری، پلاستر سیمانی و ضخامت سنگ نما تطبیق یابد تا از گیر کردن لنگه‌های بازشو جلوگیری شود.
ناشاقولی و عدم توازی دیوارهای پیرامونی
پدیده‌های موسوم به دویدگی دیوار، تابیدگی و عدم توازی در اضلاع بازشو از چالش‌های مکرر در بازرسی کارگاهی است. نصب پنجره در دهانه‌ای که اضلاع آن گونیا نیست، منجر به اعوجاج فریم، فشار نامتقارن بر شیشه‌های دوجداره و در نهایت شکست حرارتی یا شکست یراق‌آلات می‌شود. مستندسازی ازبیلت نشان می‌دهد که یک فریم آلومینیومی یا یو پی وی سی صلب را نمی‌توان در یک فضای متوازی‌الاضلاع جای داد؛ بنابراین شاپ‌درایینگ با اعمال بادخورهای فنی، این خطای اجرایی را پیش از ارسال سفارش به کارخانه اصلاح و مهار می‌کند.
استانداردهای مهندسی اندازه‌برداری ازبیلت و ثبت دیتای میدانی
برداشت ابعاد برای تهیه شاپ درایینگ پنجره و نما نیازمند ابزار دقیق، متدولوژی تکرارپذیر و آگاهی از بارهای وارده بر بازشوها است. خطای یک کارگر با متر پارچه‌ای می‌تواند خط تولید کارخانه را با میلیاردها تومان زیان ناشی از پرت پروفیل و شیشه مواجه سازد. استانداردهای مدرن، پروتکل مشخصی برای مستندسازی هندسه واقعی دهانه‌ها پیش‌بینی کرده‌اند.
متدولوژی استفاده از متر لیزری، تراز لیزری سه‌بعدی و اسکنرهای سه‌بعدی
برداشت میدانی باید با استفاده از مترهای لیزری کالیبره‌شده با دقت میلی‌متر و ترازهای سه‌بعدی ۳۶۰ درجه انجام پذیرد. در پروژه‌های پیچیده و نماهای کرتین‌وال، استفاده از توتال استیشن‌های نقشه‌برداری یا اسکنرهای لیزری سه‌بعدی جهت ثبت ابر نقاط (Point Cloud) الزامی است. این تجهیزات موقعیت ساب‌فریم‌ها، نبشی‌های سازه‌ای و تیرهای اصلی را در مختصات سه‌بعدی X، Y و Z ثبت می‌کنند. برای هر دهانه پنجره، اندازه‌گیری در حداقل سه نقطه عرضی (پایین، وسط، بالا) و سه نقطه ارتفاعی (چپ، وسط، راست) و اندازه‌گیری قطرهای متقاطع به منظور اطمینان از گونیایی انجام می‌شود. کوچک‌ترین بعد به دست آمده به همراه انحراف قطرها در جدول ازبیلت ثبت خواهد شد.
تعیین کدهای ارتفاعی مرجع و خط تراز مبنا
انتقال تراز با شلنگ‌تراز سنتی در پروژه‌های بزرگ با خطای تجمعی همراه است. مهندسان اندازه‌برداری برنا پنجره بر روی هر طبقه یک خط تراز مبنا به ارتفاع ۱ متر از کد نهایی کفسازی پیاده می‌کنند. تمامی ارتفاعات ساب‌فریم‌ها، لامل‌های عمودی و زیر پنجره‌ها نسبت به این تراز واحد سنجیده می‌شود. بدین ترتیب اطمینان حاصل می‌شود که پنجره‌های واقع در نمای اصلی ساختمان حتی در صورت نشست یا خطای کفسازی، در یک خط تراز بصری مستقیم و چشم‌نواز قرار می‌گیرند.
ماتریس چک‌لیست داده‌های میدانی پیش از مدل‌سازی
- ثبت ابعاد عرض و ارتفاع ساب‌فریم در حداقل شش نقطه با دقت یک میلی‌متر.
- اندازه‌گیری هر دو قطر بازشو جهت احراز تلورانس گونیایی دهانه تا سقف ۳ میلی‌متر.
- بررسی شاقولی اضلاع عمودی با شاغول سنگین یا تراز لیزری سه‌بعدی.
- کنترل تراز بودن نعل‌درگاه و کف پنجره جهت جلوگیری از انباشت آب‌های سطحی.
- بررسی جنس مصالح پیرامونی (بتن، آجر، سنگ نما) جهت انتخاب پیچ‌های سرمته و بولت‌های باربر.
- بررسی فاصله لبه ساب‌فریم تا خط بیرونی سنگ نما برای طراحی فلاشینگ‌های آب‌چکان.
- ثبت موقعیت موانع تاسیساتی مانند لوله‌های آتش‌نشانی، داکت‌های اسپلیت و سقف‌های کاذب.
الزامات فنی و جزییات اجرایی در نقشه‌های شاپ درایینگ پنجره و نما
تبدیل داده‌های خام ازبیلت به نقشه‌های اجرایی تولید، نیازمند تسلط بر محاسبات مکانیک سازه، استانداردهای عایق‌بندی و رفتار متقابل مصالح است. یک نقشه شاپ درایینگ پنجره و نما باکیفیت، پیونددهنده مهندسی محاسبات با خطوط تمام اتوماتیک CNC کارخانه به شمار می‌رود. بدون رعایت این الزامات، محصول تولیدی حتی با گران‌ترین متریال‌ها، پس از چند فصل دستخوش نفوذ آب، شکست شیشه یا افتادگی لنگه خواهد شد.
محاسبه بادخورهای انقباضی و انبساطی در مقاطع آلومینیوم و یو پی وی سی
پروفیل‌های ساختمانی در اثر تغییرات دمای فصول سال دچار انبساط و انقباض طولی می‌شوند. ضریب انبساط حرارتی خطی پلی‌وینیل‌کلراید و آلومینیوم با یکدیگر و با بتن و فولاد متفاوت است. در ترسیم شاپ درایینگ پنجره و نما، فاصله بادخور استاندارد (Clearance) بین فریم و ساب‌فریم باید به درستی محاسبه شود. برای ابعاد متعارف، در نظر گرفتن ۵ تا ۸ میلی‌متر بادخور در هر طرف جهت تزریق فوم پلی‌اورتان انعطاف‌پذیر و ماستیک پلی‌اورتان ضروری است. در پنجره‌های قدی و مقاطع آلومینیومی ترمال‌بریک با طول بیش از ۳ متر، این فواصل بر پایه فرمول انبساط حرارتی محاسبه شده و درزهای ژوئن مدولار در شاپ‌درایینگ درج می‌شوند تا از تابیدگی لنگه‌ها تحت تابش مستقیم آفتاب جلوگیری به عمل آید.
جزییات مقاطع تقویت‌کننده و ضخامت ورق‌های رینفورسمِنت گالوانیزه
پروفیل‌های پلیمری به تنهایی توانایی تحمل بارهای خمشی ناشی از فشار باد را در طبقات بالا ندارند. در نقشه‌های شاپ، باید مقطع دقیق و ضخامت رینفورسمِنت داخلی مشخص گردد. استفاده از مقاطع گالوانیزه C-Channel و U-Channel با ضخامت حداقل ۱.۵ میلی‌متر به صورت یکپارچه و سراسری در تمامی شاخه‌ها از الزامات اساسی برنا پنجره است. شاپ‌درایینگ باید فاصله استاندارد پیچ‌های اتصال گالوانیزه به پروفیل را (حداکثر هر ۳۰ سانتی‌متر و در گوشه‌ها حداکثر ۱۵ سانتی‌متر) علامت‌گذاری کند تا استحکام سازه‌ای پنجره تضمین گردد.
انطباق شاپ‌درایینگ با ضوابط مبحث ۱۹ مقررات ملی ساختمان
مهندسی مدرن نما مقید به استانداردهای مصرف انرژی است. نقشه‌های کارگاهی باید نوع شیشه و ساختار لایه‌های آن را با الزامات اقلیمی و مبحث ۱۹ تطبیق دهند. تعیین ابعاد دقیق شیشه فلوت سوپر کلیر اردکان با اسپیسر آلومینیومی یکپارچه دستگاهی حاوی رطوبت‌گیر مولکولارسیو و سوپاپ تزریق گاز آرگون، انتقال حرارت را به حداقل می‌رساند. همچنین در پنجره‌های آلومینیومی، نوع و پهنای تیغه پلی‌آمید شکست حرارتی در نقشه‌های شاپ درایینگ پنجره و نما مشخص می‌شود تا هدایت گرمایی فریم مهار شده و از تشکیل میعان بر سطح داخلی جلوگیری گردد.
مهندسی بار و ممان اینرسی در دهانه‌های مرتفع و نمای کرتین‌وال
در پروژه‌های مرتفع و سیستم‌های نمای لامل کرتین‌وال، محاسبات استاتیکی ممان اینرسی لامل‌های عمودی (Mullion) و لامل‌های افقی (Transom) تحت بار باد مبنای تهیه شاپ‌درایینگ است. این نقشه‌ها محل دقیق انکرهای سازه‌ای، اتصالات لوبیایی برای جذب جابجایی جانبی ناشی از زلزله (Story Drift)، پلیت‌های فولادی و لایه‌های لاستیک درزبندی EPDM را تعیین می‌کنند. شاپ‌درایینگ نشان می‌دهد که نیروهای ثقلی ناشی از وزن شیشه‌های چندلایه لمینت و نیروهای جانبی طوفان چگونه به ستون‌های اصلی سازه منتقل خواهند شد.
مراحل گام‌به‌گام پیاده‌سازی شاپ‌درایینگ در خط تولید مکانیزه
اتصال دقیق دفتر فنی به ماشین‌آلات پیشرفته کارخانه، تضمین‌کننده خروجی بی‌نقص است. فرآیند تبدیل داده ازبیلت به پنجره نهایی طی یک توالی مهندسی‌شده اجرا می‌شود:
- مدل‌سازی سه‌بعدی و تهیه فایل‌های برش: تبدیل نقشه‌های ازبیلت به کدهای CNC در نرم‌افزارهای تخصصی درب و پنجره جهت جلوگیری از خطای انسانی اپراتور.
- اعتبارسنجی بار و ابعاد لنگه‌ها: بررسی انطباق وزن شیشه صنعتی با جدول تحمل بار یراق‌آلات تنظیمی باربر دومحوره و تک‌محوره.
- جانمایی آب‌چکان‌ها و شیارهای خروج آب باران: تعیین دقیق موقعیت شیارهای درین همراه با درپوش‌های استاندارد در نقشه‌های شاپ برای جلوگیری از نفوذ رطوبت به داخل.
- تطبیق ابعاد جام شیشه صنعتی: سفارش‌گذاری ابعاد دقیق شیشه دوجداره و سه‌جداره به کارخانه همزمان با برش پروفیل، جهت کاهش زمان خواب سرمایه پروژه.
- تولید کد شناسه‌دار برای هر پنجره (Tagging): برچسب‌گذاری پنجره‌ها بر اساس کد نام‌گذاری شاپ‌درایینگ متناظر با پلاک و جهت جغرافیایی طبقات ساختمان.
چک‌لیست تطابق و تحویل‌گیری مهندسی در کارگاه و پای کار
هنگام ورود پالت‌های پنجره به کارگاه ساختمانی، مهندس ناظر و کارشناس دفتر فنی موظف هستند اقلام را با اسناد شاپ درایینگ پنجره و نما مقایسه کنند. بررسی‌های چشمی سطحی نمی‌توانند سلامت مهندسی محصول را اثبات کنند. این چک‌لیست کاربردی خطاهای احتمالی را پیش از شروع عملیات نصب آشکار می‌سازد:
- کنترل ضخامت و وزن پروفیل: ارزیابی کد متریال تحویلی با نقشه‌ها و تطابق ضخامت دیواره‌های خارجی پروفیل با برگه مشخصات فنی.
- آزمایش مغناطیسی گالوانیزه رینفورسمِنت: تست وجود ممتد گالوانیزه در سراسر مقطع با آهن‌ربای قوی نیودیمیوم جهت اطمینان از عدم حذف آهن تقویت‌کننده در کارگاه‌های غیرمکانیزه.
- بررسی ساختار شیشه صنعتی: بازرسی برچسب استاندارد کارخانه، سوپاپ تزریق گاز آرگون، یکپارچگی اسپیسر دستگاهی بدون بریدگی در چهار گوشه و عدم وجود غبار یا لکه درون لایه‌ها.
- کنترل برند و مکانیزم یراق‌آلات: تطابق لولاها و اسپانیولت‌های نصب‌شده با دفترچه محاسباتی شاپ‌درایینگ از حیث ظرفیت وزنی و قابلیت رگلاژ سه‌بعدی.
- کنترل ابعاد نهایی فریم با گیج و متر کالیبره: تطبیق طول و عرض و برابری قطرهای فریم با ارقام مندرج در جدول پارت‌لیست ازبیلت با رواداری حداکثر ۲ میلی‌متر.
مدیریت ریسک مالی و زمان‌بندی پروژه از طریق یکپارچگی شاپ‌درایینگ
در پروژه‌های عمرانی، تغییر قیمت مصالح و نوسانات تورمی ایجاب می‌کند که سازندگان ریسک‌های مالی را هوشمندانه کنترل کنند. اعمال شاپ درایینگ پنجره و نما به طور مستقیم از دوباره‌کاری‌ها، تخریب سنگ نما و تاخیر در پایان‌کار جلوگیری می‌کند. شفافیت در متراژ پروفیل مصرفی و مشخص بودن جزییات شیشه و آهن‌کشی، امکان صدور فاکتور قطعی و بستن قراردادهای معتبر را بدون ادعاهای مالی بعدی فراهم می‌سازد. علاوه بر این، داشتن دپوی گسترده متریال و کارخانه شیشه اختصاصی در زنجیره تولید، زمان توقف کارگاه را برطرف کرده و بهره‌برداری تجاری از ساختمان را تسریع می‌بخشد.
تیم مهندسی و دفاتر فنی ساختمانی می‌توانند با بهره‌گیری از زیرساخت‌های طراحی و محاسباتی پیشرفته، پیش از نهایی‌سازی سفارش‌های خود، نقشه‌های فاز دو را با شرایط میدانی تطبیق دهند. کارشناسان شاپ‌درایینگ و ناظران کیفی برنا پنجره آماده‌اند تا ضمن بازدید میدانی از پروژه، برداشت‌های ازبیلت را با استانداردهای سازه‌ای همگام ساخته و اطمینان از عملکرد صددرصدی پنجره‌ها و سیستم‌های مدرن نما را در طول دوره بهره‌برداری تضمین نمایند.
