رفع خطای اسکلت در اجرای نما؛ راهکار ابعادی کرتین وال

راهکارهای مهندسی برای رفع خطای اسکلت در اجرای نما قبل از تولید لامل‌ها

حل معضل تغییرات ابعادی اسکلت در نصب نمای کرتین وال نیازمند یک استراتژی پیشگیرانه و مبتنی بر مهندسی دقیق است. فرآیند رفع خطای اسکلت در اجرای نما نباید به زمان نصب لامل‌ها موکول شود؛ بلکه باید از لحظه اتمام اسکلت و پیش از آغاز فرآیند تولید شاپ‌درایینگ‌ها کلید بخورد. در ادامه، اصولی‌ترین رویکردهای فنی برای مهار این چالش‌ها تشریح می‌شود:

• برداشت سه‌بعدی و اسکن لیزری اسکلت (As-Built Laser Scanning): تکیه بر نقشه‌های کاغذی یا مترهای دستی، بزرگ‌ترین اشتباه در پروژه‌های مدرن است. پیش از هرگونه اقدام، باید کل نمای خارجی ساختمان با استفاده از دوربین‌های نقشه‌برداری پیشرفته و اسکنرهای سه‌بعدی (3D Laser Scanner) برداشت شود. نقشه حاصل (As-Built) انحرافات دقیق هر ستون، تیر و لبه سقف را در سه محور X، Y و Z مشخص می‌کند.
• انطباق دیجیتال و بازنگری در شاپ‌درایینگ‌ها (Shop Drawings Optimization): تیم‌های طراحی و نقشه‌کشی برنا پنجره و برنا ویو، پس از دریافت دیتای سه‌بعدی برداشت‌شده، آن را با مدل تئوریک تطبیق می‌دهند. در این مرحله، ترازهای نصب (Reference Lines) مجدداً محاسبه شده و فواصل به گونه‌ای تنظیم می‌شوند که ناترازی‌های اسکلت در دل فضاهای خالی (Cavity) پشت لامل‌ها و در تکیه‌گاه‌ها (اتصالات) گم شوند. این کار به مهندسان اجازه می‌دهد تا بدون دستکاری در ابعاد شیشه‌های فلوت سوپر کلیر اردکان یا قطعات آلومینیومی، نما را با اسکلت معیوب سازگار کنند.
• تعریف فواصل جبرانی (Tolerance & Clearance Zones): در طراحی جزییات اتصالات، باید فاصله‌ای بین ۵۰ تا ۱۰۰ میلی‌متر میان لبه پشتی لامل‌ها و لبه اسکلت (بسته به میزان خطای برداشت‌شده) به عنوان زون جبرانی یا تلورانس در نظر گرفته شود. این فاصله اجازه می‌دهد لامل‌ها در یک راستای کاملاً شاقول و تراز قرار گیرند، حتی اگر اسکلت ساختمان به داخل یا خارج منحرف شده باشد.

نقش کلیدی براکت‌های رگلاژپذیر و اتصالات تلسکوپی

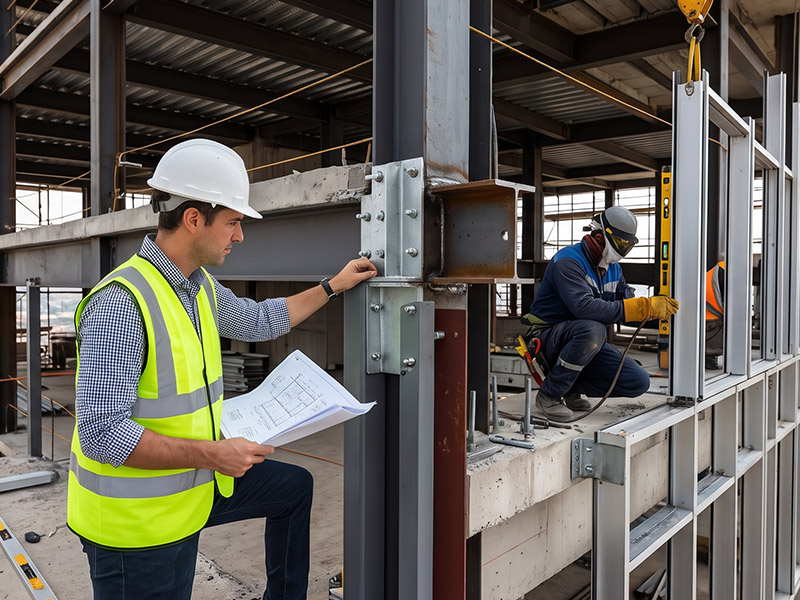

قلب تپنده مهار خطاهای ابعادی، اتصالات و براکت‌ها (Brackets) هستند. برای غلبه بر ناترازی‌ها، باید از براکت‌های فولادی سنگین گالوانیزه با سوراخ‌های لوبیایی (Slotted Holes) و سیستم‌های پیچ و مهره‌ای رگلاژپذیر استفاده کرد. این اتصالات به تکنسین‌های نصب این امکان را می‌دهند که لامل‌های عمودی را در سه جهت اصلی حرکت داده و پس از شاقول‌کاری کامل و تراز کردن دقیق با ترازهای لیزری، آن‌ها را در موقعیت نهایی تثبیت و قفل کنند. استفاده از جک‌های تراز و پیچ‌های تنظیم، فرآیند نصب را به شدت تسریع کرده و خطاهای میلی‌متری را کاملاً خنثی می‌سازد.

بسته‌ پیشگیری و مدیریت کارگاهی ناهماهنگی‌های ابعادی

برای اینکه پروژه‌های کرتین وال در زمان مقرر و با بالاترین کیفیت تحویل شوند، اتخاذ یک رویکرد مدیریتی و نظارتی در کارگاه الزامی است. ما در برنا پنجره همواره بر این سه اصل کارگاهی تأکید داریم:

• ایجاد خطوط تراز و مرجع واحد (Base Lines): پیش از آغاز هرگونه فعالیت مربوط به نما، باید یک شبکه تراز مرجع و مادر توسط نقشه‌بردار بر روی تمام طبقات ساختمان پیاده‌سازی و نشانه‌گذاری شود. تمام پیمانکاران، از اسکلت‌کار تا نماکار، باید از این مرجع واحد استفاده کنند تا از تجمعی شدن خطاها در ارتفاع جلوگیری شود.
• کنترل و نظارت مستمر در مراحل بتن‌ریزی و جوشکاری: حضور ناظران کیفی و مهندسان نما در زمان نصب صفحات اتصال (پلیت‌های انتظار) روی اسکلت بتنی یا جوشکاری براکت‌ها روی سازه فلزی، از بروز بخش عمده‌ای از انحرافات جلوگیری می‌کند. هرگونه انحراف فراتر از حد مجاز باید بلافاصله گزارش و پیش از بتن‌ریزی یا نهایی شدن اتصالات اصلاح گردد.
• تعامل چندجانبه میان دپارتمان‌های پروژه: هماهنگی کامل میان تیم شاپ‌درایینگ، کارخانه ساخت نما، تیم نقشه‌برداری و مدیران کارگاه، کلید حل بحران‌های ابعادی است. بررسی‌های مشترک دوره‌ای و رفع تعارضات نقشه‌ها با واقعیت زمینی، ریسک‌های اجرایی را به حداقل می‌رساند.

در نهایت، نمای کرتین وال تنها یک پوسته ظاهری نیست، بلکه یک سیستم مهندسی پیچیده است که پایداری و دوام آن به کیفیت اتصالات و دقت در مهار انحرافات اسکلت بستگی دارد. ما در مجموعه «برنا پنجره و برنا ویو» با تکیه بر زنجیره تأمین کامل، خطوط تولید مکانیزه، و تیم‌های تخصصی نقشه‌کشی و شاپ‌درایینگ، پروژه‌های شما را از فاز برداشت اولیه تا نصب نهایی و رگلاژ دقیق لامل‌ها و شیشه‌های صنعتی همراهی می‌کنیم تا دغدغه خطاهای اسکلت به یک خاطره تبدیل شود. برای بررسی تخصصی پروژه خود و دریافت مشاوره‌های فنی در خصوص مهار خطاهای سازه‌ای در نما، با کارشناسان امین و باتجربه ما در ارتباط باشید.
