پنجره مونو ریل آلومینیومی؛ مقایسه مقاطع اسلایدینگ و بار باد

ارزیابی تفاوت هوابندی، آب‌بندی و افت صوتی در کاربرد میدانی

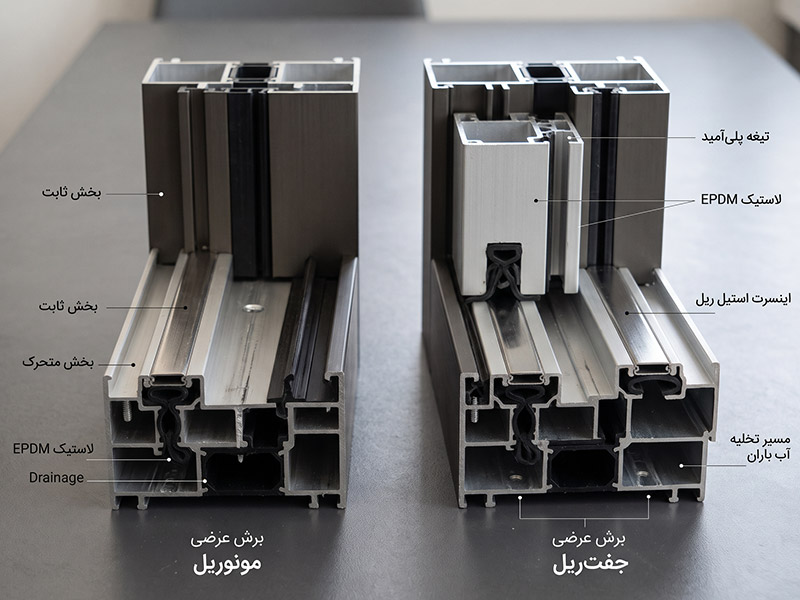

یکی از پرتکرارترین ایراداتی که بهره‌برداران نهایی از سیستم‌های کشویی می‌گیرند، زوزه کشیدن باد، نفوذ هوای سرد در زمستان و ورود گرد و خاک از درزهای پایینی و بالایی است. در سیستم‌های اسلایدینگ، حرکت افقی لنگه‌ها مانع از فشرده شدن لاستیک‌های فشاری متداول (همچون پنجره‌های لولایی) می‌شود. از این رو، هوابندی تماماً بر عهده نوار مویی‌ها (Brush Seals) و گسکت‌های لغزشی قرار می‌گیرد. با نگاهی فنی، نقاط آسیب‌پذیر جفت‌ریل شامل موارد زیر است:

• درزهای سراسری چهارگانه: در جفت‌ریل، لنگه‌ها از چهار طرف (بالا، پایین، چپ و راست) روی نوار مویی‌ها بازی می‌کنند که به معنی دو برابر شدن طول شکاف‌های حساس نفوذ در مقایسه با سیستم‌های دارای بخش فیکس است.
• نقطه صفر همپوشانی در بالا و پایین: تقاطع دو لنگه متحرک در محل تاج و کف جفت‌ریل، فضایی خالی ایجاد می‌کند که حتی پدهای اسفنجی آب‌بند نیز به مرور زمان با استهلاک ناشی از حرکت، خاصیت ارتجاعی خود را از دست می‌دهند.
• کاهش شاخص ایزولاسیون صوتی: فرار صوت همواره از کم‌مقاومت‌ترین معبر هوا رخ می‌دهد. به همین دلیل افت صوتی سیستم جفت‌ریل معمولاً فراتر از ۲۸ تا ۳۲ دسی‌بل نمی‌رود.

در پیاده‌سازی پنجره مونو ریل آلومینیومی، هوابندی و آب‌بندی تحولی جدی پیدا می‌کند؛ زیرا بخش فیکس کاملاً صلب بوده و با لاستیک درزبندی EPDM اکسترودشده صنعتی و چسب‌های سیلیکون نولاک به طور دائمی آب‌بندی و پلمپ می‌شود. در نتیجه، مساحت درزهای دینامیک و متحرک دقیقاً به نصف کاهش می‌یابد. علاوه بر این، در گوشه‌های لنگه متحرک از قطعات پلاستیکی هوابند مهندسی (Sealing Blocks) ساخته شده از جنس پلی‌پروپیلن یا EPDM فشرده استفاده می‌شود که با بستن منافذ خالی ریل، افت صوتی را تا مرز ۳۶ الی ۳۸ دسی‌بل در ترکیب با شیشه دو لایه ارتقا می‌دهد.

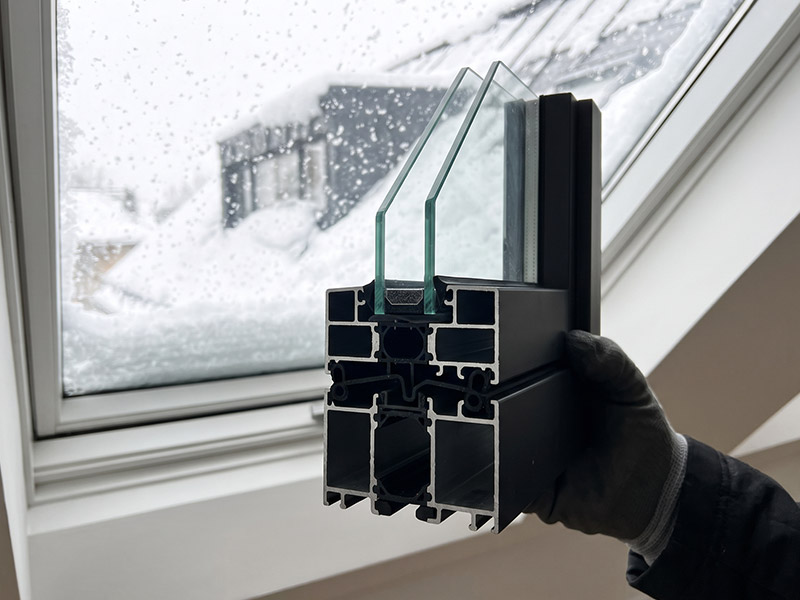

نقش شیشه صنعتی و اسپیسر دستگاهی در راندمان سیستم مونو ریل

در پروژه‌های ساختمانی مرجع، نصب پروفیل باکیفیت بدون ترکیب با شیشه صنعتی استاندارد، نتیجه‌ای معکوس در پی دارد. در اجرای یک پنجره مونو ریل آلومینیومی، بخش فیکس بزرگ‌تر نیازمند شیشه‌ای با شفافیت بالا و ضخامت یکنواخت است. استفاده از شیشه فلوت سوپر کلیر اردکان تضمین می‌کند که اعوجاج بصری در سطوح باز و وسیع پنجره به حداقل برسد و شفافیت نور ورودی در بالاترین تراز ممکن باقی بماند.

از سوی دیگر، گاز آرگون محبوس در بین لایه‌های شیشه، زمانی عایق حرارتی باقی می‌ماند که اسپیسر آلومینیومی یکپارچه دستگاهی با سوپاپ تزریق استاندارد و چسب پلی‌سولفاید روباتیک به کار رود. در شیشه‌های متفرقه کارگاهی که با دست برش خورده و اسپیسر آن‌ها با گوشه‌های پلاستیکی دستی مونتاژ می‌شود، نشتی گاز ظرف کمتر از شش ماه رخ می‌دهد و بخارزدگی بین دو لایه شیشه پدید می‌آید. در مقطع مونو ریل، به سبب پایداری ایستایی بخش فیکس، شیشه کمتر تحت تنش‌های ارتعاشی مکرر ناشی از باز و بسته شدن لنگه مجاور قرار دارد و طول عمر آب‌بندی پیرامونی شیشه صنعتی به‌شکل محسوسی طولانی‌تر خواهد بود.

اصول اجرای کارگاهی، شاپ‌درایینگ و رگلاژ یراق‌آلات

تولید و نصب سیستم‌های اسلایدینگ پیشرفته، فرآیندی نیست که بتوان آن را به کارگاه‌های فاقد نرم‌افزارهای شاپ‌درایینگ و ماشین‌آلات CNC دوکله واگذار کرد. انقباض و انبساط خطی آلومینیوم در طول‌های بلند، خطاهای کلاف زیرکار (سازه فریم آهنی) و ناشاقولی دیوارهای پیرامونی، همگی فشارهای مخرب خود را مستقیماً به ریل متحرک وارد می‌کنند. در طراحی شاپ‌درایینگ، باید فاصله بادخور دقیق دور فریم (حداقل ۵ تا ۸ میلی‌متر از هر طرف) در نظر گرفته شود تا پس از تزریق فوم پلی‌اورتان و بستن پیچ‌های بولت، هیچ فشاری باعث تغییر انحنای ریل کف نشود.

مرحله دوم، گزینش و رگلاژ یراق‌آلات و غلتک‌های زیر لنگه است. یک پنجره مونو ریل آلومینیومی استاندارد می‌تواند لنگه‌ای با وزن تا ۲۵۰ الی ۳۰۰ کیلوگرم را حمل کند، به شرط آنکه غلتک‌های قابل تنظیم بلبرینگی با پوشش پلی‌آمید ضدسایش روی ریل استنلس استیل (INOX) قرار گیرند. استفاده از یراق‌آلات بدون امکان رگلاژ، اشتباهی است که پس از نشست جزئی ساختمان، حرکت روان لنگه را با صدای ناهنجار و سایش شدید مواجه می‌کند. مهندسان ناظر در هنگام بازرسی و تحویل‌گیری کارگاهی باید به سه فاکتور کلیدی توجه ویژه داشته باشند:

• روانی حرکت با نیروی دست مجاز: لنگه بازشو باید با نیروی فشاری زیر ۴۰ نیوتن (حرکت آسان با یک دست) روی ریل جابجا شود و در هیچ نقطه‌ای از طول کورس حرکتی، گیرپاش یا افتادگی کف احساس نشود.
• تراز لیزری ریل کف و تعبیه نوار استیل ضد سایش: ریل پایینی باید دقیقاً تراز باشد و استفاده از اینسرت استیل روی آلومینیوم کنترل شود تا چرخ‌های سنگین غلطک باعث خراشیدگی مقطع آلومینیومی خام نشوند.
• کنترل کیفی درزگیرها و زوایای گوشه: گوشه‌های فریم و لنگه باید با استفاده از لقمه‌های دایکاستی ضخیم و چسب دوجزئی اپوکسی پانچ شده باشند تا هیچ‌گونه روزنه نوری یا ناهمواری در پلیسه‌های اتصال باقی نماند.

مدیریت ریسک در پروژه‌های بزرگ ایجاب می‌کند که سازندگان، تأمین‌کننده‌ای را برگزینند که دارای چرخه کامل از طراحی نقشه‌های ازبیلت تا خطوط تزریق اتوماتیک و دپوی پروفیل باشد؛ چرا که تغییرات قیمت مواد اولیه و معطلی در خطوط تولید رنگ پودری الکترواستاتیک یا آنادایزینگ، زمان‌بندی نازک‌کاری را کاملاً مختل می‌سازد.

چک‌لیست مهندسی گزینش نهایی میان مونو ریل و جفت‌ریل

برای تصمیم‌گیری بدون ابهام در دفاتر فنی و انتخاب درست میان این دو سیستم، طراحان و کارفرمایان باید الزامات کاربردی هر فضا را تفکیک کنند. تصمیم‌گیری مهندسی مبتنی بر اولویت‌بندی عملکرد است و هیچ‌کدام از مقاطع برای تمام بخش‌های یک پروژه گزینه‌ای ایده‌آل به شمار نمی‌روند. راهنمای کاربردی زیر معیارهای این انتخاب را روشن می‌سازد:

• پروژه‌های مناسب برای انتخاب سیستم مونو ریل:
  • پنجره‌های سالن اصلی، نشیمن و دهانه‌های مشرف به تراس یا چشم‌انداز باز که نیاز به بیشترین وسعت شیشه و کمترین ضخامت پروفیل دارند.
  • نماهایی که در معرض مستقیم بادهای شدید و بارندگی‌های کوبنده قرار دارند و حفظ ضریب هوابندی بالا و عایق صوت در اولویت نخست است.
  • ساختمان‌هایی که ضوابط مبحث ۱۹ در آن‌ها به صورت سخت‌گیرانه برای دریافت گواهی پایان کار و رده‌بندی انرژی اعمال می‌شود و نیاز به راندمان حرارتی پایدار با اجرای پنجره مونو ریل آلومینیومی دارند.
  • دهانه‌هایی که کارفرما ترجیح می‌دهد هزینه کمتری بابت پروفیل متحرک دوم پرداخت کند و در عین حال کیفیت قطعات تنظیمی لنگه اصلی را ارتقا بخشد.
• پروژه‌های مناسب برای انتخاب سیستم جفت‌ریل:
  • فضاهایی نظیر آشپزخانه‌ها یا اتاق‌های خدماتی که نیاز به گردش هوای دوطرفه دارند و ممکن است جابجایی هر دو لنگه به چپ و راست برای تمیزکاری آسان‌تر دیواره خارجی لازم باشد.
  • دهانه‌های کوچک یا متوسطی که دسترسی به سطح بیرونی پنجره از بیرون غیرممکن است و هر دو لنگه باید جهت نظافت به داخل دهانه دسترسی بدهند.
  • پروژه‌های با بودجه اجرایی محدودتر که در مناطق اقلیمی معتدل ساخته می‌شوند و نیازی به تحمل فشارهای جانبی باد سنگین ندارند.

تضمین کیفیت یک پنجره اسلایدینگ، حاصل هم‌افزایی هم‌زمان پروفیل استاندارد با آلیاژ یکدست، تزریق مهندسی تیغه پلی‌آمید، تعبیه دقیق گسکت‌های لاستیکی، نصب شیشه کارخانه‌ای و مهارت اکیپ اجرایی در شاقول‌سازی است. بررسی دقیق نقشه‌های نما و تطبیق نیروهای باد با نمودار ممان اینرسی پروفیل، اولین گام پیش از صدور سفارش نهایی پروفیل‌هاست تا سرمایه پروژه در برابر خطاهای اجرایی مصون بماند.

جهت بررسی نقشه‌های فاز دو، تطبیق ممان اینرسی مقاطع اسلایدینگ با بارهای باد پروژه و دریافت مشاوره مهندسی در انتخاب اقتصادی‌ترین سیستم متناسب با اقلیم سازه، تیم مهندسی شاپ‌درایینگ و نظارت فنی برنا پنجره آماده بررسی جزئیات اجرایی پیش از آغاز مرحله ساخت فریم‌ها است.
