سیستم هنگ نمای خشک چیست؟ مقایسه با ریل و الزامات فنی

ارزیابی رفتار لرزه‌ای، پایداری در برابر بار باد و الزامات ایمنی

مطابق با استانداردهای طراحی اجزای غیرسازه‌ای در برابر زلزله و الزامات مبحث ششم مقررات ملی ساختمان، نمای ساختمان باید بتواند جابجایی نسبی جانبی طبقات (Drift) را بدون فروریزش قطعات تحمل کند. در نواحی با تندبادهای فصلی شدید یا در پروژه‌های مرتفع، پاسخ ارتعاشی پوسته خشک وابسته به میزان درجه آزادی اتصالات مکانیکی است. در سیستم هنگ نمای خشک، بهره‌گیری از مفصل‌های معلق کنترل‌شده به هر تایل اجازه می‌دهد تا در یک بازه لرزه‌ای معین به‌صورت مفصلی و مستقل نوسان کرده و از تمرکز تنش‌های پیچشی در محل تکیه‌گاه‌ها جلوگیری شود. این آزادی حرکت مانع از ایجاد شکست ناشی از تردی مصالح سنگی یا سرامیکی می‌گردد.

در مقابل، در اتصالات پیوسته ریلی، اتصال سراسری لبه‌ها باعث می‌گردد تایل‌ها تحت تأثیر لترال فورس‌ها رفتار یکپارچه‌تری از خود نشان دهند؛ این موضوع در صورت اعمال کرنش‌های ناشی از جابجایی تراز طبقات، خطر خرد شدن لبه‌های درگیر در ریل و افتادن تایل‌ها را افزایش می‌دهد. مهندس مقیم باید در زمان تحویل‌گیری سیستم نگهدارنده، آزمون‌های مقاومت به بیرون‌کشیدگی (Pull-out Test) اتصالات و انکرهای شیمیایی را مطابق با دستورالعمل‌های بین‌المللی ارزیابی نموده و از کیفیت پیچ‌های ضدزنگ استنلس استیل گرید A2 یا A4 اطمینان حاصل کند.

کنترل تلورانس و رواداری‌های سازه‌ای در زلزله

بررسی عملکرد الاستیک و اتصالات مهار در زلزله‌های طرح، موارد فنی زیر را در انتخاب روش بهینه مشخص می‌نماید:

• انعطاف در جذب دریفت جانبی: استفاده از بست‌های آویز با واشرهای نئوپرنی در سیستم هنگ نمای خشک، باعث جذب امواج الاستیک زلزله و جلوگیری از گسیختگی ناشی از خستگی فلز در مقاطع نگهدارنده می‌شود.
• مهار ارتعاش و نوسان تایل‌ها: در سازه‌های دارای کنسول‌های طویل، ریل‌ها به دلیل گیرداری سراسری خطی ممکن است در اثر ارتعاش فرکانس تشدید باد، تکان‌های هارمونیک را به مصالح رویه انتقال دهند که نیازمند تقویت مهاری پشت‌بند است.
• ایمنی شکست موضعی: در رویکرد آویزی، در صورت بروز شکست موضعی در یک نقطه اتصال، سایر اتصالات پنل قادر به تحمل ثقلی موقت بوده و از سقوط ناگهانی کل قطعه پیشگیری می‌کنند.

بررسی اقتصادی، سرعت نصب و قابلیت نگهداری و تعویض قطعات

توجیه اقتصادی مهندسی در پروژه‌های بزرگ مقیاس تنها منحصر به هزینه اولیه خرید پروفیل‌های آلومینیومی و قطعات گالوانیزه نیست، بلکه هزینه‌های زمان‌بندی پروژه، نیروی انسانی اجرایی و مهم‌تر از همه، هزینه‌های بهره‌برداری، تعمیر و نگهداری در چرخه عمر ساختمان (Life Cycle Cost) را در بر می‌گیرد.

فرآیند تعویض پانل‌های آسیب‌دیده و دسترسی به تأسیسات زیر نما

پوسته نمای خشک عمدتاً به‌عنوان پوشش عایق‌های صوتی، حرارتی و کانال‌های تأسیساتی عمل می‌کند؛ بنابراین دسترسی آسان به پشت پنل‌ها یک فاکتور کلیدی در انتخاب روش زیرسازی است:

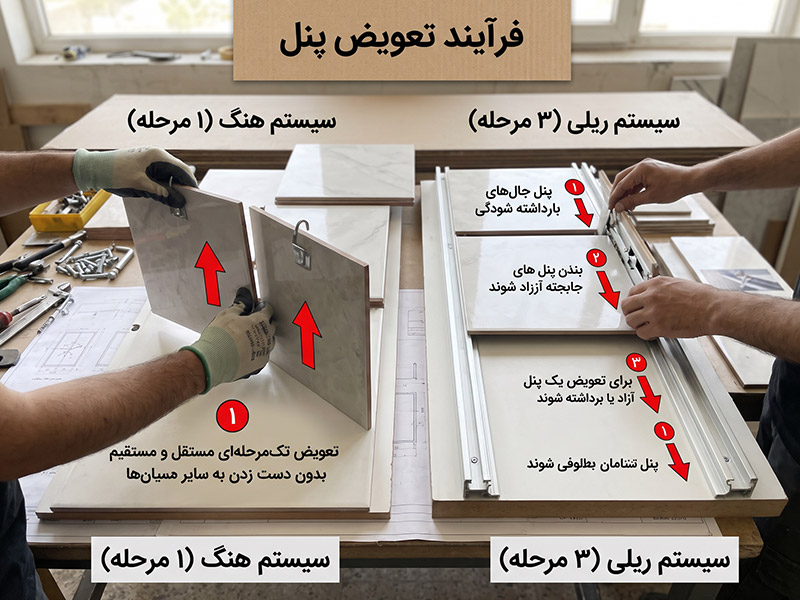

• تعویض در سیستم آویزی: بزرگ‌ترین مزیت فنی و اجرایی سیستم هنگ نمای خشک، امکان دمونتاژ و تعویض تک‌به‌تک تایل‌ها بدون نیاز به تخریب، باز کردن یا لغزاندن پنل‌های اطراف یا بالادستی است؛ تکنسین می‌تواند با شل کردن پیچ‌های مغزی قفل، تایل معیوب را مستقیماً خارج و جایگزین کند.
• چالش تعمیر در سیستم‌های ریلی: در اکثر سیستم‌های ریلی استاندارد، به دلیل چفت‌شدن تایل‌ها به‌صورت زنجیره‌ای و خطی در داخل شیار ریل، تعویض یک پنل در طبقات میانی نیازمند آزادسازی ردیف‌های کناری یا بالایی است که فرآیند نگهداری را زمان‌بر و پرهزینه می‌سازد.
• کاهش ریسک آسیب در زمان ساخت: چنانچه پس از اتمام نما، تایلی به دلیل برخورد اشیاء یا ادوات ساختمانی دچار آسیب سطحی گردد، رویکرد آویز امکان تعویض سریع پیش از تحویل موقت را برای پیمانکار فراهم می‌آورد.

مقایسه شاخص‌های وزنی، زمان‌بندی و هزینه‌های شاسی‌کشی

تصمیم‌گیری مالی در دفاتر فنی با ارزیابی دقیق مصالح اولیه و سرعت کاربری خطوط تولید مکانیزه گره خورده است:

• حجم مقاطع آلومینیوم مصرفی: ریل‌های پیوسته معمولاً نیازمند وزن متراژ بالاتری از پروفیل‌های اکسترود شده در هر مترمربع هستند، در حالی که در روش آویز، پروفیل‌ها تنها در مقاطع عمودی به‌کار رفته و قلاب‌ها به‌صورت موضعی بر نقاط باربر نصب می‌گردند.
• سرعت اجرا در فاز پایانی: پس از تراز دقیق شاسی زیرین، سرعت آویختن پنل‌ها در سیستم هنگ نمای خشک بالاتر بوده و به نیروی کار کمتری جهت نگه‌داشتن همزمان قطعات سنگین نیاز دارد.
• استفاده از اتصالات پیچ و مهره‌ای صنعتی: حذف کامل جوشکاری‌های کارگاهی در اتصالات نهایی و استفاده از یراق‌آلات پیش‌ساخته ماشین‌کاری‌شده، تضمین‌کننده کیفیت پوشش آندایزینگ و رنگ پودری الکترواستاتیک قطعات در برابر خوردگی اتمسفری است.

چک‌لیست نظارتی کنترل کیفیت تحویل‌گیری زیرسازی در کارگاه عمرانی

مهندس ناظر، مشاور یا مدیر پروژه برای اطمینان از دستیابی به یک پوسته با دوام و جلوگیری از تحمیل زیان‌های مالی در آینده، باید در زمان تحویل‌گیری زیرسازی و شاپ‌درایینگ، موارد فنی زیر را به‌دقت پایش نمایند:

• کنترل آلیاژ و سختی پروفیل‌ها: اطمینان از استفاده از بیلت خالص آلومینیوم با آلیاژ 6063 و سختی عملیات حرارتی T6 (بررسی مدارک متالورژی و آزمون وبستر در کارگاه) به جای استفاده از آلومینیوم‌های ضایعاتی یا بازیافتی نرم.
• بررسی ضخامت پوشش‌های حفاظتی: سنجش حداقل ضخامت پوشش آندایزینگ آلومینیوم (۱۵ تا ۲۰ میکرون) و ضخامت گالوانیزه گرم قوطی‌های فولادی نگهدارنده طبق استاندارد ASTM A123.
• تأیید گشتاور بستن پیچ‌های مهاری: تست تصادفی ترکمتر در پیچ‌های قفل‌کننده قلاب‌های آویز برای جلوگیری از اورتورک شدن و تغییر فرم پلیت‌ها.
• کیفیت لاستیک‌های هوابندی و صداگیری: پایش اصالت لاستیک‌های درزبندی EPDM مقاوم در برابر اشعه فرابنفش (UV) و پرهیز از کاربرد نوارهای PVC غیرمقاوم که پس از چند فصل سرما و گرما دچار تردی و خشکیدگی می‌شوند.
• تطابق دقیق با نقشه‌های شاپ‌درایینگ تاییدشده: انطباق جانمایی پین‌ها، شیارها و براکت‌های اصلی با مدلسازی مهندسی به منظور عدم تغییر در فاصله ژوئن‌ها و درزهای قائم.

دستیابی به نمایی بدون نقص در معماری معاصر، پیوند ناگسستنی میان طراحی جزئیات و زنجیره تأمین یکپارچه صنعتی است. کنترل مهندسی در فاز طراحی شاپ‌درایینگ، بهره‌گیری از خطوط برش و پانچ مکانیزه و دپوی استاندارد پروفیل‌ها، متضمن کاهش خطاهای انسانی در کارگاه و اجرای بدون لغزش زیرسازی خواهد بود. پیش از نهایی‌سازی انتخاب شیوه مهار، بررسی دقیق شرایط وزنی پوشش، موقعیت جغرافیایی و الزامات بارهای دینامیکی پروژه ضامن آرامش خاطر سرمایه‌گذاران و خلق ساختمانی ماندگار خواهد بود.
