مقایسه فنی پروفیل همارشتن و روتنبرگ در پنجره نوساز

در پروژه‌های ساختمانی نوین، انتخاب مصالح پوسته خارجی همواره محل تلاقی الزامات سازه‌ای، عملکرد حرارتی و توجیه اقتصادی است. مهندسان و مجریان پروژه در مرحله طراحی و برآورد متره، بارها با مقایسه گزینه‌های مطرح بازار برای بازشوها مواجه می‌شوند که در این میان، پروفیل همارشتن و روتنبرگ به عنوان دو انتخاب با خاستگاه فنی و استاندارد مشخص، سهم قابل توجهی از بررسی‌های فنی دفاتر مهندسی را به خود اختصاص داده‌اند. با این حال، تصمیم‌گیری مهندسی فراتر از تطبیق مشخصات کاتالوگی است؛ پنجره نهایی سامانه‌ای مرکب از پروفیل پلیمری، تقویت‌کننده‌های گالوانیزه سازه‌ای، شیشه دوجداره صنعتی، لاستیک‌های درزبندی و یراق‌آلات مکانیکی است. عملکرد این سامانه تحت اثر مستقیم نیروهای باد دینامیکی، ممان اینرسی مقاطع، کیفیت فیتینگ بازشو و جزئیات آب‌بندی در شرایط جوی سخت سنجیده می‌شود. بررسی مقایسه‌ای دقیق میان پروفیل همارشتن و روتنبرگ نیازمند کالبدشکافی دقیق فرمولاسیون UPVC، ضخامت دیواره‌های موثر، تعداد چمبرها، هندسه محفظه جای‌گذاری گالوانیزه و انطباق آن‌ها با استانداردهای ملی و بین‌المللی نظیر RAL-GZ 716 و DIN EN 12608 است.

تعهد به مهندسی بهینه ایجاب می‌کند که مدیران پروژه پیش از نهایی‌سازی سفارش، تفاوت‌های متالورژیکی، رفتار مکانیکی و اثرات اقلیمی روی هر سیستم را درک کنند. عدم دقت در انطباق مشخصات پروفیل با الزامات معماری و تحلیل بار باد در طبقات مرتفع، منجر به دفورمه شدن فریم، نفوذ صوت، افت محسوس هوابندی و خروج بازشو از رگلاژ استاندارد می‌شود. تحلیل پیش‌رو با اتکا به تجربیات کارگاهی، آزمون‌های آزمایشگاهی و ارزیابی رفتار میدانی این دو برند در پروژه‌های متعدد ساختمانی تدوین شده است تا خطای انتخاب در دفاتر فنی و کارگاه‌ها به حداقل برسد.

معماری مقطع و تحلیل پایداری استاتیکی در شرایط باد و بارهای جانبی

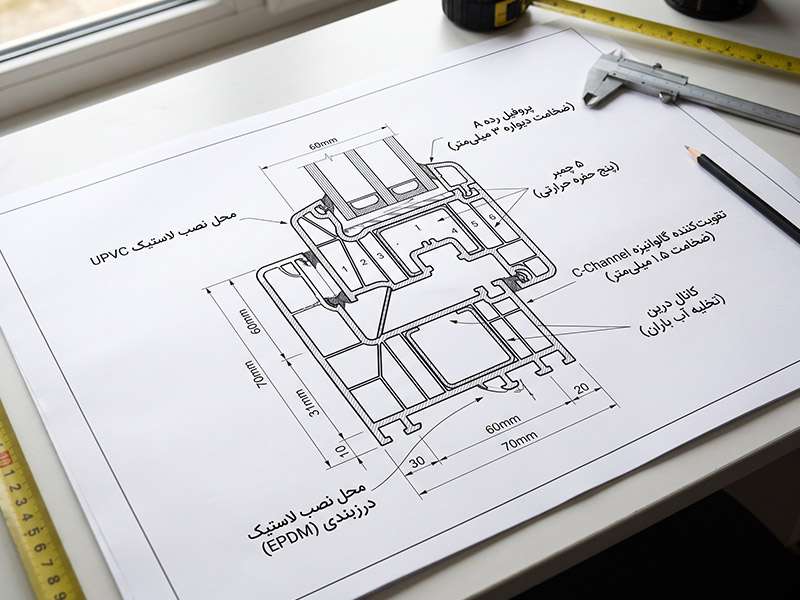

هندسه مقطع در پروفیل‌های UPVC قلب تپنده رفتار سازه‌ای پنجره است. در پروژه‌های مسکونی، تجاری و به‌ویژه برج‌های با ارتفاع بالای ۳۰ متر، نیروی باد به صورت بار گسترده روی سطح شیشه اثر گذاشته و از طریق لبه‌های فریم و مولیون به اسکلت اصلی سازه انتقال می‌یابد. هنگام ارزیابی پروفیل همارشتن و روتنبرگ، نخستین معیار تعیین‌کننده، ضخامت دیواره‌های خارجی، محفظه‌های داخلی (Chambers) و تقارن هندسی برای استقرار فولاد تقویت‌کننده است.

ضخامت جداره‌های اصلی بر اساس رده‌بندی استاندارد بین‌المللی

بر اساس استاندارد EN 12608 اروپا و استاندارد ملی ایران، پروفیل‌های درب و پنجره از دیدگاه ضخامت دیواره‌های دیده‌شده (Visible Walls) و دیواره‌های پوشیده (Non-visible Walls) به رده‌های کیفی مختلف دسته‌بندی می‌شوند:

• پروفیل رده A: ضخامت جداره خارجی حداقل ۲.۸ میلی‌متر و جداره‌های داخلی حداقل ۲.۵ میلی‌متر است. این رده بالاترین مقاومت کششی گوشه‌ها (Corner Strength) را پس از عملیات جوش حرارتی تامین کرده و تنش‌های برشی ناشی از وزن شیشه‌های چندجداره سنگین را به‌خوبی جذب می‌کند.
• پروفیل رده B: ضخامت جداره خارجی در محدوده ۲.۵ میلی‌متر و جداره داخلی در حدود ۲.۰ میلی‌متر قرار می‌گیرد. این رده با کاهش وزن کلی مقطع، بیشتر برای بازشوهایی با ابعاد استاندارد و دهانه‌های با بارگذاری جانبی متوسط طراحی شده است.

در بررسی مقاطع تولیدی در سبد پروفیل همارشتن و روتنبرگ، رعایت تلورانس‌های مجاز ابعادی نقشی کلیدی در کیفیت نهایی جوش چهارگوشه ایفا می‌کند. پروفیل‌هایی که ضخامت جداره‌های اصلی آن‌ها منطبق بر مقادیر رده A تثبیت شده باشد، مقاومت مکانیکی پیچشی بسیار بالاتری حین وزش طوفان از خود بروز می‌دهند و در تست‌های شکست گوشه (Weldability Test) مانع از بروز ترک‌های مویی در فصول سرد سال می‌شوند.

تعداد و آرایش چمبرهای عایق‌بندی و تفکیک جریان‌های حرارتی

محفظه‌های داخلی نه تنها نقش پل‌های حرارتی شکننده را ایفا می‌کنند، بلکه استحکام ممان مقطع را ارتقا می‌دهند. سیستم‌های رایج ۳، ۴ و ۵ محفظه‌ای در بازار تولید می‌شوند که مشخصات فنی آن‌ها رفتار حرارتی و صوتی را بازتعریف می‌کند:

• سیستم‌های ۴ و ۵ کاناله: با ایجاد لایه‌های هوای ساکن متوالی، ضریب انتقال حرارت سطحی (U-value) را به محدوده ۱.۲ تا ۱.۴ وات بر متر مربع کلوین کاهش می‌دهند. این محفظه‌ها هوابندی را از مسیر شیارهای زهکشی آب باران جدا می‌کنند تا عبور جریان هوای سرد به داخل محفظه اصلی تقویت‌کننده مهار شود.
• کانال تخلیه آب و تعریق: شیارهای شیب‌دار تخلیه آب باران در بخش بیرونی کف فریم تعبیه می‌شوند. آرایش صحیح این محفظه‌ها در پروفیل‌های مهندسی‌شده مانع از رسیدن رطوبت به داخل محفظه گالوانیزه می‌شود، پدیده‌ای که در صورت عدم دقت در طراحی قالب، منجر به خوردگی مخفی آهن تقویت‌کننده در گذر زمان خواهد شد.

ممان اینرسی و الزام حیاتی تسمه و قوطی گالوانیزه یکپارچه

بزرگ‌ترین اشتباه در استعلام قیمت و مقایسه، اکتفا به مترطول خود پروفیل پلیمری بدون در نظر گرفتن پروفیل تقویت‌کننده فولادی (Reenforcement) است. UPVC به تنهایی الاستومری با مدول الاستیسیته پایین است؛ بنابراین کلیه بارهای خمشی و لنگرهای اینرسی باید توسط ورق گالوانیزه فرم‌دهی‌شده مهار شوند:

• شکل هندسی گالوانیزه (C-Channel در برابر U-Channel و قوطی بسته): در مقاطع لنگه و مولیون (ستون میانی)، استفاده از مقاطع خم‌کاری شده بسته (Box Section) یا مقاطع C-Channel تقویت‌شده با لبه‌های برگشته الزامی است تا مانع از کمانش پیچشی تحت بار باد گردد.
• ضخامت اسمی استاندارد: ضخامت ورق گالوانیزه نباید در هیچ نقطه‌ای از سازه پنجره از ۱.۵ میلی‌متر کمتر باشد. در دهانه‌های با عرض بیش از ۱۶۰۰ میلی‌متر یا در طبقات انتهایی برج‌ها، استفاده از گالوانیزه ۲ میلی‌متر با ممان اینرسی متناسب با دتایل سازه‌ای شاپ‌درایینگ الزامی است.
• فواصل پیچ‌های اتصال گالوانیزه به پروفیل: برای تضمین رفتار یکپارچه، پیچ‌های خودکار با پوشش ضدزنگ باید با فواصل استاندارد حداکثر ۲۵ تا ۳۰ سانتی‌متر و با فاصله ۱۵ سانتی‌متر از لبه‌های جوش‌خورده نصب شوند. هرگونه کسری در این بخش، مستقیماً به شکم دادن ستون‌ها در روزهای طوفانی ختم می‌شود.

تست‌های آزمایشگاهی، پایدارکننده‌های پلیمری و ثبات رنگ در اقلیم ایران

شرایط تابش اشعه فرابنفش خورشیدی (UV Index) در فلات مرکزی، مناطق کویری و جنوب ایران بسیار شدید است. دمای سطحی پروفیل‌های تیره یا حتی سفید در تابستان‌های خشک تا بالای ۷۰ درجه سانتی‌گراد افزایش می‌یابد. تغییر فرم، ترد شدن پلیمر و زردشدگی از جمله خطرات ناشی از به‌کارگیری فرمولاسیون‌های غیرمنطبق با شرایط آب‌وهوایی نامساعد است که در بررسی پروفیل همارشتن و روتنبرگ باید زیر ذره‌بین آزمایش‌های استاندارد قرار گیرد.

فرمولاسیون UPVC و پایدارکننده‌های حرارتی نوین

ترکیب شیمیایی گرانول پایه تعیین‌کننده طول عمر الاستیک ماده است. استابلایزرهای مصرفی در خطوط پیشرفته شامل دو رویکرد اصلی هستند:

• پایدارکننده‌های کلسیم-روی (Ca-Zn): کاملاً سازگار با محیط زیست و فاقد فلزات سنگین، مقاومت حرارتی عالی و ممانعت از تغییر رنگ در برابر تابش شدید آفتاب بدون تصعید ترکیبات سمی.
• پایدارکننده‌های پایه سرب (Lead-based): ترکیباتی سنتی که اگرچه مقاومت حرارتی ایجاد می‌کنند، اما در استانداردهای ساختمانی روز دنیا به دلیل خطرات زیست‌محیطی و اثرات تیره شدن در مجاورت آلاینده‌های گوگردی شهری به تدریج کنار گذاشته شده‌اند.
• میزان دی‌اکسید تیتانیوم (Titanium Dioxide - TiO2): غلظت پیگمنت دی‌اکسید تیتانیوم روتایل باید حداقل بین ۴ تا ۸ درصد وزنی فرمولاسیون باشد تا به عنوان یک سپر نوری تمام پرتوهای تخریب‌کننده UV را منعکس کرده و مانع از گسست پیوندهای پلیمری PVC شود.

مقاومت در برابر ضربه و شوک حرارتی (Impact & Thermal Shock Resistance)

یکی از شاخص‌های حیاتی برای کنترل سلامت پروفیل در کارگاه، آزمون ضربه پرتاب وزنه (Falling Mass Impact) بر پایه استاندارد ملی است. در این آزمون، نمونه پروفیل پس از نگهداری طولانی‌مدت در دمای منفی ۱۰ درجه سانتی‌گراد، تحت ضربه سقوط آزاد وزنه فولادی قرار می‌گیرد. پروفیلی که فاقد اصلاح‌کننده‌های ضربه (Impact Modifiers) نظیر آکریلات‌ها یا CPE باشد، در این آزمون ترک خورده یا متلاشی می‌شود. همچنین آزمون بازگشت حرارتی (Heat Reversion) در دمای ۱۵۰ درجه سانتی‌گراد تعیین می‌کند که پروفیل تا چه اندازه تنش‌های داخلی تزریق قالب را حفظ کرده و آیا در نمای ساختمان دچار تابیدگی خواهد شد یا خیر.
