در پروژه‌های عمرانی مدرن، مجتمع‌های تجاری پرتردد و طراحی‌های معماری معاصر، مدیریت جریان رفت‌وآمد در عین حفظ انرژی و امنیت، یکی از چالش‌های اساسی مهندسان و کارفرمایان است. اپراتور درب شیشه‌ای برقی به عنوان قلب تپنده و مغز متفکر سیستم‌های بازشو خودکار، نقشی حیاتی در تسهیل ترافیک انسانی و ارتقای استاندارد هوشمندسازی ساختمان‌ها ایفا می‌کند. با این حال، کارایی، دوام و ایمنی این تجهیزات هرگز تابع صرف نام یک برند یا کاتالوگ‌های تبلیغاتی نیست؛ بلکه برآیند کالیبراسیون دقیق مهندسی، انطباق با استانداردهای تردد و کیفیت اجرای جزءبه‌جزء قطعات متحرک و حسگرهاست. در این تحلیل فنی و کارگاهی، به بررسی همه‌جانبه مکانیزم عملکرد، دسته‌بندی سنسورها و جزئیات اجرایی این سیستم‌های هوشمند در زنجیره تخصصی برنا پنجره می‌پردازیم.

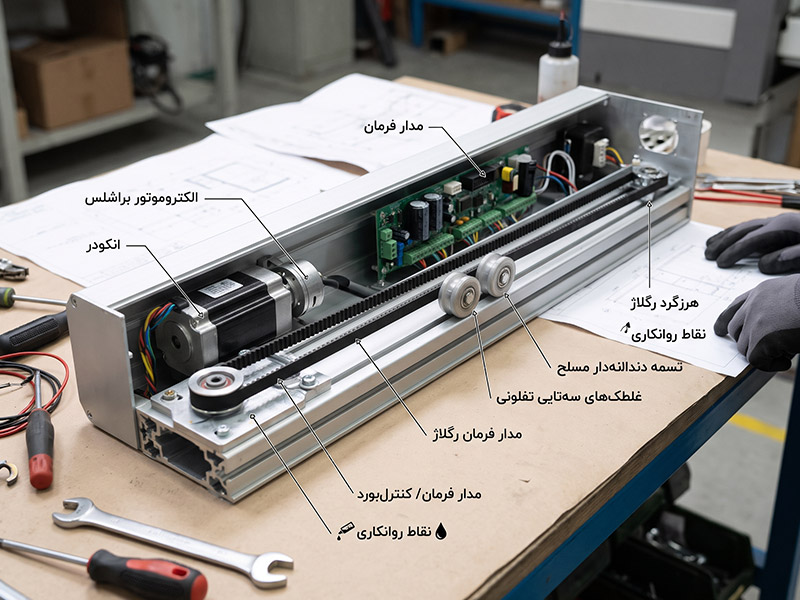

مهندسی اپراتور درب شیشه‌ای برقی؛ مکانیزم‌های محرک و آناتومی سیستم
عملکرد بی‌نقص و بدون وقفه یک درب اتوماتیک در شرایط ترافیکی سنگین، نیازمند هماهنگی کامل بین اجزای الکترومکانیکی و سیستم‌های الکترونیکی است. تکیه بر قطعات غیراستاندارد یا عدم درک رفتار بارهای دینامیکی در زمان طراحی، بزرگ‌ترین عامل فرسودگی زودهنگام و خروج از رگلاژ این سیستم‌هاست. در ادامه، آناتومی فنی و مکانیزم‌های کلیدی این تجهیزات را کالبدشکافی می‌کنیم.
۱. الکتروموتور و گیربکس؛ مرکز تولید گشتاور و نیروی محرکه
الکتروموتورهای جریان مستقیم ۲۴ ولت (brushless یا DC معمولی)، وظیفه تأمین گشتاور لازم برای شتاب‌گیری و ترمزگیری لت‌های سنگین شیشه‌ای را بر عهده دارند. در سیستم‌های استاندارد برنا پنجره، استفاده از موتورهای باکیفیت و تنظیمی باربر (نظیر موتورهای دانکر آلمان Dunker) تضمین‌کننده سیکل‌های تردد بی‌نهایت در طول شبانه‌روز است. گیربکس‌های خورشیدی یا حلزونی کوپل‌شده با موتور باید توانایی تبدیل سرعت بالا به گشتاور مناسب بدون تولید صدای اضافه (کمتر از ۵۰ دسی‌بل) را داشته باشند. مجهز بودن موتور به انکودرهای دقیق جهت ثبت موقعیت میلی‌متری لت‌ها، از بروز تصادفات و خستگی مکانیکی سیستم جلوگیری می‌کند.
۲. برد الکترونیکی (مدار فرمان)؛ مغز پردازشگر و تنظیمات میکروپروسسوری
مدار فرمان یا کنترولر، وظیفه دریافت سیگنال از سنسورها، آنالیز سرعت، شتاب و فرمان به موتور را بر عهده دارد. بردهای پیشرفته دارای میکروکنترلرهای چندهسته‌ای هستند که پارامترهایی چون سرعت بازشو، سرعت بسته‌شدن، زمان بازماندن (Holding Time)، قدرت ترمزگیری و فشار نهایی آب‌بندی را مدیریت می‌کنند. این بردها باید دارای استبلایزر یا نوسان‌گیر داخلی جریان برق باشند تا در برابر افت یا افزایش ناگهانی ولتاژ کارگاهی آسیب نبینند. همچنین، قابلیت اتصال به سیستم‌های اعلام حریق (بجهت باز شدن خودکار اضطراری) و سیستم‌های کنترل دسترسی هوشمند (اکسس کنترل) از الزامات اساسی این بخش است.
۳. ریل، شاسی و متعلقات حرکتی؛ تضمین روانی و دوام مکانیکی
بستری که تمام قطعات روی آن سوار می‌شوند، ریل و شاسی آلومینیومی (غالباً آنادایز شده با سختی بالا) است. مقاومت شاسی در برابر دفرمه شدن تحت بار مرده شیشه‌ها بسیار حیاتی است. حرکت لت‌ها بر روی ریل به وسیله غلتک‌ها یا هنگرهای مجهز به چرخ‌های پلیمری ضدسایش (ترکیب تفلون و پلی‌آمید) و بلبرینگ‌های آب‌بندی‌شده صورت می‌گیرد. هر لت متحرک معمولاً دارای یک هنگر با ۳ غلطک است تا نیروی عمودی و جانبی به طور یکنواخت توزیع شود. استفاده از لاستیک‌های لرزه‌گیر و صداگیر در زیر ریل و مسیر حرکت، هرگونه ارتعاش سازه‌ای را به حداقل می‌رساند.
۴. انتقال قدرت؛ تسمه و هرزگرد
تسمه‌های دندانه‌دار از جنس لاستیک مسلح به الیاف شیشه یا فولاد (تسمه‌های پولی‌اورتان تقویت‌شده)، گشتاور موتور را به هنگرها منتقل می‌کنند. تنظیم کشش تسمه به وسیله هرزگرد و مکانیزم‌های رگلاژ، نقش مستقیمی در حذف پدیده لغزش و ضربه زدن درب در زمان استارت و استپ دارد.
دسته‌بندی و مکانیزم سنسورها در کنترل تردد درب‌های شیشه‌ای مدرن
یک درب اتوماتیک تنها زمانی ایمن و کارآمد است که سنسورهای آن سناریوی رفت‌وآمد عابران را به درستی و بدون خطا تشخیص دهند. سنسورها به عنوان اندام‌های حسی اپراتور درب شیشه‌ای برقی، ترافیک ورودی را مدیریت کرده و از برخورد فیزیکی لت‌ها با افراد یا موانع جلوگیری می‌کنند. در زیر، انواع سنسورهای تخصصی مورد استفاده در پروژه‌های مهندسی را تحلیل می‌کنیم.
۱. سنسورهای مایکروویو (راداری)؛ ردیاب‌های حرکتی ترافیک دور
سنسورهای مایکروویو با ارسال امواج الکترومغناطیسی با فرکانس بالا (معمولاً ۲۴ گیگاهرتز) و دریافت بازتاب آن، حرکت هرگونه شیء یا فرد را در محدوده تعریف‌شده تشخیص می‌دهند. این سنسورها بر اساس اثر داپلر کار می‌کنند و تنها به «حرکت» حساس هستند؛ بنابراین اگر فردی در مقابل درب کاملاً ساکن بایستد، سنسور او را تشخیص نداده و درب ممکن است بسته شود (به همین دلیل هرگز نباید به تنهایی استفاده شوند). ویژگی برجسته رادارهای مایکروویو، پوشش محیطی وسیع و سرعت بالای آن‌هاست که برای فضاهای بیرونی و پرتردد بسیار مناسب است. در نسل‌های جدید، امکان تنظیم حساسیت به صورت مستقل برای جهت‌های رفت یا برگشت (امکان تفکیک عابران در حال نزدیک شدن از عابران در حال عبور موازی) وجود دارد تا از باز و بسته شدن‌های مکرر و بیهوده جلوگیری شود.
۲. سنسورهای مادون قرمز فعال (Active Infrared)؛ چشمی‌های پرده‌ای و ایمنی
این سنسورها با ارسال پرتوهای مداوم نور نامرئی مادون قرمز به سمت زمین و تحلیل بازتاب آن، یک پرده محافظتی سه بعدی دقیق در دهانه درب ایجاد می‌کنند. بر خلاف مایکروویو، سنسورهای مادون قرمز فعال به «حضور» حساس هستند؛ یعنی حتی اگر فرد یا مانعی در آستانه درب کاملاً بی‌حرکت باشد، با قطع شدن یا تغییر در الگوی بازتاب پرتوها، سنسور حضور او را تشخیص داده و مانع از بسته شدن لت‌ها می‌شود. به این تجهیزات اصطلاحاً سنسورهای پرده‌ای ایمنی نیز می‌گویند که به عنوان ضامن حفظ سلامت عابران در شلوغ‌ترین لحظات عمل می‌کنند.
۳. سنسورهای ترکیبی (Dual Technology)؛ ادغام سرعت و امنیت
برای دستیابی به بالاترین سطح عملکرد و ایمنی، سنسورهای ترکیبی که همزمان فناوری مایکروویو (برای تشخیص حرکت از فاصله دور) و مادون قرمز فعال (برای تشخیص حضور در آستانه درب) را در یک کیس واحد ارائه می‌دهند، در پروژه‌های مهندسی برنا پنجره به کار گرفته می‌شوند. این تجهیزات علاوه بر بهینه‌سازی مصرف انرژی، احتمال هرگونه برخورد لت‌های شیشه‌ای با کودکان، سالمندان یا چرخ‌های خرید را به صفر می‌رسانند.
۴. سنسورهای فتوسل بین‌درآمدی (چشمی لای‌دری)؛ سد محافظتی فیزیکی
این سنسورها شامل یک فرستنده و یک گیرنده کوچک مادون قرمز هستند که به صورت نقطه‌ای در ارتفاع حدود ۲۵ تا ۶۰ سانتی‌متری از کف، درون فریم‌ها یا ریل‌های عمودی (لنگه‌های ثابت) روبه‌روی یکدیگر نصب می‌شوند. در صورتی که هرگونه مانعی بین این دو نقطه قرار گیرد و ارتباط نوری قطع شود، مدار فرمان فوراً حرکت درب را معکوس می‌کند. وجود این سنسور به عنوان لایه نهایی حفاظت، حتی در ساده‌ترین کاربری‌ها نیز الزامی است.
الزامات فنی نصب، کالیبراسیون و یکپارچه‌سازی با سیستم‌های کنترل تردد
نصب و راه‌اندازی اپراتور درب شیشه‌ای برقی یک فرآیند تخصصی و نیازمند رعایت دقیق رواداری‌های مهندسی است. حتی باکیفیت‌ترین تجهیزات نیز در صورت عدم شاسی‌کشی تراز یا کالیبراسیون نامناسب سنسورها، دچار استهلاک شدید، صداهای ناهنجار و خرابی پی‌درپی خواهند شد. تیم‌های اجرایی و ناظران کیفی برنا پنجره در این بخش، چک‌لیستی از الزامات سخت‌گیرانه را اعمال می‌کنند.
۱. شاسی‌کشی، تراز افقی و بارگذاری سازه‌ای
پیش از نصب اپراتور، بسترسازی و شاسی‌کشی فلزی (معمولاً با قوطی‌های ۴۰×۸۰ یا ۱۰۰×۱۰۰ میلی‌متر ضخیم بسته به ابعاد دهانه) باید با تراز لیزری و بدون کوچک‌ترین انحراف (رواداری کمتر از ۱ میلی‌متر در طول) اجرا شود. شاسی باید بتواند بار مرده لنگه‌های ثابت و متحرک (که در شیشه‌های ۱۰ میل سکوریت و فریم‌های سنگین ممکن است به بیش از ۲۰۰ کیلوگرم برسد) و همچنین نیروهای دینامیکی حاصل از شتاب‌گیری‌های متوالی را بدون لرزش تحمل کند. استفاده از ترنسوم‌های تقویت‌شده در نماهای کرتین‌وال یا فریم‌های آلومینیومی مستحکم، مانع از افتادگی و گیر کردن لت‌ها می‌شود.
۲. کالیبراسیون و تنظیم محدوده سنسورها
تنظیم فیزیکی و نرم‌افزاری چشمی‌ها باید متناسب با کاربری محیط انجام شود. زاویه تابش امواج رادار مایکروویو باید به گونه‌ای تنظیم گردد که ترافیک موازی پیاده‌رو باعث تحریک درب نشود. همچنین، سنسورهای مادون قرمز پرده‌ای باید دقیقاً تا چند سانتی‌متری زمین را پوشش دهند تا اشیای کم‌ارتفاع یا کودکان نادیده گرفته نشوند. کالیبره کردن حساسیت به لرزش‌های ناشی از باد شدید یا تغییرات دما نیز برای جلوگیری از خطای سنسورها در فصول مختلف سال ضروری است.
۳. رگلاژ مکانیکی و یکنواختی سرعت (Motion Profile)
پس از آویختن لت‌ها، رگلاژ غلتک‌ها با پیچ‌های تنظیمی باربر باید به صورتی انجام شود که فاصله لت‌ها از زمین و فریم‌های ثابت در تمام طول مسیر یکنواخت (حدود ۵ تا ۷ میلی‌متر جهت جلوگیری از اصطکاک و نفوذ هوا) باشد. تنظیم دقیق پروفایل حرکتی در مدار فرمان شامل سرعت تند اولیه، منطقه کاهش سرعت (Deceleration Zone) و سرعت خزشی نهایی (Creep Speed)، تضمین‌کننده نرمی حرکت و عدم کوبش درب در انتهای مسیر است. لاستیک‌های درزبندی EPDM مرغوب باید بدون ایجاد اصطکاک اضافی، هوابندی مناسب را ایجاد کنند.
۴. یکپارچه‌سازی با سیستم‌های هوشمند و اکسس کنترل (Integration)
در پروژه‌های اداری و امنیتی، اپراتور باید به سیستم‌های کنترل تردد (اکسس کنترل) مانند کارت‌خوان‌ها، اسکنرهای بیومتریک (اثر انگشت و تشخیص چهره)، دوربین‌های پلاک‌خوان یا سیستم‌های مدیریت ساختمان (BMS) متصل شود. این ارتباط از طریق رله‌های خشک (Potential-free) روی برد الکترونیکی برقرار می‌شود. همچنین، فعال‌سازی حالت‌های مختلف عملکردی از طریق کلیدهای تعیین وضعیت (اتوماتیک، یک‌طرفه، دائم باز، قفل شبانه و حالت زمستانه/نیمه‌باز بجهت کاهش تبادل حرارتی) باید برای کاربران نهایی به سادگی در دسترس باشد. تعبیه باتری پشتیبان (Backup Battery) استاندارد نیز برای تضمین حداقل ۲۰۰ تا ۳۰۰ بار باز و بسته شدن درب در زمان قطعی برق، یکی از الزامات ایمنی و پدافند غیرعامل است.
مقایسه عملکردی انواع سنسورهای درب شیشه‌ای اتوماتیک
انتخاب درست تجهیزات بدون مقایسه فنی و شناخت نقاط ضعف و قوت هر فناوری امکان‌پذیر نیست. لیست زیر، ویژگی‌های کلیدی انواع سنسورهای کنترل تردد در درب‌های شیشه‌ای را به صورت کاربردی خلاصه می‌کند:
- سنسور مایکروویو (راداری):
- مکانیزم تشخیص: بر پایه تغییر فرکانس امواج بازتابی ناشی از حرکت (اثر داپلر).
- محدوده پوشش: بسیار وسیع و حجمی (مناسب برای فواصل دور).
- حساسیت به سکون: ضعیف (افراد یا اشیای کاملاً ساکن را تشخیص نمی‌دهد).
- بهترین کاربری: تشخیص ترافیک در حال ورود در فضاهای بیرونی و بازشوهای عریض.
- نقاط چالش‌برانگیز: امکان باز شدن بیهوده بر اثر حرکت برگ درختان یا ترافیک موازی پیاده‌رو.
- سنسور مادون قرمز فعال (پرده‌ای):
- مکانیزم تشخیص: بر پایه قطع یا تغییر الگوی بازتاب پرتوهای مداوم مادون قرمز.
- محدوده پوشش: دقیق، خطی و پرده‌ای (محدوده نزدیک به دهانه درب).
- حساسیت به سکون: عالی (افراد و موانع کاملاً ساکن را تا زمان حضور تشخیص می‌دهد).
- بهترین کاربری: حفاظت ایمنی در آستانه بازشو و جلوگیری از برخورد فیزیکی لت‌ها با عابرین.
- نقاط چالش‌برانگیز: عدم کارایی برای تشخیص زودهنگام افراد در ترافیک‌های بسیار سریع و فواصل دور.
- سنسورهای ترکیبی (Dual Tech):
- مکانیزم تشخیص: ترکیب همزمان مایکروویو و مادون قرمز فعال در یک تجهیز هوشمند.
- محدوده پوشش: چند لایه (پوشش همزمان فواصل دور و آستانه بازشو).
- حساسیت به سکون: بسیار عالی و بی‌نقص.
- بهترین کاربری: ورودی‌های پرتردد، بیمارستان‌ها، فروشگاه‌ها و مجتمع‌های تجاری بزرگ.
- نقاط چالش‌برانگیز: هزینه اولیه بالاتر نسبت به سنسورهای تک‌کاره.
- سنسور فتوسل لای‌دری:
- مکانیزم تشخیص: قطع پرتو نوری نقطه‌ای فرستنده و گیرنده.
- محدوده پوشش: تک نقطه‌ای در ارتفاع پایین (عموماً ۲۵ تا ۶۰ سانتی‌متر).
- حساسیت به سکون: عالی (در صورت حضور مانع بین دو چشمی).
- بهترین کاربری: حفاظت تکمیلی نهایی در لای درب برای تمام کاربری‌ها.
- نقاط چالش‌برانگیز: عدم پوشش کامل ارتفاع و زوایای جانبی (نیاز به استفاده در کنار سنسورهای سقفی).
تضمین پایداری و مهندسی ترافیک با راهکارهای جامع برنا پنجره
انتخاب یک اپراتور درب شیشه‌ای برقی مناسب، فراتر از خرید یک پکیج آماده است؛ این تصمیم نیازمند ارزیابی بار ترافیکی، آنالیز بارهای باد محیطی و سازه‌ای، نقشه‌کشی دقیق شاپ‌درایینگ و استفاده از متریال با اصالت است. در مجموعه صنعتی برنا پنجره، ما با تکیه بر زنجیره تأمین یکپارچه و خطوط تولید مکانیزه، هر پروژه را از مرحله محاسبات سازه‌ای تا نصب و رگلاژ نهایی با استانداردهای مهندسی روز همراهی می‌کنیم. استفاده از شیشه‌های فلوت سوپر کلیر اردکان با اسپیسرهای دستگاهی، فریم‌های آلومینیومی با سختی استاندارد، لاستیک‌های درزبندی EPDM مقاوم و الکتروموتورهای باربر اصلی، پاسخ ما به نیاز کارفرمایانی است که به پایداری، عملکرد بی‌صدا و کاهش هزینه‌های نگهداری پروژه‌های خود می‌اندیشند. جهت دریافت مشاوره‌های فنی، تحلیل میدانی پروژه‌ها و انتخاب بهینه‌ترین سیستم‌های کنترل تردد، مهندسان و کارشناسان فنی برنا پنجره در کنار شما هستند.
