بهینه‌سازی قیمت نمای شیشه‌ای با ابعاد جام و لامل

استراتژی‌های فنی شاپ‌درایینگ در کاهش ضایعات خط برش آلومینیوم

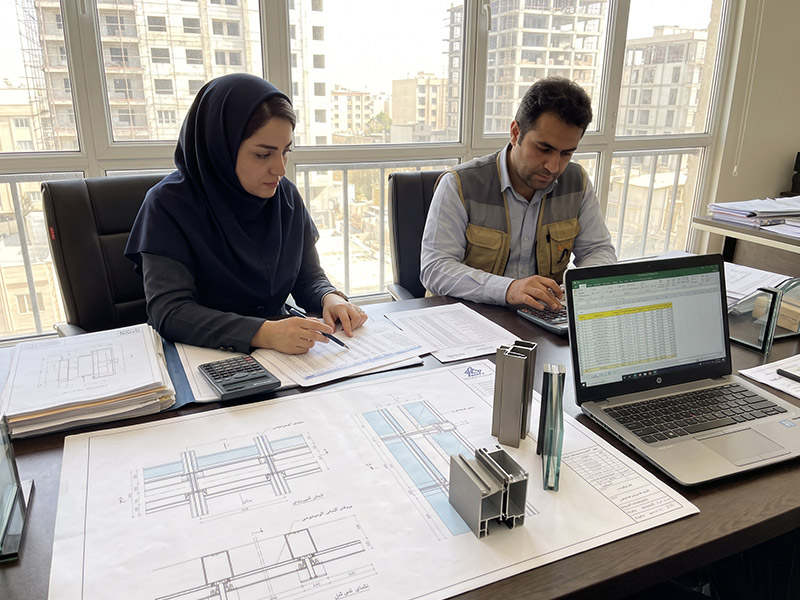

شاپ‌درایینگ (Shop Drawings) حلقه مفقوده میان طرح‌های مفهومی آرشیتکت و خط تولید مکانیزه است. نقشه شاپ استاندارد تنها چیدمان لامل‌ها را نشان نمی‌دهد، بلکه فرآیند تقطیع شاخه‌ها (Nesting) را بهینه‌سازی می‌کند. در مقیاس یک پروژه ۵۰۰۰ مترمربعی نما، تفاوت بین یک برش سنتی کارگاهی و یک طرح برش مکانیزه نرم‌افزاری، به چندین تن شمش آلومینیوم بالغ می‌شود. دستیابی به بهینه‌سازی قیمت نمای شیشه‌ای بدون تهیه مدل دقیق شاپ‌درایینگ، از لحاظ استانداردهای مدیریت پروژه ناممکن است.

نقشه‌های فاز دو مهندسی نما با لحاظ کردن درزهای انبساط حرارتی (Expansion Joints) و رواداری‌های ساختمانی، جزئیات را به کارخانه ابلاغ می‌کنند. سازه اصلی ساختمان‌های بتنی یا فولادی همواره دارای خطاهای اجرایی در آکس ستون‌ها و تراز سقف‌ها هستند. تیم شاپ‌درایینگ با نقشه‌برداری سه‌بعدی و برداشت دقیق عوارض بتن، فاصله لامل‌ها و دستک‌های اتصال (براکت‌های فولادی) را به گونه‌ای رگلاژپذیر طراحی می‌کند که اصلاح ناشاقولی سازه، نیازی به تخریب، آهن‌کشی اضافی یا هدررفت قطعات آلومینیوم نداشته باشد.

• نرم‌افزارهای لانه‌گزینی برش آلومینیوم: کدنویسی چیدمان برش شاخه‌های ۶ متری در این نرم‌افزارها پرتی را به کمتر از ۲ درصد تقلیل داده و قطعات کوچک‌تر را برای استفاده به عنوان لقمه‌های اتصال (کانکتورها) بازتوزیع می‌کند.
• تعریف دقیق خط بادخور و انبساط: در نظر گرفتن فواصل حرارتی متناسب با ضریب انبساط طولی آلومینیوم مانع از کمانش لامل‌ها در تغییرات فصلی دما شده و هزینه‌های تعمیرات و دوباره‌کاری‌های پس از بهره‌برداری را به کلی حذف می‌کند.
• تعیین محل تکیه‌گاه‌های صلب و متحرک: مهار درست مولیون‌ها بر روی براکت‌ها با سوراخ‌های لوبیایی، مانع از انتقال تغییر شکل‌های ناشی از خیز سقف‌ها به بدنه شیشه‌ها و در نتیجه جلوگیری از خطر شکستگی جام‌های گران‌قیمت می‌شود.

جدول مهندسی تصمیم‌گیری در مدولاسیون نما و تأثیر آن بر هزینه‌ها

به منظور روشن شدن ارتباط بین فرم هندسی نما، محدودیت‌های متریال و بودجه نهایی، پارامترهای مؤثر بر بهینه‌سازی در پنجره فنی زیر دسته‌بندی می‌شوند:

• دهانه‌های نرمال و استاندارد (عرض ۱۰۰ تا ۱۴۰ سانتی‌متر / ارتفاع ۲۲۰ تا ۲۸۰ سانتی‌متر): مصرف شیشه فلوت به صورت کاملاً اقتصادی از سایزهای تولید انبوه بدون نیاز به تجهیزات جرثقیلی سنگین، پرت آلومینیوم زیر ۳ درصد، عمق لامل متعارف بین ۱۰ تا ۱۴ سانتی‌متر، هزینه نصب در سطح مبنا و بهینه.
• دهانه‌های نیمه‌بزرگ (عرض ۱۴۰ تا ۱۸۰ سانتی‌متر / ارتفاع ۲۸۰ تا ۳۳۰ سانتی‌متر): افزایش ضخامت لایه‌های شیشه (استفاده از شیشه لمینت ۶+۶ میل)، پرت آلومینیوم حدود ۵ تا ۸ درصد، ضرورت کاربرد لامل با عمق ۱۶ تا ۱۸ سانتی‌متر یا تقویت داخلی با قوطی فولادی، افزایش هزینه متریال تا حدود ۳۰ درصد بالاتر از حد مبنا.
• دهانه‌های غیرمتعارف و جامبو سایز (عرض بیش از ۱۸۰ سانتی‌متر / ارتفاع فراتر از ۳۳۰ سانتی‌متر): جهش مستقیم به سمت شیشه‌های ضخیم و جامبو، ضایعات بالای برش شیشه مگر در سفارش‌های چند ده هزار متری، ضرورت لامل‌های سنگین ویژه با عمق بالای ۲۰ سانتی‌متر، پرت آلومینیوم تا ۱۵ درصد به علت هدررفت انتهای شاخه‌های استاندارد، نیاز به لیفتراک و مکنده‌های سنگین پای کار، افزایش هزینه تمام‌شده تا بیش از ۸۰ درصد نسبت به حالت بهینه.

تأثیر زنجیره تأمین یکپارچه بر حذف هزینه‌های پنهان اجرایی

در برآورد مالی پروژه‌های مهندسی نما، عمده انحراف از بودجه به دلیل ناهماهنگی بین پیمانکاران مختلف رخ می‌دهد. زمانی که تأمین‌کننده پروفیل آلومینیوم، کارگاه مونتاژ، کارخانه فرآوری شیشه و تیم اجرایی نصب و رگلاژ واحدهای مستقل و نامرتبط باشند، بروز هرگونه خطای میلی‌متری منجر به توقف کار و پاس‌کاری مسئولیت میان طرفین می‌شود. حضور یک مجموعه مهندسی مجهز به خطوط تولید مکانیزه اختصاصی و دپوی گسترده، این ریسک سازمانی را خنثی می‌سازد.

تولید صنعتی شیشه در کنار خطوط شاپ‌درایینگ، این قابلیت را ایجاد می‌کند که فواصل زمانی بین نقشه تا شیشه دوجداره پروسس‌شده به حداقل برسد. استفاده از شیشه فلوت سوپر کلیر اردکان فرآوری‌شده در خطوط مجهز به تزریق گاز آرگون پیوسته، خطر ایجاد بخارگرفتگی داخلی، مات‌شدگی و تخلیه زودهنگام گاز را مسدود می‌نماید؛ خطاهایی که در کارگاه‌های شیت سنتی به دلیل عدم شستشوی صنعتی با آب دیونیزه و آب‌بندی ناقص چسب پلی‌سولفاید بارها تکرار می‌شوند و تعویض هر جام شیشه در ارتفاع پس از تحویل نما، خسارت گزافی به اعتبار کارفرما وارد می‌کند.

شفافیت کامل در ثبت وزن واقعی پروفیل‌های اکسترودشده، کد ره‌گیری مشخصات متالورژیکی شمش (استفاده از بیلت ۶۰۶۳ استاندارد نه ضایعات بازیافتی)، و پایبندی به برنامه زمان‌بندی پروژه (حتی در شرایط نوسان شدید ارزی و تورم مصالح)، تفاوت میان یک قرارداد امن با ریسک‌های اجرایی سرسام‌آور را مشخص می‌سازد. زمان تحویل پروژه در ساخت‌وساز مستقیماً به خواب سرمایه ارتباط دارد و هر ماه تأخیر در بستن پوسته نما، زنجیره عملیات تکمیلی نازک‌کاری داخل برج را متوقف می‌کند.

رویکرد اجرایی در تحویل‌گیری نما و تضمین طول عمر سیستم

پس از رعایت مبانی مدولاسیون و تطبیق ابعاد جام‌ها و لامل‌ها، فاز نظارت کارگاهی و تحویل‌گیری سیستم نما تعیین‌کننده دوام و پایداری سازه خواهد بود. ناظر مقیم و دستگاه نظارت پروژه باید در هنگام تحویل نما چک‌لیست‌های تخصصی را ارزیابی کنند تا از صحت عملکرد سرمایه‌گذاری اطمینان حاصل شود:

• کنترل ضخامت و خلوص آلومینیوم: استفاده از ریزسنج (میکرومتر) برای اطمینان از حداقل ضخامت جداره سازه‌ای لامل‌ها بر اساس نقشه‌های مصوب محاسباتی و عدم استفاده از آلیاژهای فاقد سختی‌سنجی وبستر استاندارد (حداقل سختی ۱۲ تا ۱۴ وبستر).
• آزمون پیوستگی و هوابندی درزگیرها: بررسی الاستیسیته و چسبندگی لاستیک‌های درزبندی EPDM در تمام کنج‌ها و تقاطع‌های لامل‌های افقی و عمودی با استفاده از آزمون پاشش آب پرفشار میدانی طبق استاندارد AAMA 501.2.
• رگلاژ سیستم باربر و مهار الاستیک: حصول اطمینان از نصب کامل لقمه‌های پلاستیکی (Setting Blocks و Edge Blocks) متناسب با وزن شیشه جهت ممانعت از تماس مستقیم لبه‌های حساس شیشه با جداره‌های سخت آلومینیومی.
• بررسی عملکرد درپوش‌ها (Cap & Cover): اطمینان از خروج ایمن آب باران از طریق تعبیه دقیق سوراخ‌های زهکشی (Weep Holes) در فواصل معین روی لامل‌های افقی به منظور پیشگیری از تجمیع رطوبت در پشت جداره‌های نما.

اتخاذ دیدگاه مهندسی در مرحله طراحی فاز دو و همپوشانی ابعاد جام شیشه با طول استاندارد لامل‌ها، پروژه‌های معماری مدرن را بدون فدا کردن خلوص بصری طرح، از دام هزینه‌های غیرضروری رها می‌سازد. اگر در فاز ارزیابی متره و برآورد پروژه‌های ساختمانی خود هستید، می‌توانید با ارائه نقشه‌های اولیه به بخش مهندسی و شاپ‌درایینگ مجموعه برنا پنجره و برنا ویو، بازنگری مدولاسیون و جدول بهینه‌سازی فنی مقاطع آلومینیوم و جام‌های شیشه را پیش از آغاز فرآیند خرید دریافت کنید تا ضریب ریسک مالی پروژه به کمترین سطح ممکن تنزل یابد.
