مهندسی حریق در پروژه‌های ساختمانی مرز میان حفظ جان ساکنان و بروز خسارت‌های جبران‌ناپذیر سازه‌ای است. در مدیریت ایمنی و تخلیه اضطراری، هر ثانیه اهمیت حیاتی دارد و درب‌های خروج اضطراری به عنوان خط مقدم مقابله با گسترش آتش شناخته می‌شوند. بررسی رفتار سازه‌ای در حین حادثه نشان می‌دهد که تفاوت بازه‌های زمانی مانند ۶۰، ۹۰ و ۱۲۰ دقیقه صرفاً یک عدد مندرج در پیش‌فاکتور نیست، بلکه تعیین‌کننده ضخامت ورق گالوانیزه، دانسیته عایق داخلی، مقاومت حرارتی یراق‌آلات و نهایتاً زمان مقاومت درب ضد حریق بر اساس استاندارد آزمایشگاهی است. در پروژه‌های چندطبقه، بیمارستان‌ها یا مجتمع‌های تجاری بزرگ، ناظران سازمان آتش‌نشانی و مهندسان ناظر بر انطباق دقیق کلاس مقاومتی درب با سناریوی حریق و بار اشتعال فضا نظارت سخت‌گیرانه‌ای اعمال می‌کنند. درک صحیح ماهیت متریال مصرفی و رفتار مکانیکی درب در شوک حرارتی فراتر از ۹۰۰ درجه سانتی‌گراد، اصلی‌ترین پیش‌نیاز کارفرمایان و مجریان پیش از خرید است.
بررسی فرآیند حریق طبق منحنی‌های استاندارد نشان می‌دهد که حرارت در ۱۰ دقیقه نخست تا مرز ۷۰۰ درجه بالا می‌رود. در چنین تنش دمایی شدیدی، درب‌هایی که با متریال غیراستاندارد یا پشم سنگ بی‌کیفیت پر شده‌اند دچار اعوجاج، افتادگی لنگه و گسست درزگیرها می‌شوند. در نقطه مقابل، تنظیم دقیق زمان مقاومت درب ضد حریق سبب می‌شود ساختار یکپارچگی (Integrity) و ایزولاسیون حرارتی (Insulation) لنگه حفظ شده و مسیر پلکان فرار برای فرار ساکنان و ورود نیروهای امدادی بدون نفوذ گازهای سمی و دود داغ باقی بماند. در پروژه‌های انبوه‌سازی، تغییر بدون هماهنگی مشخصات این درب‌ها حتی به قیمت تفاوت ۱۰ دقیقه‌ای در مقاومت می‌تواند روند اخذ تاییدیه پایان‌کار از آتش‌نشانی را ماه‌ها مسدود کند.
مبانی علمی تعیین رتبه آتش‌پذیری و زمان مقاومت درب ضد حریق
محاسبه زمان تاب‌آوری یک عنصر جداکننده در آتش، تابعی از آزمون‌های آتش کوره طبق استانداردهای بین‌المللی نظیر UL 10C، BS EN 1634-1 و استاندارد ملی ایران به شماره ISIRI 12015 است. زمانی که درباره زمان مقاومت درب ضد حریق صحبت می‌شود، دو شاخصه اساسی همواره ارزیابی می‌گردد: یکپارچگی سازه‌ای (E) و نارسانایی حرارتی (I). پایداری مکانیکی تحت فشار مثبت کوره و جلوگیری از شعله‌وری سمت سرد درب، فاکتورهایی هستند که نشان می‌دهند یک سازه درب تا چه مدت قادر است جلوی انتقال تشعشع حرارتی شدید را بگیرد.
تست کوره حرارتی و سنجش یکپارچگی سازه تحت آزمایش شیلنگ آتش‌نشانی
در آزمون استاندارد، درب به همراه چهارچوب فلزی و تمامی یراق‌آلات کارگاهی داخل دهانه کوره نصب می‌شود. منحنی افزایش دما بر اساس زمان تنظیمی تا ۱۰۰۰ درجه سانتی‌گراد افزایش پیدا می‌کند. پارامترهای کلیدی که در طول تست کنترل می‌شوند عبارتند از:
- پایداری مکانیکی و عدم شعله‌وری لنگه: عدم ایجاد شکاف فراتر از حدود مجاز در کل زمان مقاومت درب ضد حریق و نسوختن سمت پشتی درب.
- آزمون پرتاب آب پرفشار (Hose Stream Test): در استانداردهایی همچون UL، بلافاصله پس از اتمام تست ۶۰، ۹۰ یا ۱۲۰ دقیقه حرارت، درب داغ تحت پاشش آب پرفشار آتش‌نشانی قرار می‌گیرد تا مقاومت آن در برابر شوک حرارتی ناگهانی و تخریب ناشی از تغییر دمای آنی اثبات شود.
- میزان افزایش دمای سمت سرد: بر اساس ضوابط مبحث سوم مقررات ملی ساختمان، میانگین افزایش دمای سمت غیرحریق نباید از ۱۳۹ درجه سانتی‌گراد بالاتر از دمای محیط تجاوز کند.
نقش دانسیته پشم سنگ و استراکچر تقویتی در زمان مقاومت درب ضد حریق
هسته داخلی درب‌های خروج اضطراری معمولاً با پشم سنگ هیدروفوبیک پر می‌شود. استفاده از پشم سنگ دانسیته ۸۰، ۱۰۰، ۱۲۰ یا ۱۴۰ کیلوگرم بر مترمکعب تعیین‌کننده اصلی ضریب انتقال حرارت و حفظ ایستایی لبه‌ها است. در حرارت مداوم بالای ۸۰۰ درجه سانتی‌گراد، رزین‌های پشم سنگ تبخیر شده و پیوستگی الیاف بازالت تست می‌شود. اگر الیاف به کار رفته کوتاه باشد یا دانسیته ناکافی باشد، هسته دچار نشست داخلی (Sagging) شده و بخش فوقانی لنگه تهی می‌گردد؛ امری که به سرعت به سوختگی ورق و نفوذ زبانه آتش منجر خواهد شد.

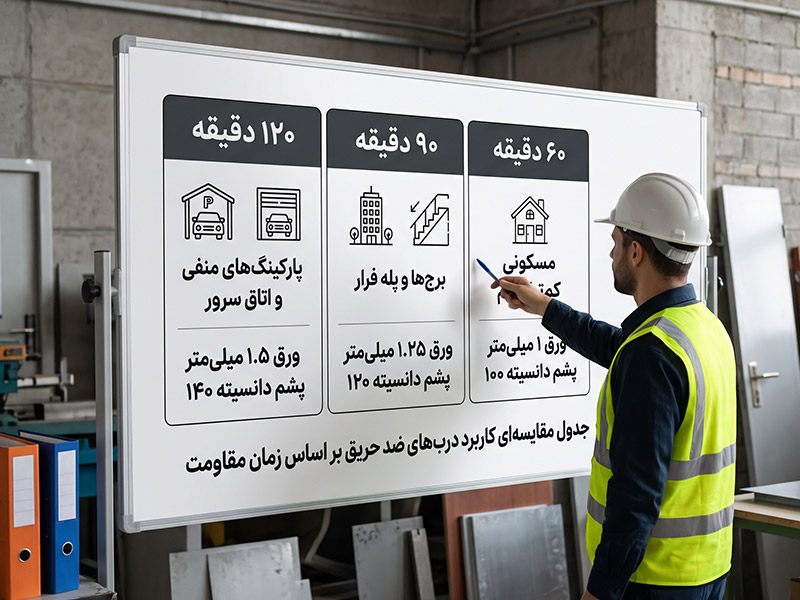

تحلیل مهندسی تفاوت فنی درب‌های ۶۰، ۹۰ و ۱۲۰ دقیقه
تفاوت میان درب‌های ۶۰ دقیقه، ۹۰ دقیقه و ۱۲۰ دقیقه یک ارتقای صوری در نام‌گذاری محصول نیست؛ بلکه مستلزم تغییر کامل دیتیل شاپ‌درایینگ، ضخامت ورق‌های فولادی گالوانیزه و آرایش پروفیل‌های تقویتی داخل لنگه است. مهندسان طراح پروژه باید بر اساس نوع کاربری، بار حریق فضا، فاصله تا پله فرار و سیستم‌های اطفای خودکار، کلاس مقاومت را تعیین کنند تا توازن میان بار مرده وارده بر لولاها و ایستایی حرارتی برقرار شود.
درب ضد حریق ۶۰ دقیقه: استانداردهای کاربردی در فضاهای مسکونی کم‌تراکم
درب‌های با رتبه ۶۰ دقیقه عموماً در زون‌بندی‌های با خطر کم تا متوسط و ساختمان‌های مسکونی با طبقات محدود یا ورودی موتورخانه‌های کوچک کاربرد دارند. مشخصات فنی این رده شامل موارد زیر است:
- ضخامت ورق فولادی: معمولاً از ورق روغنی یا گالوانیزه با ضخامت حداقل ۱ تا ۱.۲۵ میلی‌متر برای لنگه و ۱.۵ میلی‌متر برای چهارچوب استفاده می‌شود.
- هسته میانی: پشم سنگ با دانسیته ۸۰ تا ۱۰۰ کیلوگرم بر مترمکعب و ضخامت تقریبی ۵۰ میلی‌متر برای دستیابی به زمان مقاومت درب ضد حریق در سطح استاندارد مسکونی.
- سازه‌های تقویتی داخلی: تسمه‌ها یا قوطی‌های سبک داخلی برای مهار قفل و لولا که تنش‌های کمانشی را تا یک ساعت دفع می‌کنند.
درب ضد حریق ۹۰ دقیقه: تعادل بهینه برای برج‌های مسکونی و اداری
رده مقاومتی ۹۰ دقیقه، رایج‌ترین و پرتقاضاترین کلاس درب برای دسترسی به راه‌پله‌های خروج و شفت‌های تأسیساتی در ساختمان‌های میان‌مرتبه و بلندمرتبه است. در این کلاس، الزامات محافظتی سخت‌گیرانه‌تری لحاظ می‌شود:
- ضخامت متریال فلزی: ورق لنگه حداقل ۱.۲۵ تا ۱.۵ میلی‌متر و چهارچوب تقویتی با ضخامت ۱.۵ تا ۲ میلی‌متر خمکاری‌شده به همراه قیدهای تقویتی سراسری.
- عایق‌بندی مقاوم‌تر: پشم سنگ با دانسیته ۱۲۰ کیلوگرم بر مترمکعب با نقطه ذوب بالاتر از ۱۱۰۰ درجه سانتی‌گراد، به همراه ورق‌های سرامیکی در اطراف قفل برای جلوگیری از ذوب سریع مکانیزم داخلی.
- کنترل دقیق گپ‌های محیطی: مهندسی درزهای بادخور به میزان ۲ تا ۳ میلی‌متر به منظور انبساط ناشی از داغ شدن فولاد، بدون اینکه لنگه به چهارچوب گیر کند و مانع باز شدن مسیر خروج شود.
درب ضد حریق ۱۲۰ دقیقه: مشخصات فوق‌سنگین در صنایع، بیمارستان‌ها و پارکینگ‌های منفی
در پروژه‌های درمانی، پناهگاه‌ها، پارکینگ‌های چندطبقه بزرگ و اتاق‌های سرور، الزام به تحمل دو ساعت آتش مداوم وجود دارد. دستیابی به این زمان مقاومت درب ضد حریق نیازمند تدابیر ویژه‌ای در خط تولید مکانیزه است:
- ورق فولادی ضخیم: استفاده از ورق ۲ میلی‌متر در چهارچوب و ۱.۵ میلی‌متر در پوسته لنگه همراه با پروفیل‌های اومگا (Omega-Profile) متعدد در امتداد طولی.
- ساختار عایق چندلایه: ترکیب پشم سرامیک با پشم سنگ دانسیته ۱۴۰ کیلوگرم یا بکارگیری صفحات سیلیکات کلسیم در مجاورت قفل‌ها جهت جلوگیری تام از انتقال نقطه به نقطه حرارت.
- لولاهای بلبرینگی سنگین: تعبیه حداقل ۳ تا ۴ عدد لولای فولادی ضدحریق با قابلیت تحمل وزن سنگین لنگه که در اثر حرارت مداوم ۱۲۰ دقیقه‌ای افتادگی پیدا نکنند.
الزامات فنی ضوابط آتش‌نشانی، مبحث سوم و چک‌لیست تاییدیه پایان‌کار
نظارت مأموران سازمان آتش‌نشانی هنگام صدور گواهی پایان‌کار تنها به رویت فاکتور محدود نمی‌شود، بلکه پلاک مشخصات فنی، شماره سریال استعلام‌پذیر در سامانه اصالت کالا و انطباق ابعاد بازشو با نقشه‌های مصوب فاز ۲ معماری ملاک عمل است. هرگونه انحراف از شاپ‌درایینگ، نظیر استفاده از یراق‌آلات غیراستاندارد یا حذف چارچوب استاندارد، منجر به رد پروژه در مرحله بازرسی نهایی می‌گردد.
انطباق زمان مقاومت درب ضد حریق با الزامات کاربری ساختمان
مبحث سوم مقررات ملی ساختمان بر حسب سطح اشغال، تعداد طبقات و بار اشتعال موجود در فضا، رده‌های مقاومتی متفاوتی را الزام می‌کند که مهندسان ناظر سازه و معماری باید به دقت تطبیق دهند:
- دسته‌بندی راه‌پله‌های محافظت‌شده: در ساختمان‌های اداری و تجاری بلندمرتبه، حداقل مقاومت ۹۰ دقیقه برای بازشوهای ورود به دوربند خروج اجباری است.
- زون‌بندی فضای پارکینگ و انبارها: ورودی پارکینگ‌های طبقات منفی به هسته راه پله مرکزی به دلیل خطر اشتعال خودروها معمولاً به درب‌های ۱۲۰ دقیقه با جک آرام‌بند سنگین نیاز دارد تا زمان مقاومت درب ضد حریق متناسب با بار سوخت بنزین و پلیمرهای خودرویی باشد.
- اتاق‌های هوارسان و شفت‌های تاسیساتی: این فضاها نیازمند درب‌های بازشو مقاوم با قفل ضد حریق کلیدخور هستند تا خطر سرایت حریق از داکت‌ها به طبقات متوقف شود.
بحران گازهای سمی و عملکرد نوارهای دودبند متورم‌شونده
آمارها نشان می‌دهد بیش از ۷۰ درصد تلفات حریق در ساختمان‌ها ناشی از خفگی و استنشاق گاز مونوکسید کربن و سیانید هیدروژن است، نه سوختگی مستقیم. بنابراین حفظ زمان مقاومت درب ضد حریق بدون کنترل دود ارزش کاربردی ندارد. در لبه‌های پیرامونی چهارچوب باید نوارهای انبساطی پایه گرافیتی (Intumescent Strip) نصب شود. این نوارها در دمای معمولی نقش لاستیک درزبندی را دارند، اما به محض رسیدن دما به ۱۵۰ تا ۲۰۰ درجه سانتی‌گراد، حجیم شده و تا چندین برابر ضخامت اولیه خود افزایش حجم می‌دهند تا شیار میان لنگه و چهارچوب را به صورت هوابند مسدود کنند و مانع از خروج گازهای سمی شوند.
آناتومی یراق‌آلات، دستگیره آنتی‌پانیک و جک آرام‌بند در زون‌های آتش
یک درب حتی اگر بالاترین دانسیته عایق را داشته باشد، در صورتی که یراق‌آلات آن ذوب شده یا گیرپاژ کند، ماهیت کاربردی خود را از دست می‌دهد. سیستم‌های قفل و دستگیره در زمان مقاومت درب ضد حریق باید بدون توجه به شوک دمایی، باز شدن سریع توسط ساکنان وحشت‌زده را تضمین کنند.
دستگیره خروج اضطراری (Panic Exit Device) و تست بازشدن فشاری
دستگیره‌های اهرمی معمولی در هنگام ازدحام و استرس حریق می‌توانند به یک تله مرگبار تبدیل شوند. دستگیره‌های آنتی‌پانیک فشاری دارای مشخصات زیر هستند:
- عملکرد لمسی سریع: با فشردن میله افقی با وزن بدن یا ضربه دست حتی در تاریکی و دود غلیظ بلافاصله زبانه آزاد می‌شود.
- آلیاژ نسوز داخلی: تمامی قطعات قفل و چرخ‌دنده‌ها باید از فولاد آبکاری‌شده ضدحریق یا استیل ۳۰۴ باشند؛ استفاده از قطعات سربی، زاماک یا پلاستیکی که زیر ۵۰۰ درجه آب می‌شوند فوراً کارایی درب را از بین می‌برد.
- اتصال صلب به بدنه: به کارگیری پلیت‌های تقویتی در پشت ورق لنگه در کارخانه، مانع کنده شدن دستگیره در اثر فشار جمعیت در حال تخلیه می‌شود.
جک‌های آرام‌بند هیدرولیک و نقش تنظیم صحیح در هوابندی کامل
درب خروج اضطراری همواره باید بسته بماند (Normally Closed). وظیفه بازگشت و چفت شدن زبانه قفل بر عهده جک آرام‌بند کالیبره‌شده است. روغن هیدرولیک داخل مخزن جک باید از نوع ضدحریق با نقطه اشتعال بسیار بالا باشد تا تحت افزایش دمای محیط تبخیر نشده یا افت فشار ندهد. تنظیم نامناسب کورس انتهایی مانع از غلبه زبانه بر مقاومت نوار دودبند متورم‌شونده شده و درزهای هوایی را باز می‌گذارد، موضوعی که کارآمدی زمان مقاومت درب ضد حریق را به شدت تضعیف می‌کند.
اشتباهات مرگبار در جزئیات اجرایی، نصب و بتن‌ریزی فریم درب
بخش اعظم مردودی‌ها در تست‌های بازرسی نهایی سازمان آتش‌نشانی، ناشی از اشتباهات اکیپ‌های نصب کارگاهی است، نه لزوماً کیفیت ساخت درب در کارخانه. نادیده گرفتن جزئیات شاپ‌درایینگ و مهار چهارچوب به سازه اصلی ساختمان عواقب مهلکی به همراه دارد.
- پر نکردن درون چهارچوب با ملات ماسه سیمان: یکی از فاحش‌ترین خطاهای اجرایی، خالی گذاشتن پشت چهارچوب یا تزریق فوم پلی‌اورتان غیراستاندارد به‌جای بتن‌ریزی است. پشت پروفیل چهارچوب باید کاملاً با دوغاب ماسه سیمان متراکم پر شود تا از کمانش حرارتی پروفیل فولادی جلوگیری به عمل آید.
- رگلاژ نادرست فاصله بادخور (Gap Clearance): اگر بادخور بالا و کناره‌ها بیش از ۳ میلی‌متر باشد، نوار متورم‌شونده قادر به پر کردن فاصله در زمان مناسب نخواهد بود و گازهای سمی نشت می‌کنند؛ اگر کمتر از ۲ میلی‌متر باشد، انبساط حرارتی فلز مانع از باز شدن مجدد درب در طول امدادرسانی می‌شود.
- تغییرات خودسرانه در کارگاه: ایجاد برش، جوشکاری المان‌های اضافی یا تعویض قفل استاندارد با قفل‌های تجاری متفرقه، تاییدیه آزمایشگاهی محصول را بی‌اعتبار می‌سازد.
- عدم رگلاژ لولاها و افتادگی لنگه: وزن درب‌های ۱۲۰ دقیقه گاه به بیش از ۸۰ کیلوگرم می‌رسد. اگر لولاها به درستی شاقول و مهار نشوند، لبه پایینی با کف‌سازی تماس پیدا کرده و درب به صورت خودکار بسته نخواهد شد.
تضمین ایمنی جانی ساکنان، حفاظت از سرمایه سازندگان و عبور بی‌دغدغه از فیلتر تاییدیه آتش‌نشانی، وابسته به نگاهی مهندسی و جامع‌نگر به تمام اجزای درب‌های ایمنی است. انتخاب صحیح زمان مقاومت درب ضد حریق بر پایه متراژ، ارتفاع سازه، چیدمان بار حریق و تکیه بر زنجیره تأمین مکانیزه صنعتی، ضامن عملکرد بدون نقص در لحظات سرنوشت‌ساز حادثه خواهد بود. جهت بررسی نقشه‌های فاز دو معماری، انطباق کدهای زون‌بندی پروژه با استانداردهای مبحث سوم و مشاوره تخصصی در تامین درب‌های خروج اضطراری دارای تاییدیه معتبر، با کارشناسان فنی و مهندسی برنا پنجره در ارتباط باشید.
